Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi Precision 7740
Oversigt: Questo articolo è una guida per le parti di una workstation portatile Dell Precision 7740 considerate come sostituibili da chiunque.
Symptomer
Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle unità sostituibili dal cliente (CRU) in una workstation portatile Precision 7740 (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Le guide includono figure che fanno riferimento a ciò che viene coinvolto.
Sommario:
Guida alla rimozione
Se queste guide non trattano l'operazione che si intende eseguire, è necessario fare riferimento al manuale del sistema.
L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.
Årsag
Non applicabile
Løsning
Istruzioni per la rimozione

| 1 | Piccolo cacciavite a croce | 2 | Punta in plastica |
| 3 | Piccolo cacciavite a testa piatta |
-
Operazioni preliminari prima della rimozione della batteria:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
-

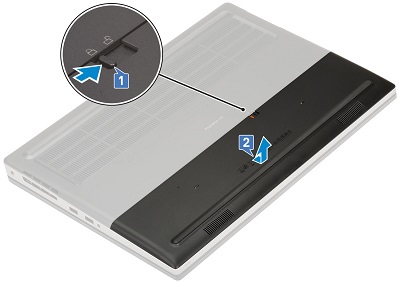

Il coperchio della batteria occupa il terzo inferiore della base. Far scorrere il dispositivo di chiusura della batteria al centro del coperchio verso l'icona di sblocco [1]. Tirare il coperchio della batteria dalla parte posteriore del sistema ed estrarlo dalla parte inferiore del computer [2].

-

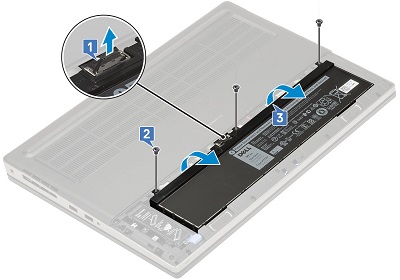

Per la batteria a 6 celle, scollegare il cavo della batteria dal connettore situato al centro della batteria [1]. Rimuovere le tre (3) viti lungo il bordo superiore della batteria [2] ed estrarre la batteria dal sistema [3].

-

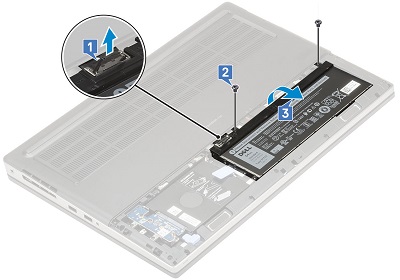

Per la batteria a 4 celle, scollegare il cavo della batteria dal connettore sull'angolo sinistro della batteria [1]. Rimuovere le due (2) viti lungo il bordo superiore della batteria [2] ed estrarre la batteria dal sistema [3].

-
Operazioni preliminari prima della rimozione del pannello di accesso:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria.
-
-

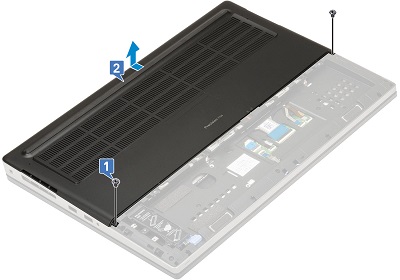

Il pannello di accesso copre i due terzi superiori della base. Rimuovere le due (2) viti che fissano gli angoli inferiori del pannello [1].

-
Spingere il pannello verso la parte posteriore del sistema ed estrarlo [2].
-
Operazioni preliminari prima della rimozione della scheda microSD:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
-

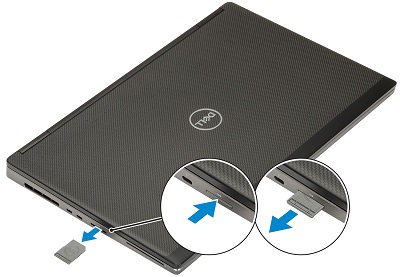

Spingere ulteriormente la scheda microSD nel lettore. Si apre abbastanza in avanti da poterla afferrare.

-
Estrarre completamente la scheda microSD dal relativo slot e dal sistema.
-
Operazioni preliminari prima della rimozione della scheda CELLULARE SIM:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-
La scheda SIM si trova sopra la scheda WLAN. Far scorrere delicatamente il coperchio della scheda SIM verso la parte posteriore del computer per sbloccarlo [1]. Prestare attenzione, poiché il coperchio della scheda potrebbe fragile. Capovolgere la scheda SIM lungo il bordo superiore della scheda [2] ed estrarre la scheda dal sistema [3].

-
Operazioni preliminari alla rimozione della tastiera:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-

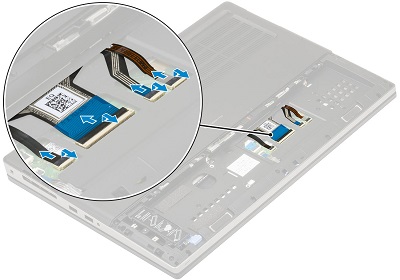

I cavi della tastiera si trovano sotto la batteria. Sollevare i fermi sui connettori zif e scollegare il cavo della tastiera, il cavo del lettore di impronte digitali e il cavo del pulsante del lettore di impronte digitali dai connettori sulla scheda madre.

-

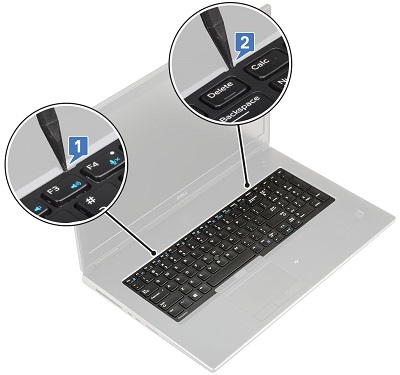

Capovolgere il sistema e aprirlo in modo da poter accedere al reticolo della tastiera. Utilizzando una punta in plastica o uno strumento simile, sollevare la griglia. Iniziare dai punti di incavo tra i tasti F3 e F4 e i tasti Delete e Calc.

-
Sollevare la griglia ed estrarla dal sistema.

-
Rimuovere le cinque (5) viti di fissaggio della tastiera al supporto per i polsi [1]. Sollevare il bordo inferiore della tastiera e proseguire lungo entrambi i lati [2, 3, 4].

-
Tirare la tastiera verso di sé ed estrarla dal sistema.

-
Operazioni preliminari alla rimozione della memoria:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria, il coperchio del sistema e la tastiera.
-
-

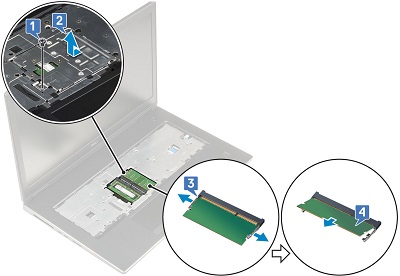

La memoria primaria si trova sotto la tastiera. Rimuovere la vite di fissaggio della protezione della memoria [1], far scorrere la protezione verso sinistra e sollevarla dalla memoria [2]. Allontanare le clip metalliche di fissaggio dal modulo di memoria DIMM [3] ed estrarlo dal computer [4]. Ripetere la procedura per eventuali altri moduli di memoria DIMM presenti.

-

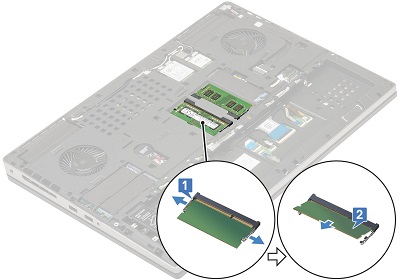

Capovolgere il sistema, perché la memoria secondaria si trova al centro della base del sistema. Come per la memoria primaria, allontanare le clip metalliche di fissaggio su entrambi i lati del modulo di memoria DIMM [1]. Estrarlo dallo slot [2] e ripetere la procedura per eventuali altri moduli DIMM presenti.

-
Operazioni preliminari prima della rimozione del disco rigido:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-

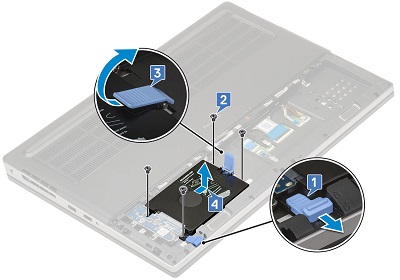

Il disco rigido da 2,5" si trova sul lato sinistro della batteria. Tirare il fermaglio di blocco blu nell'angolo inferiore sinistro dello scomparto del disco rigido [1] e rimuovere le quattro (4) viti intorno allo scomparto [2]. Sollevare il fermo di rilascio sul lato destro dello scomparto [3] per sollevarlo ed estrarlo dal sistema [4].

-
Rimuovere le quattro (4) viti di fissaggio del disco rigido nello scomparto ed estrarlo dalla gabbia.

-

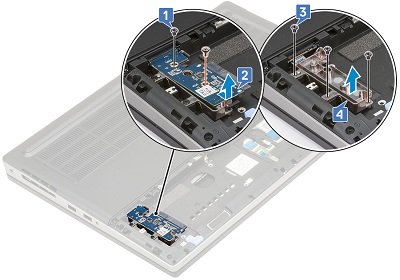

Rimuovere la vite corta dalla parte superiore della scheda interposer e la vite più lunga dalla parte inferiore della scheda [1]. Tirare la scheda verso la parte inferiore del sistema ed estrarla dal computer [2].

-
Rimuovere le tre (3) viti di fissaggio del supporto della scheda al computer [3] e rimuoverlo [4].
-
Operazioni preliminari prima della rimozione dell'unità SSD M.2:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-
È possibile adattare la scheda SSD M.2 in quattro (4) punti diversi sulla base del sistema. La procedura riportata di seguito consente di individuare ognuna di queste posizioni:
-
Lo slot 4 si trova nell'angolo inferiore sinistro della base. Rimuovere la vite di fissaggio del modulo [1]. Tirare il fermo di rilascio blu verso la parte inferiore del sistema [2]. Estrarre il modulo dal computer [3].

-
Per rimuovere la scheda M.2 dal modulo, rimuovere la vite dall'angolo inferiore sinistro del modulo [1] ed estrarre la piastra termica [2]. Rimuovere la vite di fissaggio della scheda al modulo [3] ed estrarre la scheda dal modulo [4].

-

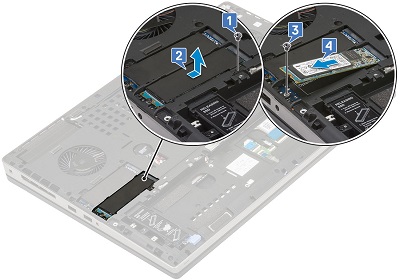

Lo slot 3 si trova sopra l'alloggiamento della batteria nell'angolo sinistro della base. Rimuovere la vite di fissaggio della piastra termica [1] ed estrarre la piastra dal sistema [2]. Rimuovere la vite [3] di fissaggio dell'estremità della scheda ed estrarre la scheda dal computer [4].

-

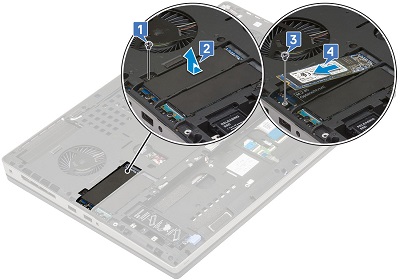

Lo slot 5 si trova tra lo slot 3 e la ventola di sistema nell'angolo sinistro. Rimuovere la vite di fissaggio della piastra termica [1] ed estrarre la piastra dal sistema [2]. Rimuovere la vite [3] di fissaggio dell'estremità della scheda ed estrarre la scheda dal computer [4].

-

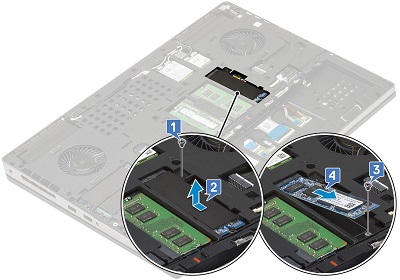

Lo slot 6 si trova tra la memoria secondaria e la ventola di sistema nell'angolo destro. Rimuovere la vite di fissaggio della piastra termica [1]. Rimuovere la piastra dal sistema [2]. Rimuovere la vite di fissaggio della scheda al sistema [3] ed estrarre la scheda dal computer [4].

-
-
Operazioni preliminari alla rimozione della batteria a bottone:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-

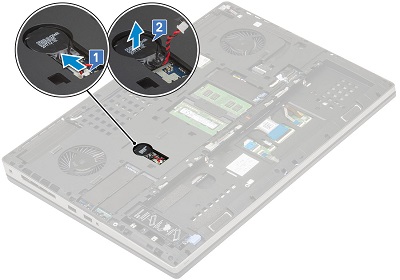

La batteria a bottone si trova a sinistra della memoria secondaria. Scollegare il cavo della batteria a bottone dalla scheda madre [1].

-
Staccare la batteria dall'adesivo che la fissa al sistema [2].
-
Operazioni preliminari prima della rimozione della scheda cellulare senza fili WWAN:
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-

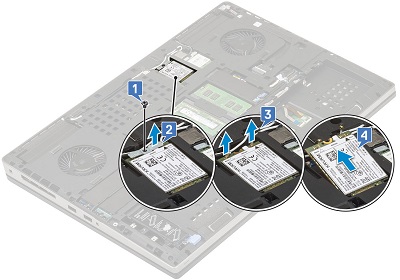

La scheda WWAN si trova sopra la memoria secondaria. Rimuovere la vite [1] e la staffa [2] dalla scheda.

-
Scollegare i cavi dell'antenna dalla scheda [3]. I cavi sono dotati di un connettore a pressione che ne consente la rimozione con una leggera pressione. Quando la scheda si solleva, estrarla dal connettore e dal computer [4].
-
Operazioni preliminari prima della rimozione della scheda WLAN (Wi-Fi, rete senza fili):
-
Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup corretto di tutti i dati.
-
Scollegare tutti i cavi telefonici, di rete o USB dal computer.
-
Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.
-
Rimuovere la batteria e il coperchio del sistema.
-
-

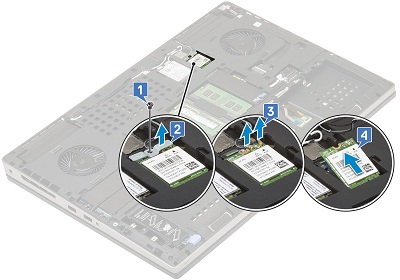

La scheda WLAN si trova tra la scheda WWAN e la ventola di sistema sul lato destro. Rimuovere la vite [1] e la staffa [2] dalla scheda.

-
Scollegare i cavi dell'antenna dalla scheda [3]. I cavi sono dotati di un connettore a pressione che ne consente la rimozione con una leggera pressione. Quando la scheda si solleva, estrarla dal connettore e dal computer [4].
Per ottenere ulteriore assistenza, contattare il supporto tecnico.
