OptiPlex 7050 Small Form Factor (SFF) Посібник зі зняття розривів для змінних блоків (CRU) замовника

Summary: Ця стаття є посібником із частин CRU робочого столу OptiPlex 7050 Small Form Factor. CRU - це ті частини, які Dell вважає простим для видалення та заміни будь-ким.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Ці посібники крок за кроком допоможуть вам безпечно видалити деталі змінного блоку клієнта (CRU) робочого столу OptiPlex 7050 Small Form Factor. (CRU - це частини комп'ютера, які не повинні потребувати інженера для видалення або заміни.) Посібники включають малюнки, що посилаються на те, про що йдеться.

Зміст:

  1. Посібник з видалення CRU
  2. Інструкція по видаленню



Посібник з видалення



Якщо ці посібники не охоплюють те, що ви хочете зробити, ви хочете послатися на свій посібник з комп'ютера.

У статті нижче наведено інформацію про безпечні методи, які слід враховувати перед роботою з електрообладнанням.


Повернутися до початку

Cause

Не застосовується.

Resolution



Інструкція по видаленню



Примітка. Натисніть назву розділу, який ви хочете відкрити нижче, щоб побачити вміст.



|



необхідні інструменти



1 Маленька викрутка для голови Філіпа 2 Пластиковий писар
3 Маленька викрутка з плоскою головкою

Примітка. Майте на увазі , що використання великої викрутки Phillips або Flat Head може призвести до пошкодження головки гвинтів. Це зробило б їх видалення неможливим без спеціальних інструментів, які недоступні нашим інженерам на місці.



  1. Інструкції перед видаленням Перед видаленням System Cover:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

  2. Посуньте вкладку Blue на задній панелі персонального комп'ютера до рукоятки кришки [1]. Потягніть кришку до задньої частини персонального комп'ютера [2].

Обкладинка SFF 01

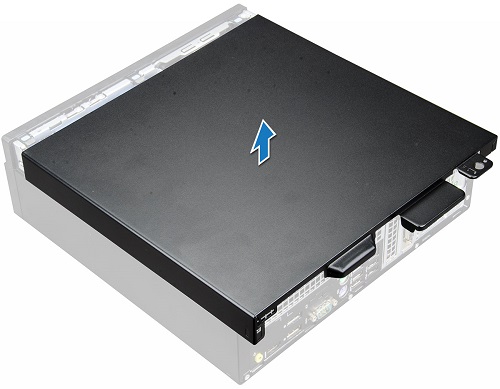

  1. Підніміть кришку вгору або подалі від комп'ютера.

Обкладинка SFF 02



  1. Інструкція перед зняттям передньої рамки:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи.

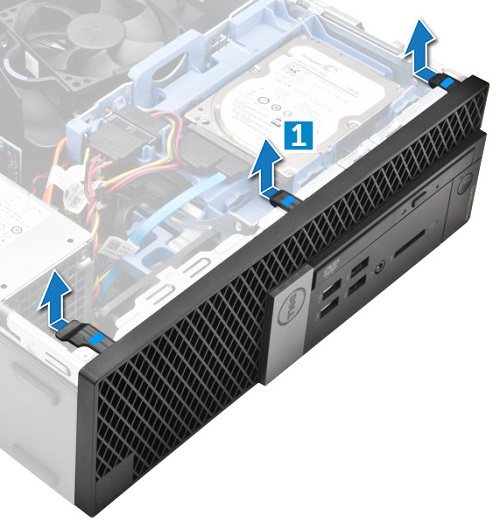

  2. Підніміть три (3) вкладки [1], що кріплять рамку до передньої частини шасі.

Рамка SFF 01

  1. Відтягніть рамку від шасі [2].

Рамка SFF 02



  1. Інструкція перед видаленням перед вилученням модуля пам'яті:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи, передню рамку, жорсткий диск 2,5" та привід оптичних дисків.

  2. Відтягніть вкладки з обох боків модуля пам'яті від модуля.

Пам'ять 01

  1. Витягніть модуль пам'яті вгору та з гнізда.

Пам'ять 02


Примітка. Повторіть кроки 2 та 3 для всіх додаткових модулів пам'яті комп'ютера.






  1. Інструкції щодо попереднього видалення перед вилученням 2,5-дюймового жорсткого диска (жорсткого диска):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи.

  2. Розтягніть сині закріплювальні кліпси [1]. Від'єднайте кабель живлення [2] в задній частині 2,5-дюймового жорсткого диска в клітці у верхній частині дверної панелі [1].

SFF HDD 01

  1. Від'єднайте кабелі від задньої частини 2,5" жорсткого диска [3 &4].

  2. Стисніть вузол і натисніть на синю вкладку випуску [1].

SFF HDD 02

  1. Підняти вузол з приводного каркаса [2].

  1. Інструкції щодо попереднього видалення перед вилученням твердотільного накопичувача M.2 PCIe (SSD):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи, передню рамку, жорсткий диск 2,5" та привід оптичних дисків.

  2. Потягніть на синю вкладку, яка кріпить накопичувач M.2 PCIe до материнської плати [1].

SFF SSD 01

  1. Підніміть карту вгору і вийміть з гнізда PCIe [2].



  1. Інструкція з попереднього видалення перед вилученням приводу оптичних дисків:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи, передню рамку та жорсткий диск 2,5".

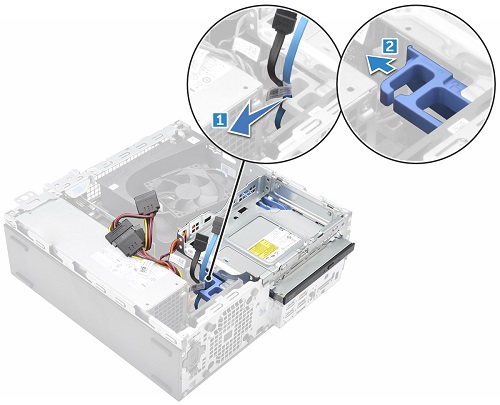

  2. Відв'яжіть кабелі від утримуючого затискача зліва від оптичного приводу [1] і потягніть вижимний затискач на клітку [2].

SFF НЕПАРНИЙ 01

  1. Потягніть вкладку вгору, щоб звільнити клітку [1] і від'єднайте кабелі до клітки [2].

SFF НЕПАРНИЙ 02

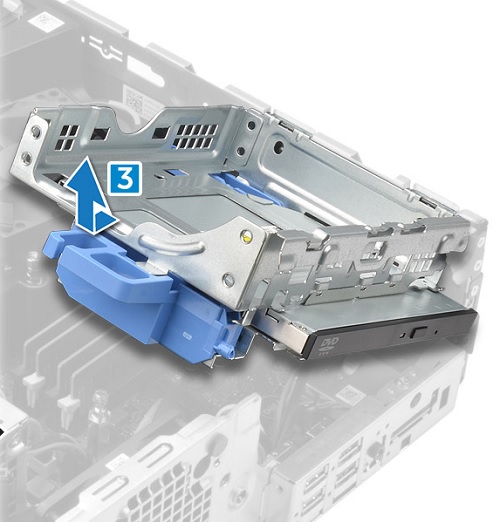

  1. Посуньте і підніміть клітку з персонального комп'ютера [3].

SFF НЕПАРНИЙ 03

  1. Стисніть і розсуньте синю вижимну вкладку [1] і виштовхніть оптичний привід з передньої частини клітки [2].

SFF НЕПАРНИЙ 04

  1. Витягніть оптичний привід з передньої частини шасі [3].

SFF НЕПАРНИЙ 05



  1. Інструкція перед видаленням карт розширення:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи.

  2. Потягніть на засувку випуску, щоб розблокувати всі карти розширення.

Розширення SFF 01

  1. Потягніть вкладку випуску на зворотному боці карти [1] і витягніть карту вгору і з персонального комп'ютера [2].

Розширення SFF 02



  1. Інструкція щодо попереднього зняття перед зняттям вентилятора:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи, передню рамку, жорсткий диск 2,5" та привід оптичних дисків.

  2. Від'єднайте монтажний кабель радіатора від материнської плати [1].

Радіатор SFF 01

  1. Відкрутіть чотири (4) гвинти [2], що кріплять вузол вентилятора, і підніміть його вгору і з персонального комп'ютера [3].



  1. Інструкція щодо попереднього видалення перед вийманням акумулятора монети:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином.

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера.

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток.

    4. Зніміть кришку системи.

  2. Натискайте на засувку вижимання, доки не вискочить елемент живлення [1].

Монета SFF Комірка 01

  1. Вийміть акумулятор з материнської плати [2].

Additional Information

Якщо вам потрібна додаткова допомога, зверніться до служби технічної підтримки.
Зв'яжіться з нами Поверніться на сторінку знищення вмісту OptiPlex 7050.
