OptiPlex 7780: guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al computer desktop OptiPlex 7780 All In One (AIO). Elenca le porte esterne e le funzioni del computer.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support
Sommario:
Cause
Vista anteriore

Figura 1. Vista anteriore
| 1 | Full HD Webcam | 2 | LED di stato della fotocamera |
| 3 | Display | 4 | Altoparlanti |
| 5 | Pulsante di alimentazione e LED di stato dell'alimentazione | 6 | Microfoni array |

Figura 2. Vista della fotocamera retraibile
| 1 | Fotocamera | 2 | Fotocamera a infrarossi |
| 3 | Emettitore a infrarossi | 4 | LED di stato della fotocamera |
Resolution
Vista posteriore

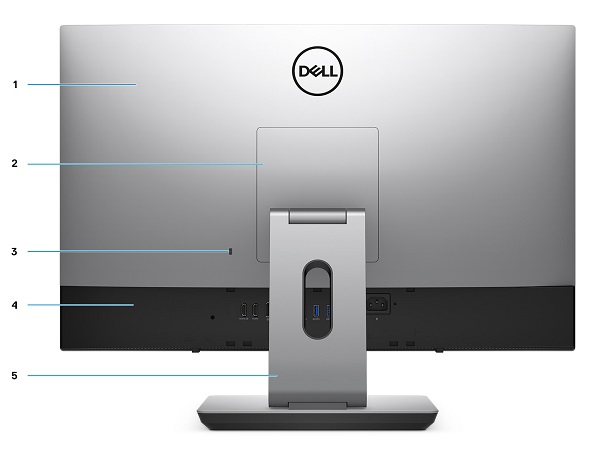

Figura 3. Vista posteriore
| 1 | Coperchio posteriore | 2 | Coperchio del supporto |
| 3 | Slot per cavo di sicurezza Kensington | 4 | Coperchio inferiore |
| 5 | Supporto |

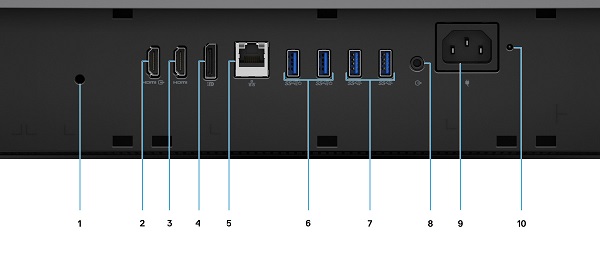

Figura 4. Vista porte posteriori
| 1 | Foro della vite del copricavo | 2 | Connettore HDMI-In |
| 3 | Connettore HDMI-Out
|
4 | Connettore DP++ 1.4/HDCP 2.3 |
| 5 | Connettore Ethernet (NIC) (10/100/1000 Mb/s) | 6 | Connettore USB 3.2 Gen2 Type-A con 2 Smart Power On |
| 7 | 2 connettori USB 3.2 Gen2 Type-A | 8 | Connettore audio Line-out |
| 9 | Connettore di alimentazione | 10 | LED di stato PSU |
Vista dal basso

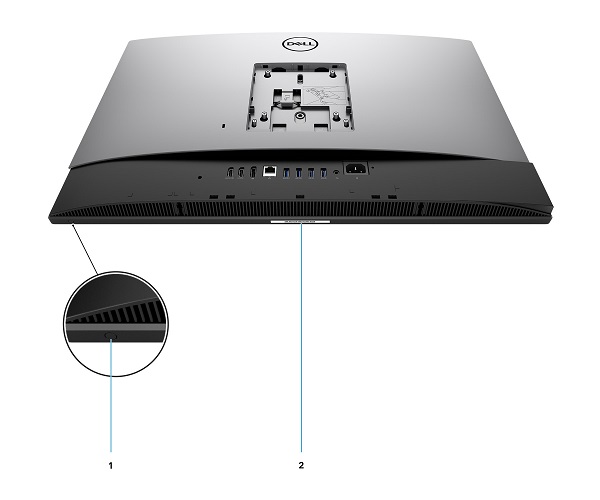

Figura 5. Vista dal basso
| 1 | Pulsante di autotest incorporato dello schermo | 2 | Posizione del codice di matricola |
Vista laterale sinistra

(Figura 6 - Vista laterale sinistra)
| 1 | Lettore di schede SD 4.0 | 2 | Connettore USB 3.2 Gen2 Type-C |
| 3 | Connettore audio universale | 4 | Connettore USB 3.2 Gen1 Type-A con PowerShare |
Vista laterale destra

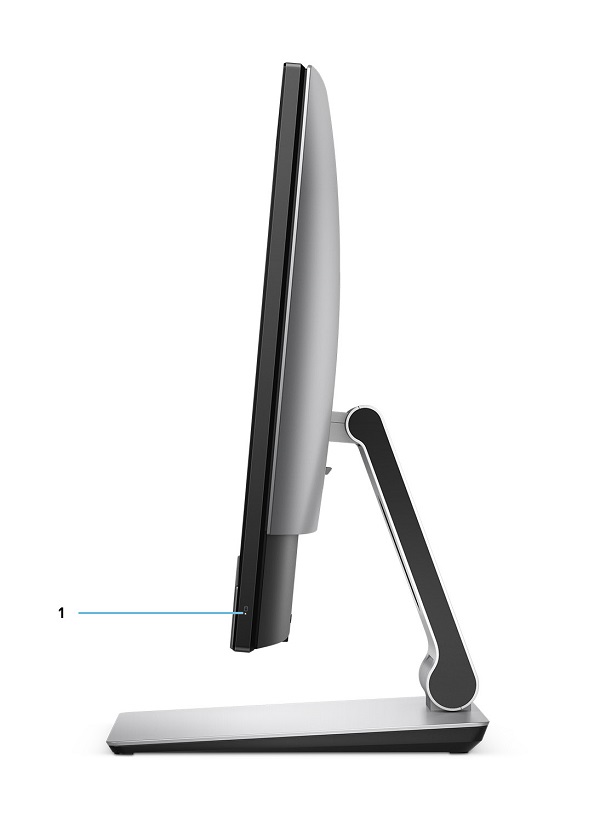

Figura 7. Vista laterale destra
| 1 | LED di stato del disco rigido |
