OptiPlex 7780: 컴퓨터에 대한 비주얼 가이드
Summary: 다음 문서에서는 OptiPlex 7780 AIO(All In One) 데스크탑 컴퓨터에 대한 비주얼 가이드를 제공합니다. 이 목록에는 컴퓨터의 외부 포트 및 기능이 나열되어 있습니다.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
참고: 각 위치에 대한 자세한 설명은 www.dell.com/support에서 제공하는 시스템 설명서를 참조하십시오.
목차:
Cause
전면 뷰

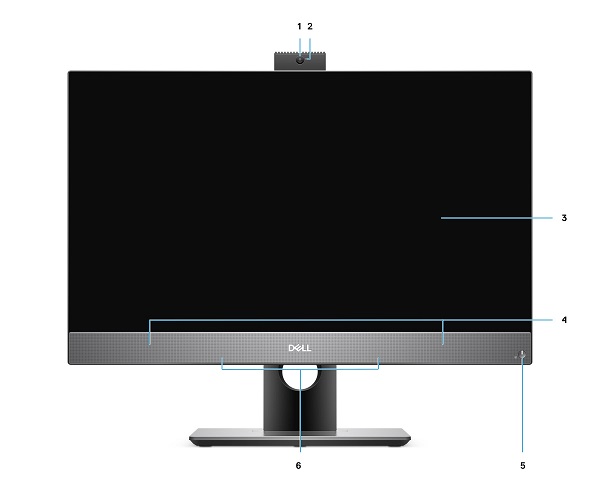

(그림 1 전면 모습)
| 1 | Full HD 웹캠 | 2 | 카메라 상태 LED |
| 3 | 디스플레이 | 4 | 스피커 |
| 5 | 전원 버튼 및 전원 상태 LED | 6 | 어레이 마이크 |

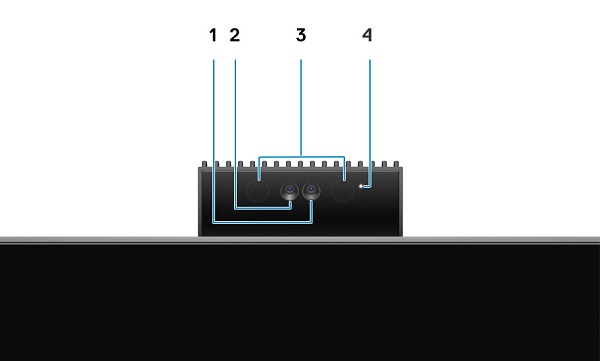

(그림 2 접이식 카메라 모습)
| 1 | 카메라 | 2 | 적외선 카메라 |
| 3 | 적외선 이미터 | 4 | 카메라 상태 LED |
Resolution
후면 뷰

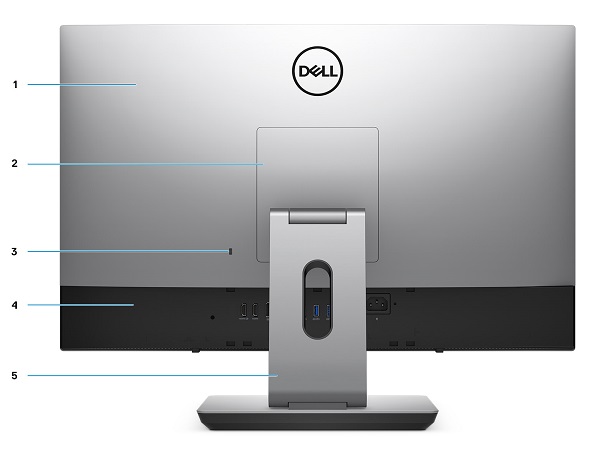

(그림 3 후면 모습)
| 1 | 후면 커버 | 2 | 스탠드 커버 |
| 3 | Kensington 보안 케이블 슬롯 | 4 | 하단 덮개 |
| 5 | 스탠드 |

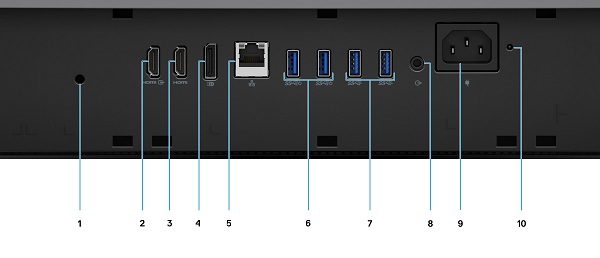

(그림.4 후면 포트 모습)
| 1 | 케이블 커버 나사 구멍 | 2 | HDMI-In 커넥터 |
| 3 | HDMI-Out 커넥터
|
4 | DP++ 1.4/HDCP 2.3 커넥터 |
| 5 | 이더넷(NIC) 커넥터(10/100/1000Mbps) | 6 | USB 3.2 Gen2 Type-A 커넥터(스마트 전원 켜기 x2 포함) |
| 7 | USB 3.2 Gen2 Type-A 커넥터 2개 | 8 | 라인 출력 오디오 커넥터 |
| 9 | 전원 커넥터 | 10 | PSU 상태 LED |
밑면 뷰

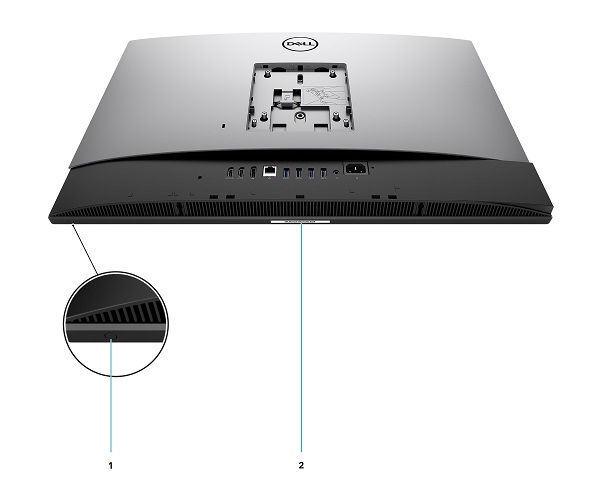

(그림 5 하단 모습)
| 1 | 디스플레이 내장 자체 테스트 버튼 | 2 | 서비스 태그 위치 |
왼쪽 뷰

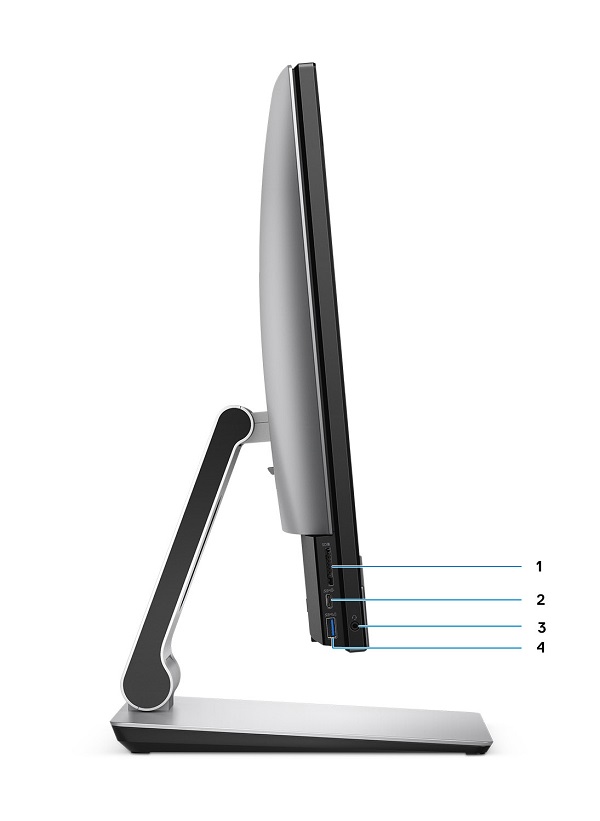

(그림 6 왼쪽 측면 뷰)
| 1 | SD 4.0 카드 리더 | 2 | USB 3.2 Gen2 Type-C 커넥터 |
| 3 | 범용 오디오 커넥터 | 4 | USB 3.2 Gen1 Type-A 커넥터(PowerShare 포함) |
오른쪽 측면 뷰

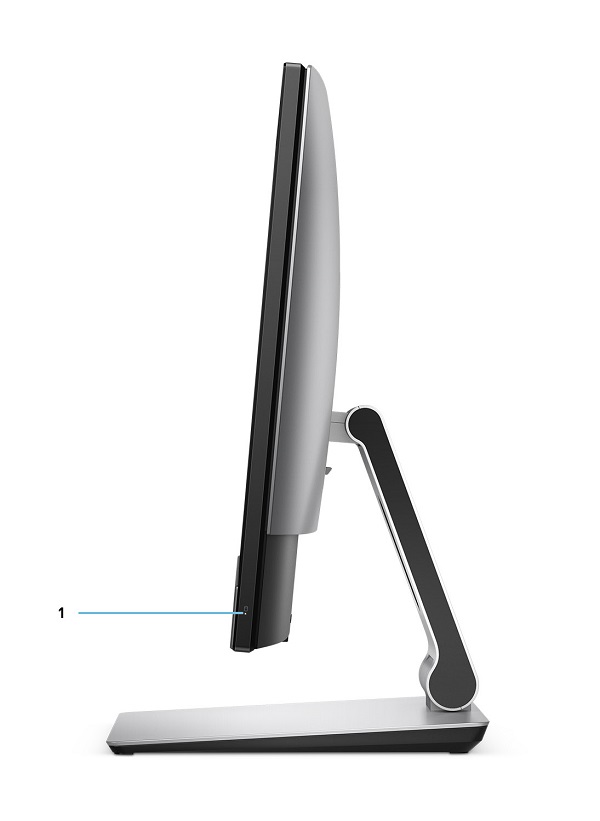

(그림 7 오른쪽 측면 뷰)
| 1 | 하드 드라이브 상태 LED |
