Dell Networking SmartFabric OS10 Fabric Services сообщает об отсутствии интерфейса сервера.

Summary: В некоторых случаях динамические профили интерфейса, которые больше не отображаются в таблице соседей протокола обнаружения канального уровня (LLDP), могут вызывать оповещения о соответствии фабрики Dell SmartFabric требованиям регуляторов. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

На панели комплаенса сетевой топологии отображается следующая ошибка:Пользовательский

интерфейс SFS:


Ошибка проверки коммутатора:

S4112-1# show smartfabric validation-errors
ErrorKey         : 7XXXXXX: Internal-Err(Server Not Discovered): test-profile:e4434b69e6a8
MessageID        :
Description      :
EEMI             : NVFH0168~~test-profile~~e4434b69e6a8
Category         :
Subcategory      :
Severity         : SEVERITY_2
Recommended Action:Check Lldp
Timestamp        : 1709754863
<<snipit>>
S4112-1#







Cause

Это может быть вызвано любой из следующих причин:
  1. После модернизации до VxRail 7.0.450 или более поздней версии в рамках разделения сервисов SmartFabric. Информация о LLDP пользовательского уровня порта больше не отправляется хостом. Это может привести к тому, что информация LLDP больше не будет отправляться на коммутатор, что приведет к ошибкам соответствия.
    1. Это настраиваемый процесс LLDP, ориентированный на VxRail.
  2. Среды, не поддерживающие VxRail Если LLDP был включен с серверным интерфейсом, развернутым как динамический, служба LLDP была отключена на хосте по любой причине.
  3. Импорт VMNIC, физически не подключенной к коммутатору, выполняется с помощью OMNI/vCenter.
Как показано в выходных данных соседа LLDP, мы не видим удаленный идентификатор корпуса с MAC-адресом, заканчивающимся на 0c8a, которому назначен динамический профиль:
S4112-1# show lldp neighbors
Loc PortID          Rem Host Name        Rem Port Id                    Rem Chassis Id
--------------------------------------------------------------------------------------
ethernet1/1/1       S4112-2              ethernet1/1/1                 88:6f:d4:ba:e9:37
ethernet1/1/2       S4112-2              ethernet1/1/2                 88:6f:d4:ba:e9:37
ethernet1/1/13:2    PowerEdge R640       JXXXXXX NIC.Integrated.1-1-1  4c:d9:8f:34:8d:3e
<<snipit>>
S4112-1#

Внимание! Если на данном интерфейсе обнаружена новая информация о LLDP, это может привести к удалению существующей конфигурации, хотя ранее этот интерфейс был подготавлен динамически. Если информация LLDP больше не получалась от этого хоста, конфигурация будет оставаться «закрепленной» до тех пор, пока не будет получена новая информация LLDP, что может привести к перебою в работе.

Примечание.: Динамическая адаптация поддерживается только для известных или неизвестных типов серверов (создаваемых с помощью LLDP). Все остальные типы адаптации предназначены для статических.

Resolution

Эта проблема решается одним из трех способов.
  1. Удалите неиспользуемые профили интерфейса сервера, которые подтверждены и больше не нужны.
    • Это может быть связано с изменением сетевой платы или созданием профилей для портов, не подключенных напрямую к коммутатору с поддержкой служб SmartFabric (SFS).
  2. Включение LLDP, соответствующего динамическому MAC-адресу в профиле сервера. В средах VMware это означает включение LLDP на виртуальном коммутаторе с помощью «transmit» или «both».
    • ПРИМЕЧАНИЕ. Следует соблюдать осторожность при включении LLDP. Если сосед LLDP отличается от текущего настроенного динамического MAC-адреса в профиле сервера, это может привести к тому, что текущая динамическая «липкая» конфигурация станет ненастроенной. Это может привести к конфигурации порта коммутатора по умолчанию.

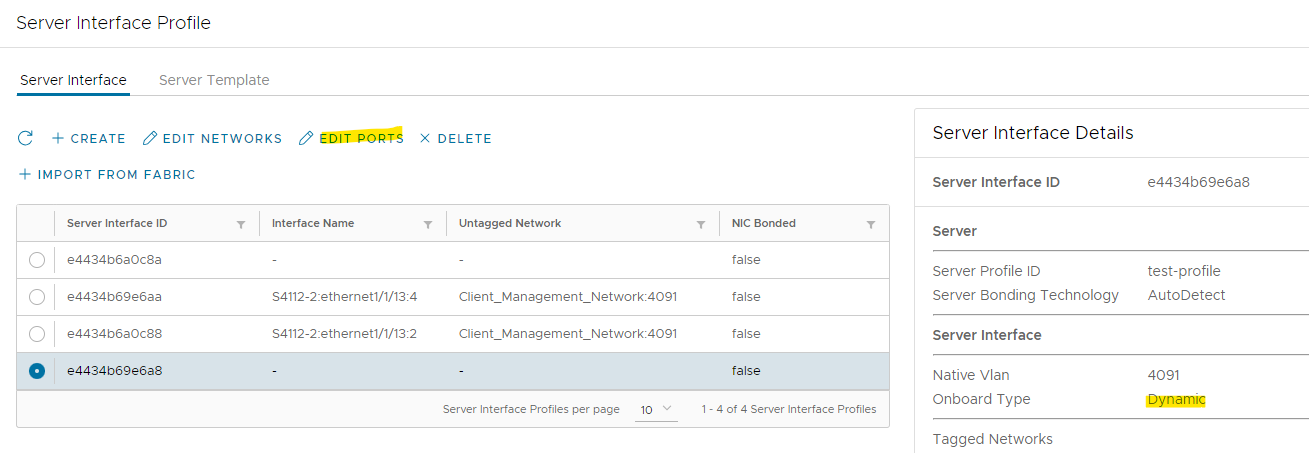

  3. Перенесите динамический профиль интерфейса в статический для порта, для которого он предназначен. На снимках экрана ниже профиль указан как динамический без соседа. Необходимо отредактировать профиль, чтобы изменить тип внедрения на статический.

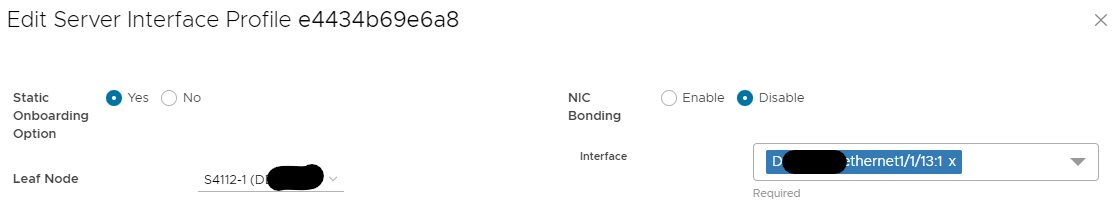

    Мы изменяем Static onboarding на yes и назначаем конечный узел и интерфейс, которые также ожидаются:

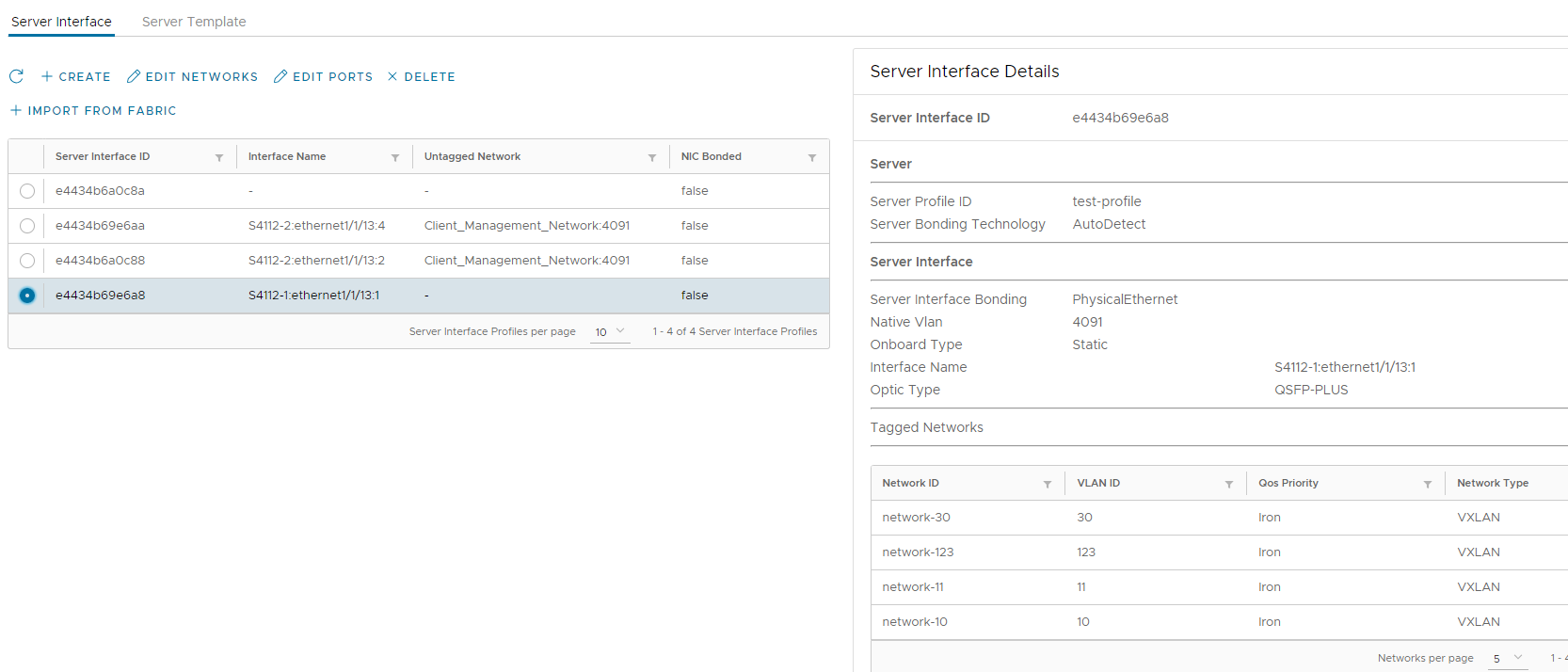

    После внесения изменений тип встроенной платы изменится на статический, а имя интерфейса должно быть заполнено настроенным интерфейсом.


ПРИМЕЧАНИЕ. Это может привести к кратковременному прерыванию трафика. Чтобы свести к минимуму воздействие, это действие следует выполнять, пока узел находится в режиме обслуживания.


Дополнительные сведения см. в руководстве по сервисам SmartFabric в документации по SmartFabric OS10 или в руководстве пользователя OpenManage Network Integration (OMNI).
Документация по
OS10Документация OMNI
