Skupina DELL Networking SONiC MC-LAG bude ovlivněna, když dojde k downu stavu relace Keepalive
Summary: Tento článek vysvětluje, jak je ovlivněna skupina MC-LAG, když v nástroji SONiC dojde ke snížení stavu relace keepalive.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Pokud v softwaru SONiC dojde ke snížení stavu relace keepalive, je ovlivněna skupina MC-LAG.
V době vypnutí relace keepalive se zobrazí následující stav MC-LAG:
V době vypnutí relace keepalive se zobrazí následující stav MC-LAG:
SONIC-1# show mclag brief Domain ID : 1 Role : active Session Status : down Peer Link Status : up Source Address : 192.168.2.1 Peer Address : 192.168.2.2 Peer Link : PortChannel100 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : XX:XX:XX:XX:XX:XX Mclag System Mac : 00:00:00:00:00:01 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/unknown
Cause

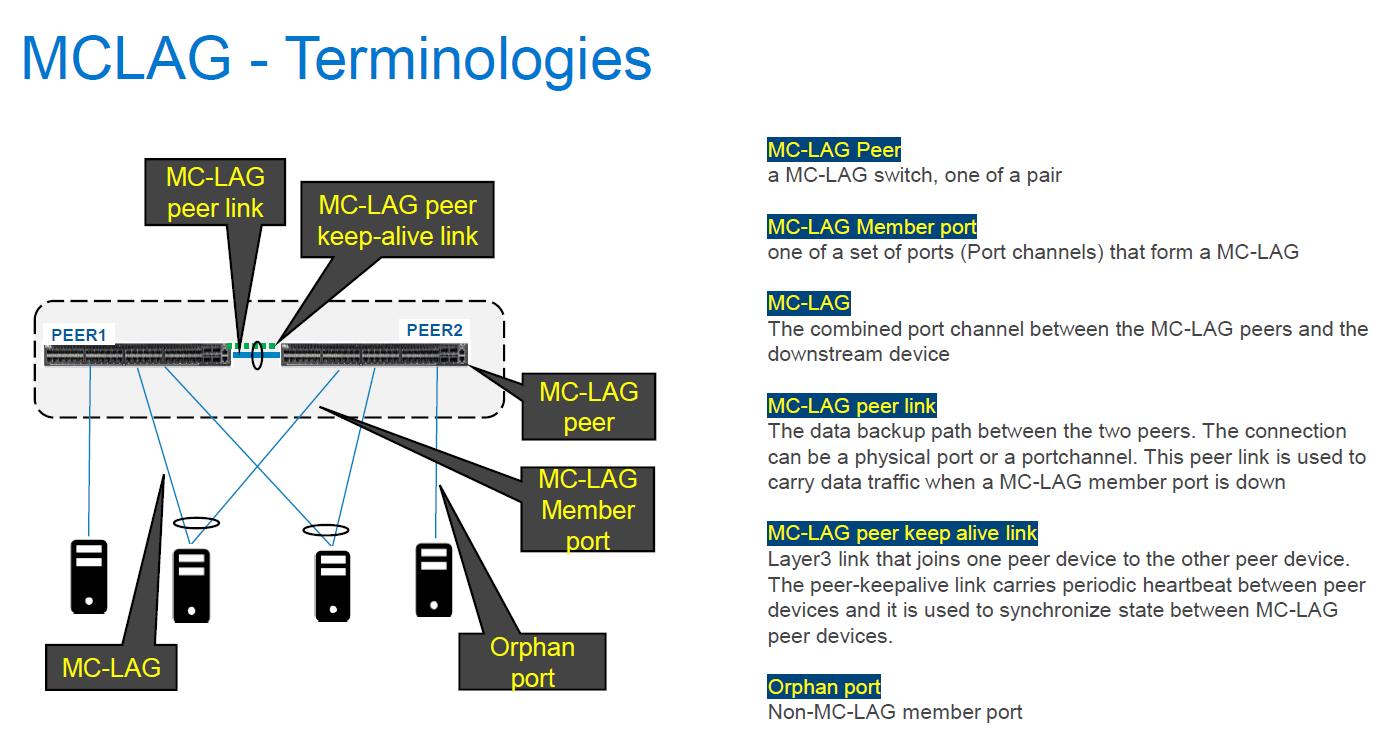

Skupina MC-LAG je ovlivněna, když se v nástroji SONiC sníží stav relace keepalive. U čipu SONiC je funkce keepalive nakonfigurována s komunikací IPv4 L3 podobně jako odkaz zálohování v systémech OS9 a OS10, což obvykle nemá vliv na stav kanálu VLT-Portchannel. Stav partnerského připojení v systémech OS9 a OS10 bude mít vliv na stav kanálu VLT-Portchannel. V nástroji SONiC však musí být stav relace keepalive aktuální, aby skupina MC-LAG byla v provozu. Pro odkaz Keepalive přenáší pravidelné připojení heartbeat mezi partnerským zařízením MC-LAG a používá se také k synchronizaci stavu mezi partnerským zařízením MC-LAG. Na rozdíl od systémů SONiC, OS9 a OS10 použijte k synchronizaci stavu mezi partnerským zařízením VLT partnerský odkaz.

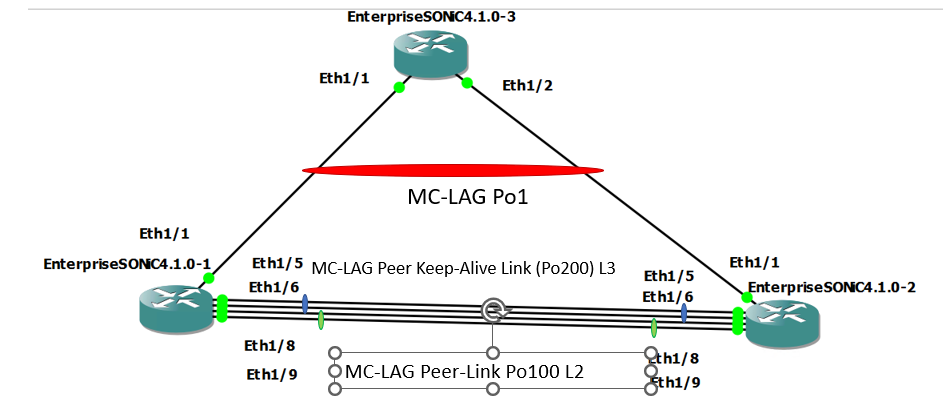

Jakmile se spojení relace keepalive zkrátí, stav MC-LAG na obou partnerských zařízeních MC-LAG se zapíná/nezná kvůli selhání synchronizace mezi oběma partnerským zařízeními.
V normálním stavu
Stav problému (stav Keepalive-link down vypnutím členských portů Po200)
Jakmile se spojení relace keepalive zkrátí, stav MC-LAG na obou partnerských zařízeních MC-LAG se zapíná/nezná kvůli selhání synchronizace mezi oběma partnerským zařízeními.
V normálním stavu
SONIC-1#show version Software Version : 4.1.0-Enterprise_Base Product : Enterprise SONiC Distribution by Dell Technologies Distribution : Debian 10.13 Kernel : 5.10.0-8-2-amd64 Config DB Version : version_4_1_1 Build Commit : 93589a15db Build Date : Tue Apr 18 17:56:48 UTC 2023 Built By : sonicbld@sonic-lvn-csg-001 Platform : x86_64-kvm_x86_64-r0 HwSKU : DellEMC-S5248f-P-25G-DPB SONIC-1# show ip interfaces Flags: U-Unnumbered interface, A-Anycast IP ----------------------------------------------------------------------------------------------------------------- Interface IP address/mask VRF Admin/Oper Flags ----------------------------------------------------------------------------------------------------------------- PortChannel200 192.168.2.1/24 up/up Vlan636 172.16.0.1/24 up/up SONIC-1# SONIC-1# SONIC-1# show PortChannel summary Flags(oper-status): D - Down U - Up (portchannel) P - Up in portchannel (members) ---------------------------------------------------------------------------------------------------------------------------- Group PortChannel Type Protocol Member Ports ---------------------------------------------------------------------------------------------------------------------------- 1 PortChannel1 (U) Eth LACP Eth1/1(P) 100 PortChannel100 (U) Eth NONE Eth1/8(P) Eth1/9(P) 200 PortChannel200 (U) Eth LACP Eth1/5(P) Eth1/6(P) SONIC-1# SONIC-1# SONIC-1# show mclag brief Domain ID : 1 Role : active Session Status : up Peer Link Status : up Source Address : 192.168.2.1 Peer Address : 192.168.2.2 Peer Link : PortChannel100 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : XX:XX:XX:XX:XX:XX Mclag System Mac : 00:00:00:00:00:01 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up SONIC-1# SONIC-1# SONIC-1# show running-configuration interface PortChannel 1 ! interface PortChannel1 mode active switchport trunk allowed Vlan 636 no shutdown mclag 1 SONIC-1# show running-configuration interface PortChannel 100 ! interface PortChannel100 mode on switchport trunk allowed Vlan 1-4094 no shutdown SONIC-1# show running-configuration interface PortChannel 200 ! interface PortChannel200 mode active no shutdown ip address 192.168.2.1/24 SONIC-1# SONIC-1# SONIC-1# ping 172.16.0.3 //IP address assigned to VLAN636 on uplink SW. PING 172.16.0.3 (172.16.0.3) 56(84) bytes of data. 64 bytes from 172.16.0.3: icmp_seq=1 ttl=64 time=3.26 ms 64 bytes from 172.16.0.3: icmp_seq=2 ttl=64 time=3.47 ms 64 bytes from 172.16.0.3: icmp_seq=3 ttl=64 time=3.21 ms 64 bytes from 172.16.0.3: icmp_seq=4 ttl=64 time=2.84 ms 64 bytes from 172.16.0.3: icmp_seq=5 ttl=64 time=11.1 ms ^C SONIC-1#
SONIC-2#show version
Software Version : 4.1.0-Enterprise_Base
Product : Enterprise SONiC Distribution by Dell Technologies
Distribution : Debian 10.13
Kernel : 5.10.0-8-2-amd64
Config DB Version : version_4_1_1
Build Commit : 93589a15db
Build Date : Tue Apr 18 17:56:48 UTC 2023
Built By : sonicbld@sonic-lvn-csg-001
Platform : x86_64-kvm_x86_64-r0
HwSKU : DellEMC-S5248f-P-25G-DPB
SONIC-2# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface IP address/mask VRF Admin/Oper Flags
-----------------------------------------------------------------------------------------------------------------
PortChannel200 192.168.2.2/24 up/up
Vlan636 172.16.0.2/24 up/up
SONIC-2#
SONIC-2#
SONIC-2# show PortChannel summary
Flags(oper-status): D - Down U - Up (portchannel) P - Up in portchannel (members)
----------------------------------------------------------------------------------------------------------------------------
Group PortChannel Type Protocol Member Ports
----------------------------------------------------------------------------------------------------------------------------
1 PortChannel1 (U) Eth LACP Eth1/1(P)
100 PortChannel100 (U) Eth NONE Eth1/8(P)
Eth1/9(P)
200 PortChannel200 (U) Eth LACP Eth1/5(P)
Eth1/6(P)
SONIC-2#
SONIC-2#
SONIC-2# show mclag brief
Domain ID : 1
Role : standby
Session Status : up
Peer Link Status : up
Source Address : 192.168.2.2
Peer Address : 192.168.2.1
Peer Link : PortChannel100
Keepalive Interval : 1 secs
Session Timeout : 30 secs
Delay Restore : 300 secs
System Mac : XX:XX:XX:XX:XX:XX
Mclag System Mac : 00:00:00:00:00:01
Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface Local/Remote Status
-----------------------------------------------------------
PortChannel1 up/up
SONIC-2#
SONIC-2#
SONIC-2#
SONIC-2#
SONIC-2# show running-configuration interface PortChannel 1
!
interface PortChannel1 mode active
switchport trunk allowed Vlan 636
no shutdown
mclag 1
SONIC-2# show running-configuration interface PortChannel 100
!
interface PortChannel100 mode on
switchport trunk allowed Vlan 1-4094
no shutdown
SONIC-2# show running-configuration interface PortChannel 200
!
interface PortChannel200 mode active
no shutdown
ip address 192.168.2.2/24
SONIC-2#
SONIC-2#
SONIC-2# ping 172.16.0.3
PING 172.16.0.3 (172.16.0.3) 56(84) bytes of data.
64 bytes from 172.16.0.3: icmp_seq=1 ttl=64 time=3.48 ms
64 bytes from 172.16.0.3: icmp_seq=2 ttl=64 time=2.94 ms
^CSONIC-2#
Stav problému (stav Keepalive-link down vypnutím členských portů Po200)
SONIC-1# show mclag brief Domain ID : 1 Role : active Session Status : down Peer Link Status : up Source Address : 192.168.2.1 Peer Address : 192.168.2.2 Peer Link : PortChannel100 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : XX:XX:XX:XX:XX:XX Mclag System Mac : 00:00:00:00:00:01 Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/unknown SONIC-1# SONIC-1# SONIC-1# ping 172.16.0.3 PING 172.16.0.3 (172.16.0.3) 56(84) bytes of data. 64 bytes from 172.16.0.3: icmp_seq=1 ttl=64 time=8.00 ms 64 bytes from 172.16.0.3: icmp_seq=2 ttl=64 time=3.08 ms 64 bytes from 172.16.0.3: icmp_seq=3 ttl=64 time=2.99 ms 64 bytes from 172.16.0.3: icmp_seq=4 ttl=64 time=2.92 ms 64 bytes from 172.16.0.3: icmp_seq=5 ttl=64 time=3.07 ms ^C SONIC-1#
SONIC-2# show PortChannel summary
Flags(oper-status): D - Down U - Up (portchannel) P - Up in portchannel (members)
----------------------------------------------------------------------------------------------------------------------------
Group PortChannel Type Protocol Member Ports
----------------------------------------------------------------------------------------------------------------------------
1 PortChannel1 (U) Eth LACP Eth1/1(P)
100 PortChannel100 (U) Eth NONE Eth1/8(P)
Eth1/9(P)
200 PortChannel200 (D) Eth LACP Eth1/5(D)
Eth1/6(D)
SONIC-2# show mclag brief
Domain ID : 1
Role : standby
Session Status : down
Peer Link Status : up
Source Address : 192.168.2.2
Peer Address : 192.168.2.1
Peer Link : PortChannel100
Keepalive Interval : 1 secs
Session Timeout : 30 secs
Delay Restore : 300 secs
System Mac : XX:XX:XX:XX:XX:XX
Mclag System Mac : 00:00:00:00:00:01
Number of MLAG Interfaces:1
-----------------------------------------------------------
MLAG Interface Local/Remote Status
-----------------------------------------------------------
PortChannel1 up/unknown
SONIC-2#
SONIC-2# ping 172.16.0.3
PING 172.16.0.3 (172.16.0.3) 56(84) bytes of data.
From 172.16.0.2 icmp_seq=1 Destination Host Unreachable
From 172.16.0.2 icmp_seq=1 Destination Host Unreachable
From 172.16.0.2 icmp_seq=1 Destination Host Unreachable
From 172.16.0.2 icmp_seq=1 Destination Host Unreachable
^C
Resolution
Aby skupina MC-LAG zůstala v provozu i bez problémů, musí stav propojení keepalive také udržovat v provozu. Port pro správu se obvykle používá pro odkaz keepalive, ale kanál portu s přiřazenou IP adresou lze pro účely redundance použít pro odkaz keepalive. Chování (které skupina MC-LAG bude ovlivněno při vypnutí stavu připojení keepalive) popsaného v tomto článku databáze znalostí se očekává ve všech verzích alespoň do verze SONiC 4.2.0.
Affected Products
Enterprise SONiC Distribution, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9100-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ONArticle Properties
