Analyse og tilpasning af storageydeevne for IBM i host-platformen

Administrationsoversigt:
IBMi-værtsplatformen har sine egne specifikke værktøjer til at indsamle ydelsesdata fra forskellige systemkomponenter, dvs. CPU, MAIN Store Memory (RAM), I/O-adaptere, diske osv. De indsamlede ydelsesdata er nyttige til fejlfindingstests, dvs. når der opstår ydelsesproblemer. Dataene er også værdifulde for systemadministratorer eller ledere til kapacitetsstørrelsesopgaver, tendensanalyse osv. Når DELL EMC IBMi specialteamEt Solution Architect er i gang med forsalgsfasen for hjælp til design og dimensionering af den foreslåede IBMi-storageløsning, eller når de bliver bedt om at udføre en postmigrationsvalidering af ydeevne, kan de samme data bruges til disse formål.

Indsaml, Opret, Rapport, Analysér (>Design):
Indsamle:
Værktøjerne og mulighederne for IBMi-gennemgangs- og analyseopgaverne er tilgængelige under DET IBM-licenserede program, der har titlen Performance Tools, og som kører et collection services-modul i baggrunden på IBMi-systemet. Den installeres typisk på alle IBMi-systemer, og standardydelsessamlingen aktiveres til at indsamle de relevante data med 15 minutters intervaller. Det foretrækkes at indstille indsamlingshastigheden til et interval på 5 minutter. Dette giver mulighed for mere finmaskede datapunkter, bedre registrering af mulige spidsbelastninger eller afvigelser og muliggør også en 1:1-korrelation med ydeevnedata fra DELL EMC PowerMax-storagesystemet, hvis det er nødvendigt, da dette også kører med et standardindsamlingsinterval på 5 minutter. IBMi LPAR indsamler typisk 24 timers data, dvs. fra 00:00 til 24:00, før du begynder at indsamle data for næste dag i en ny indsamlingsfil. Dermed indeholder det data for hele dagen, hvor et IBMi-system typisk udfører mere transaktionsbehandling i løbet af dagen og kører specifikke batchjob eller sikkerhedskopier om natten og tidligt. Det er klart, at når du vælger en dag til gennemgang eller analyse, skal der vælges en nylig dag med relevant workload, eller når man søger efter ydelsesfigurer under spidsbelastning eller workload, kan der vælges en periode med højeste aktivitet, dvs. når et batchjob for slutningen af måneden kører. Den samlingsfil, der indeholder raw-samlingsdata, er af *MGTCOL-objekttypen og er typisk placeret i QPFRDATA- eller QMPGDATA-biblioteket. Objektet vil blive oprettet med et navn, der indeholder Fejlmeddelelsen. og tidspunktet for oprettelsen, dvs. Q004000008, ville være den indsamlingsfil, der startede for 4. januar den 00:00:08. Systemadministratoren kan indstille opbevaringstiden for indsamlingsdataene, hvorefter de automatisk slettes. *MGTCOL-filen kan også gemmes i en IBMi SAVEFILE og sendes til DELL EMC til analyse, dvs. via en sikker mappe på DELL EMC FTP-serveren. BEMÆRK: Afhængigt af IBMi-systemets størrelse og dets ressourcer samt indsamlingsintervallet og -perioden kan en enkelt fil vokse til flere GB'ers størrelse. Dataene kan derefter indlæses og gendannes på et af DELL EMC's IBMi-labsystemer med henblik på yderligere analyse.

Oprette:
For at kunne bruge de indsamlede data skal ydeevnedatabasefilerne være tilgængelige på det system, hvor analysen udføres. For at gendanne disse filer på et andet system skal kommandoen CRTPFRDTA udføres, hvor den ønskede *MGTCOL-fil kan vælges. Når dataene er blevet gendannet fra Raw Collection-filen, kan den bruges til gennemsyn, analyse og rapportering.

Rapport:

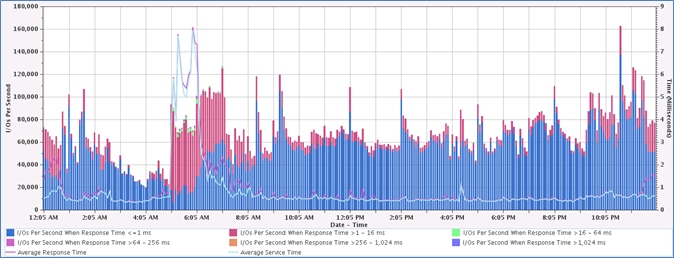

Fra IBMi-brugersessionen med "grøn skærm" indeholder menuen Ydelsesværktøjer muligheder for at bruge ydeevneindsamlingsdata til at oprette rapporter. Dette kan også give enkle histogram-grafer for disk- og CPU-udnyttelse, sidefejlrate osv. Disse diagrammer kan bruges til at identificere specifikke renteperioder, og der kan oprettes detaljerede rapporter for den valgte periode. Flere foruddefinerede rapporter kan udskrives for en hel samlingsperiode eller for et valgt antal intervaller, og til analyse af disklagerets arbejdsbelastning, udnyttelse og ydeevne bruges system- og ressourcerapporter.

Analysere:
De tidligere nævnte grundlæggende rapporteringsværktøjer giver detaljerede oplysninger, men det er ikke nemt at bruge til en mere holistisk visning eller korrelation på tværs af forskellige workload- og præstationsmålinger. IBM har leveret et værktøj til bedre grafisk analyse, kaldet PM400, som også kan bruge LPAR's indsamlingsservicedata til analyse. Men pr. september 2020 udløb PM400 levetiden (EOSL) og IBM's understøttelse af dette værktøj blev afbrudt, men der er gyldige alternativer. Nogle kommercielle tredjepartssoftwareleverandører har lignende værktøjer til rådighed, men disse leveres med købs- og licensomkostninger. Et andet alternativ er at bruge de integrerede værktøjer i IBMi-operativsystemet. IBM har udviklet grafisk brugergrænseflade (GUI) -baserede administrationsværktøjer til IBMi-platformen. Dette startede med den grundlæggende version af IBMi Operations Navigator eller OpsNav, hvilket giver en anden metode til at udføre specifikke systemadministrationsopgaver i stedet for at bruge den grønne skærm. Parallelt har IBM udviklet Systems Director Navigator til IBMi, som var det samme, men det var ikke det samme. I dag er disse værktøjer konvergeret til et enkelt GUI-værktøj, kaldet "IBM Navigator til i.". Dette java-baserede værktøj bruger en browsersession, der opretter forbindelse til IP-adressen på IBMi LPAR og kommunikerer med specifikke systemadministratorjob i QHTTPSVR-undersystemet. Den giver mulighed for at udføre forskellige systemadministrationsopgaver og giver også mulighed for at levere detaljerede arbejdsbyrde- og ydelsesgrafer, der er mere nyttige end de grundlæggende tekstrapporter. Nedenfor kan du se et eksempel på en sådan grafisk fremstilling for "Oversigt over disk-I/O-hastigheder". Denne graf viser diskens I/O-hastigheder og den gennemsnitlige service- og svartid for ASP1-diskene.

Design:
Hvis målet med gennemgangen af arbejdsbelastningen og ydelsesgennemgangen er at oprette en ny DELL EMC-storageløsning, giver ydeevneindsamlingsdata fra de kunder, der eksisterende IBMi LPAR'er, tilstrækkelige oplysninger. IBMi Global Practice-specialteamet kan tilknyttes for at hjælpe med sådanne anmeldelser eller med henblik på tilpasning af support til at levere en bedste praksis for storagedesign til kundernes IBMi-platform (ibm_i_global_practice@emc.com).
