Precision 7740: Guide de votre ordinateur en images
Summary: Cet article constitue un guide visuel des ports externes et des fonctionnalités de la station de travail mobile Dell Precision 7740.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
L’article suivant constitue un guide visuel de votre station de travail mobile Precision 7740 et répertorie les ports externes et les fonctionnalités de votre ordinateur.
Remarque : Pour obtenir une description plus détaillée de chaque emplacement, veuillez consulter les manuels système à l’adresse www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue arrière
- Vue du dessous
- Vue de gauche
- Vue de droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant
(Fig.1 Vue avant)
| 1 | Microphone (en option) | 2 | Caméra avec obturateur (en option) |
| 3 | Voyant d’état de la caméra (en option) | 4 | Microphone (en option) |
| 5 | Écran LCD | 6 | Voyant d'état de la batterie |
| 7 | Haut-parleurs |
Vue du dessus
(Fig.2 Vue du dessus)
| 1 | Bouton d'alimentation | 2 | Clavier |
| 3 | Lecteur d’empreintes digitales (en option) | 4 | Lecteur de carte sans contact (en option) |
| 5 | Pavé tactile |
Vue arrière
(Fig. 3 Vue arrière)
| 1 | Connecteur HDMI | 2 | Connecteur Mini DisplayPort |
| 3 | Ethernet (NIC) Connnector | 4 | USB 3.1 Gen 1 avec PowerShare |
| 5 | Connecteur d'alimentation |
Vue du dessous
(Fig. 4 Vue de dessous)
| 1 | Numéro de série | 2 | Loquet de déverrouillage de la porte de la batterie |
| 3 | Porte de la batterie |

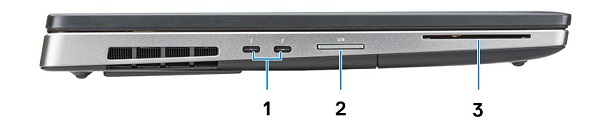

Vue de gauche
(Fig.5 Vue du côté gauche)
| 1 | Connecteur Thunderbolt 3 type-C | 2 | Lecteur de carte SD |
| 3 | Lecteur de carte à puce |
Vue de droite
(Fig.6 Vue du côté droit)
| 1 | Connecteur de casque | 2 | 2 connecteurs USB 3.1 Gen 1 avec PowerShare |
| 3 | Emplacement pour câble de sécurité |
Vue de l'adaptateur CA
(Fig.7 Adaptateur 240 W)
| Type série 240 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 12,31 A (continu) |
| Alimentation de sortie | 240 W |
| Tension de sortie | 19,5 VCC |
Informations supplémentaires :
- Guide de démontage et de retrait des composants remplaçables par l’utilisateur sur les ordinateurs Precision 7740
- Manuel d’entretien dell Precision 7740
