Følgende artikkel inneholder en visuell veiledning for den bærbare Precision 7740-arbeidsstasjonen og oppgir PC-ens eksterne porter og funksjoner.
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett ovenfra
- Sett bakfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:
Sett forfra
(Fig.1 Sett forfra)
| 1 | Mikrofon (tilleggsutstyr) | 2 | Kamera med lukker (tilleggsutstyr) |
| 3 | Statuslampe for kamera (tilleggsutstyr) | 4 | Mikrofon (tilleggsutstyr) |
| 5 | LCD Panel | 6 | LED-lampe for batteristatus |
| 7 | Høyttalere |
Sett ovenfra
(Fig. 2 Sett ovenfra)
| 1 | Av/på-knapp | 2 | tastatur |
| 3 | Fingeravtrykksleser (tilleggsutstyr) | 4 | Kontaktløs kortleser (tilleggsutstyr) |
| 5 | Styreplate |
Sett bakfra
(Fig. 3 sett bakfra)
| 1 | HDMI-kontakt | 2 | Mini DisplayPort-kontakt |
| 3 | Ethernet -tilkobling (NIC) | 4 | USB 3.1 Gen1 m/PowerShare |
| 5 | Strømkontakt |
Sett fra undersiden
(Fig. 4 Sett fra undersiden)
| 1 | Service-ID | 2 | Utløserhaspe for batterideksel |
| 3 | Batterideksel |
Sett fra venstre side

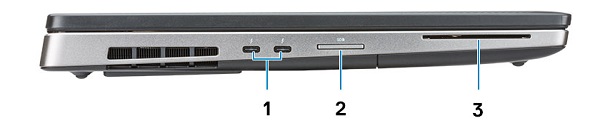

(Fig. 5 Sett fra venstre side)
| 1 | Thunderbolt 3 Type-C-kobling | 2 | SD-kortleser |
| 3 | Smartkortleser |
Sett fra høyre side
(Fig. 6 Sett fra høyre side)
| 1 | Kontakt for hodetelefoner | 2 | USB 3.1 Gen1-kontakt x2 m/PowerShare |
| 3 | Åpning for sikkerhetskabel |
Visning for strømadapter
(Fig. 7 240 W adapter)
| Type 240 W-serien | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 12,31 A (kontinuerlig) |
| Utgangseffekt | 240 W |
| Utgangsspenning | 19,5 V likestrøm |
Tilleggsinformasjon:
- Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på Precision 7740
- Servicehåndbok for Dell Precision 7740
