Überlegungen

Wann immer möglich, sollten Festplatten nach dem Solve-Verfahren ausgetauscht werden. Autorisierte Parteien können über das SolVe Online Portal auf diese Verfahren zugreifen.

Schritte zum manuellen Austausch von Laufwerken mithilfe des vCenter Web Client sind allgemein sichtbar. Schritte zur manuellen Aktualisierung der VXRM-Datenbank sind nur für Dell EMC Mitarbeiter und Partner sichtbar.


Schritt 1: Identifizieren einer fehlerhaften Festplatte:

So identifizieren Sie den physischen Steckplatz eines ausgefallenen Laufwerks, wenn es unbekannt ist (z. B. wenn vCenter ein Laufwerk als fehlerhaft markiert hat, iDRAC/VxRail Manager jedoch nicht).

Sie können die ausgefallene Festplatte mit dem vCenter Client identifizieren.

1. Klicken Sie auf Die Ansicht "Hosts und Cluster".
2. Klicken Sie im linken Fensterbereich auf die Clusterebene .
3. Klicken Sie auf Configure (Managen in älteren Versionen) -> vSAN -> Disk Management.
4. Suchen Sie im Bereich "Laufwerksgruppen" die Laufwerksgruppe mit der fehlerhaften Festplatte und klicken Sie auf die Laufwerksgruppe , um die einzelnen Festplatten im Abschnitt Festplattengruppenlaufwerke unten anzuzeigen.
5. Es gibt zwei verschiedene Optionen zur Identifizierung und/oder Bestätigung der fehlerhaften Festplatte:
   1. Identifizierung durch Blinken der LED:


      1.  Klicken Sie auf die fehlerhafte Festplatte im Abschnitt „Festplatten der Festplattengruppe“.
      2.  Klicken Sie dann auf die drei Punkte (...) und wählen Sie LED einschalten aus.

   2. Identifizierung über naa. Anzahl:

1. Sie können SSH zum Host verwenden und so versuchen, die NAA-Nummer abzurufen. Anzahl der Festplatte durch Zuordnung mit der vSAN-UUID:

   1. # vdq -qH

      Zeigt beide naa an. # und die vSAN-UUID, wenn dies zutrifft:



   2. # esxcli vsan storage list

      Zeigt naa an. #, die vSAN-UUID und die UUID der Laufwerksgruppe, wenn dies kann:


   3. Wenn keiner der Befehle dazu in der Lage ist, die NAA-Nummer # für die zugehörige vSAN-UUID können Sie die folgende Methode verwenden, um naa zu bestimmen. der Festplatte mithilfe des Eliminierungsprozesses.
2. Sehen Sie sich naa.-Nummern der anderen Festplatten in der Festplattengruppe an und schreiben Sie sich die letzten 4 bis 6 Zahlen der Nummer auf. Wenn mehrere Laufwerksgruppen auf dem Host vorhanden sind, führen Sie dies für alle Laufwerksgruppen aus.
   1. In der physischen Ansicht des Hosts in VxRail Manager können Sie die NAA-Nummern von vCenter mit den GUID-Nummern in VxRail Manager abgleichen.
   2. Suchen Sie, bis Sie die Festplatte mit einer NAA-Nummer finden, die nicht in der Liste aufgeführt ist. Dies ist die fehlerhafte Festplatte.



Schritt 2: Entfernen Der Datenträger oder die Laufwerksgruppe:
Vorabprüfungen: Es ist eine „Best Practice“, sicherzustellen, dass alle virtuellen Maschinen (VMs), einschließlich der Service-VMs, über aktuelle Backups (außerhalb des Clusters) verfügen, bevor diese Art von Wartung durchgeführt wird. Das Cluster sollte sich in einem guten Zustand befinden, mit Ausnahme von Warnmeldungen in Bezug auf die ausgefallenen Laufwerke, die vor Beginn ausgetauscht werden. Dieses Verfahren darf NICHT durchgeführt werden , wenn der vSAN nicht über ausreichend Speicherplatz für die volle Funktionalität verfügt, ohne dass eine oder mehrere Laufwerksgruppen korrigiert werden müssen.

1.  Versetzen Sie den Host in der Ansicht "Hosts and Clusters" im vCenter-Webclient mithilfe von "Ensure Accessibility" in den Wartungsmodus. Klicken Sie mit der rechten Maustaste auf den Host und klicken Sie auf Wartungsmodus aktivieren.

2. Wählen Sie das Cluster aus und navigieren Sie zu Configure (oder "Manage" in älteren Versionen) > Settings > Disk Management. (Hier entfernen Sie die alte Festplatte.)

   1. So entfernen Sie eine Fesplatte aus einer Festplattengruppe:

      • HINWEIS: Wenn der Kunde Deduplizierung und Komprimierung verwendet, können einzelne Kapazitätslaufwerkenicht einzeln entfernt/ersetzt werden. Die Laufwerksgruppe muss entfernt und neu erstellt werden. Zusätzliche Kapazitätslaufwerke können deduplizierten und komprimierten Laufwerksgruppen hinzugefügt werden, ohne die Laufwerksgruppe neu zu erstellen.
      • HINWEIS: Wenn es sich bei dem ausgefallenen Laufwerk um ein Cache-Tier-Laufwerk handelt, muss die Laufwerksgruppe entfernt und neu erstellt werden.

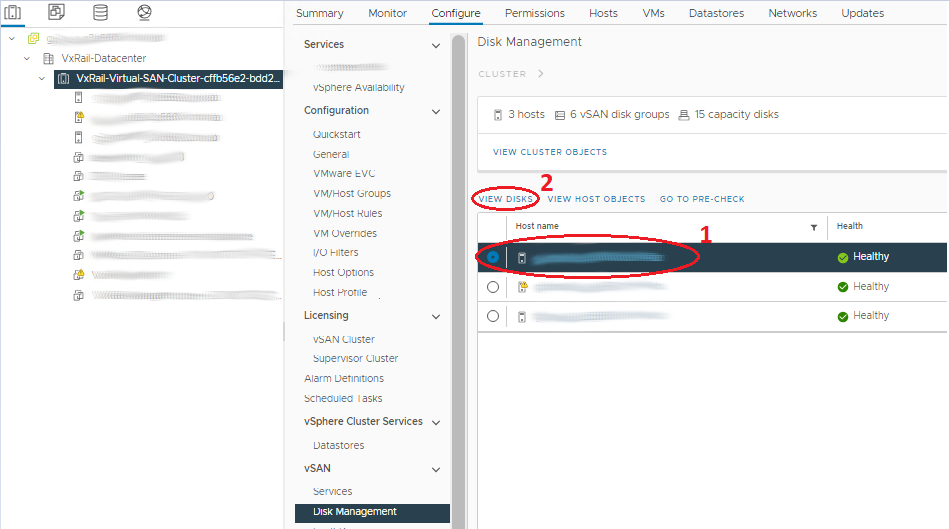

      1. Scrollen Sie im Bereich Disk Groups zum richtigen Host und wählen Sie die Laufwerksgruppe aus, die über die fehlerhafte Festplatte verfügt.
      2. Über der Hostliste befindet sich die Schaltfläche View Disks.

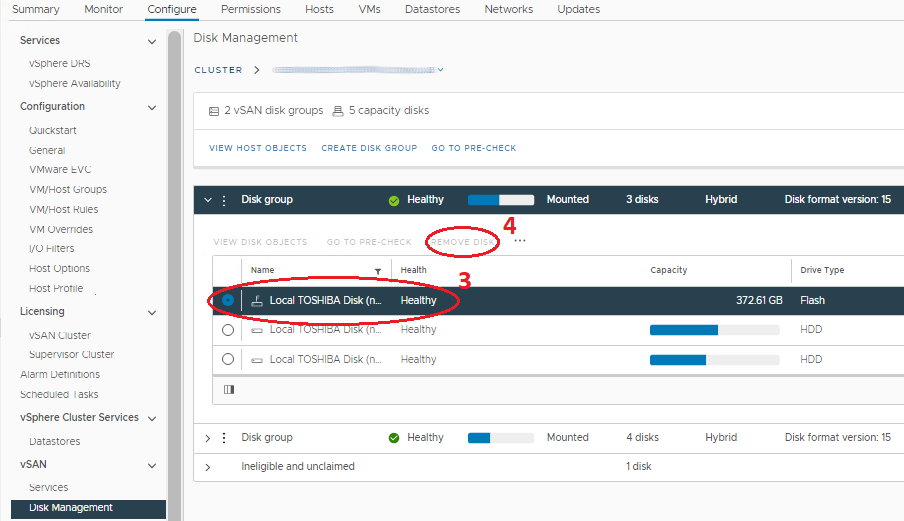

      3. Öffnen Sie die Liste der Laufwerke unter der Laufwerksgruppe mit dem betroffenen Laufwerk und wählen Sie sie aus.

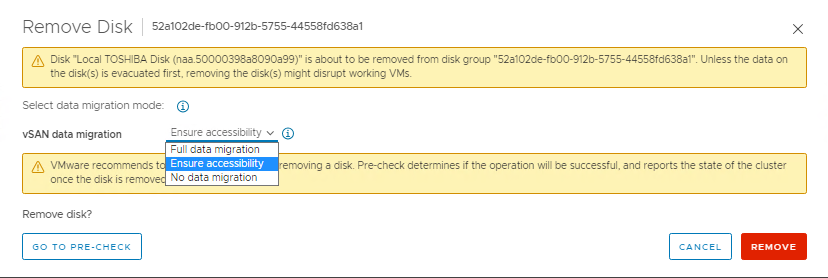

      4. Klicken Sie auf die Schaltfläche Remove disk (Festplatte entfernen) oberhalb der Laufwerksliste. Ein Fenster mit Optionen für "vollständige Datenmigration", "Sicherstellen der Zugänglichkeit" und "Keine Datenmigration" (Der Wortlaut hängt von der Version ab) wird angezeigt. Der Host sollte sich bereits im Wartungsmodus mit "Ensure Accessibility" (Zugänglichkeit sicherstellen) aus Schritt 1 oben befinden, sodass alle VM-Objektdaten auf dem gesamten Host über eine Kopie verfügen oder an anderer Stelle im Cluster vorhanden sein sollten. Wählen Sie für diesen Teil "No Data Migration" aus. Klicken Sie dann auf Entfernen.
         • Warten Sie, bis der Task "Remove disks from use by Virtual SAN" abgeschlossen ist. Navigieren Sie zu Überwachen > Tasks , um den Fortschritt zu verfolgen.

   2. So entfernen Sie eine ganze Festplattengruppe:

      Wenn es sich bei dem ausgefallenen Laufwerk um ein Cache-Tier-Laufwerk handelt, muss die Laufwerksgruppe entfernt und neu erstellt werden.
      1. Scrollen Sie im Bereich „Disk Groups“ (Festplattengruppen) zum richtigen Host und wählen Sie die Festplattengruppe aus, in der sich die fehlerhafte Festplatte befindet.

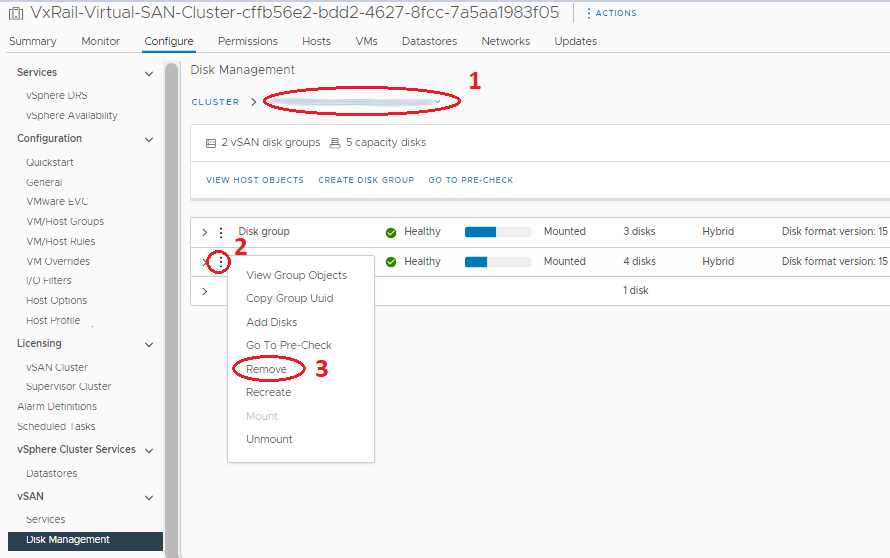

      2. Wählen Sie die richtige Laufwerksgruppe aus und klicken Sie auf die drei punkte, die ihr vorangehen.

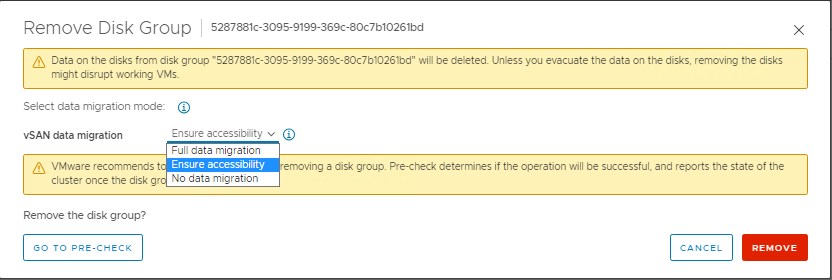

      3. Klicken Sie im Menü auf Entfernen. Ein Fenster mit Optionen für "vollständige Datenmigration", "Sicherstellen der Zugänglichkeit" und "Keine Datenmigration" (Der Wortlaut hängt von der Version ab) wird angezeigt. Der Host sollte sich bereits im Wartungsmodus mit "Ensure Accessibility" (Zugänglichkeit sicherstellen) aus Schritt 1 oben befinden, sodass alle VM-Objektdaten auf dem gesamten Host über eine Kopie verfügen oder an anderer Stelle im Cluster vorhanden sein sollten. Wählen Sie für diesen Teil "No Data Migration" aus. Klicken Sie dann auf Entfernen.
         • Warten Sie, bis der Task "Remove disks from use by Virtual SAN" abgeschlossen ist. Navigieren Sie zu Überwachen > Tasks , um den Fortschritt zu verfolgen.

Schritt 3: Ersetzen Sie die fehlerhaften Festplatten physisch:

Das Solve-Verfahren enthält Informationen zu Sicherheitsvorkehrungen und zum Durchführen dieses Schritts. Sie müssen den Träger von der fehlerhaften Festplatte trennen und die Ersatzfestplatte darin platzieren, da Ersatzlaufwerke in der Regel nicht mit Trägern geliefert werden. Der Host sollte sich für diesen Schritt weiterhin im Wartungsmodus befinden, um zu vermeiden, dass versehentlich das falsche Laufwerk entfernt wird, während E/A-Datenverkehr möglich ist. Um das Risiko weiter zu reduzieren, schalten Sie den Host herunter, bevor Sie Laufwerke physisch austauschen, obwohl dies nicht als notwendig erachtet wird.

Schritt 4: Markieren Sie die neuen Festplatten als Lokal:

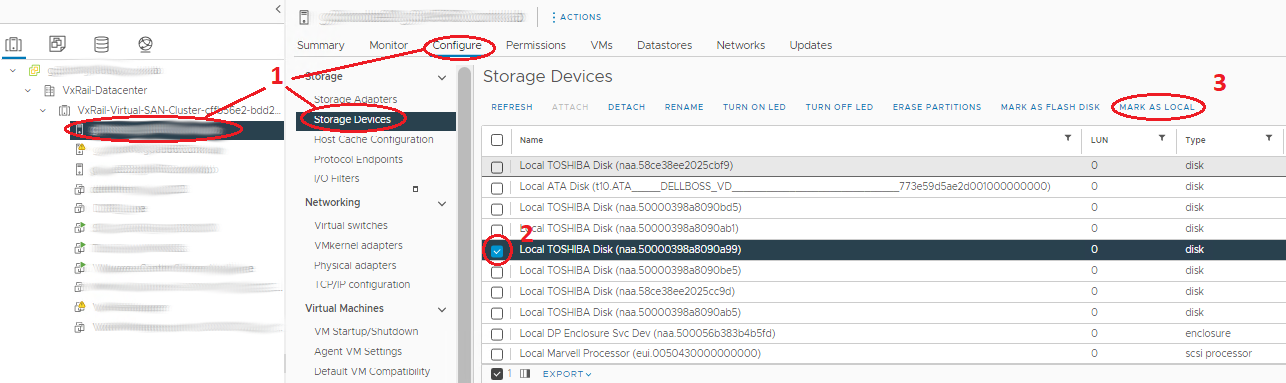

1.  Wählen Sie den Host im Navigator aus und navigieren Sie zu Manage > Storage > Storage Devices.
2.  Wählen Sie die richtige Festplatte im mittleren Bereich "Speichergeräte" aus. Dies sollte die Mit-Typ-Festplatte und nicht der zugewiesene Datenspeicher sein.
3.  Wählen Sie die richtige Option von oben aus, um das Gerät als lokal zu markieren. Wenn die verfügbare Option darin besteht, als "Remote" zu markieren, ist das Laufwerk bereits lokal.

Schritt 5: Neue Festplatten oder Festplattengruppen hinzufügen:

Stellen Sie sicher, dass die Festplatte als lokal markiert ist, bevor Sie eine Festplatte hinzufügen oder eine Laufwerksgruppe neu erstellen.

1. Wählen Sie das Cluster aus und navigieren Sie zu „Configure“ (Konfigurieren) (oder „Manage“ (Verwalten) in älteren Versionen) > „Settings“ (Einstellungen) > „Disk Management“ (Festplattenverwaltung). (Hier fügen Sie die neue Festplatte hinzu.)

   1. So fügen Sie eine Festplatte zu einer Festplattengruppe hinzu:

      • Hinweis: Zusätzliche Kapazitätslaufwerke können zu deduplizierten und komprimierten Festplattengruppen hinzugefügt werden, ohne die Festplattengruppe neu zu erstellen.
      1. Scrollen Sie im Bereich Disk Groups zum richtigen Host und wählen Sie die Laufwerksgruppe aus, zu der die neue Festplatte hinzugefügt wird.

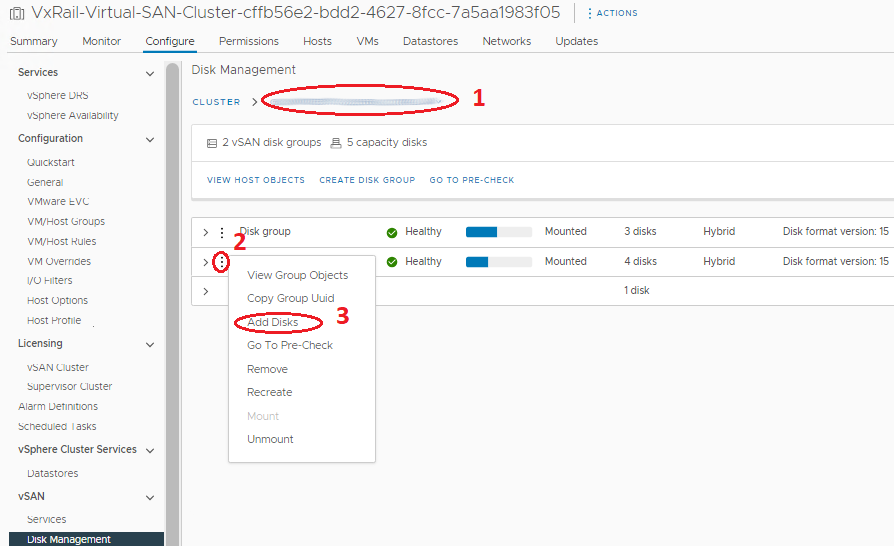

      2. Wählen Sie die richtige Laufwerksgruppe aus und klicken Sie auf die drei punkte , die ihr vorangehen.
      3. Wählen Sie im angezeigten Menü Add Disks aus. Markieren Sie im Pop-up-Fenster die Laufwerke (wenn die Laufwerke in diesem Fenster nicht angezeigt werden, überprüfen Sie, ob das Laufwerk als lokal markiert ist) und klicken Sie auf Hinzufügen.
         • Warten Sie, bis die Aufgabe "Add disks for use by Virtual SAN" abgeschlossen ist. Navigieren Sie zu Überwachen > Tasks , um den Fortschritt zu verfolgen.
         • Aktualisieren Sie oben auf der Seite und stellen Sie sicher, dass die Festplattengruppen korrekt aussehen (Festplatten in Verwendung haben eine genaue Nummer, Status lautet „Mounted“).

   2. So fügen Sie eine gesamte Festplattengruppe hinzu oder erstellen sie neu:

      1. Scrollen Sie im Bereich „Disk Groups“ (Festplattengruppen) zum richtigen Host, auf dem die Festplattengruppe erstellt wird.

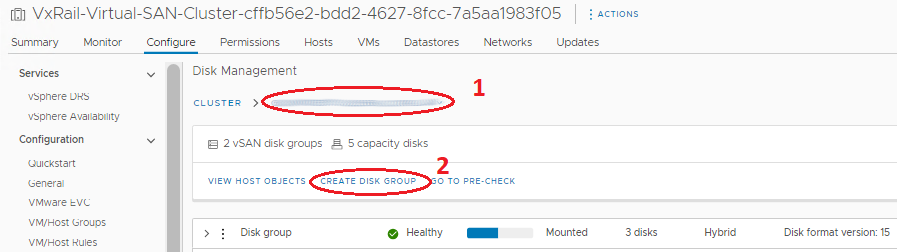

      2. Klicken Sie über dem Bereich Disk Groups auf die Schaltfläche Create Disk Group.
      3. Wählen Sie im angezeigten Fenster die Cache-Festplatte im Abschnitt Cache-Tier aus, wählen Sie ein oder mehrere Kapazitätslaufwerke im Abschnitt Capacity Tier aus und klicken Sie auf "OK".
         • Warten Sie, bis die Aufgabe „Add disks for use by Virtual San“ (Festplatten zur Nutzung mit Virutal SAN hinzufügen) abgeschlossen ist. Navigieren Sie zu Überwachen > Aufgaben , um den Fortschritt zu verfolgen.
         • Aktualisieren Sie oben auf der Seite und stellen Sie sicher, dass die Festplattengruppen korrekt aussehen (Festplatten in Verwendung haben eine genaue Nummer, Status lautet „Mounted“).
