고려사항

가능한 경우 SolVe 절차에 따라 디스크를 교체해야 합니다. 공인 당사자는 SolVe Online Portal에서 이러한 절차에 액세스할 수 있습니다.

vCenter 웹 클라이언트를 사용하여 드라이브를 수동으로 교체하는 단계는 일반적으로 표시됩니다. VXRM 데이터베이스를 수동으로 업데이트하는 단계는 Dell EMC 직원 및 파트너만 볼 수 있습니다.


1단계. 장애가 발생한 디스크 식별:

장애가 발생한 디스크의 물리적 슬롯을 알 수 없는 경우 식별하는 방법(예: vCenter에서 디스크를 장애로 표시했지만 iDRAC/VxRail Manager가 표시되지 않은 경우).

vCenter Client를 사용하여 장애가 발생한 디스크를 식별할 수 있습니다.

1. 호스트 및 클러스터 보기를 클릭합니다.
2. 왼쪽 창에서 클러스터 레벨 을 클릭합니다.
3. Configure(이전 버전에서 관리) -> vSAN -> 디스크 관리를 클릭합니다.
4. Disk Groups 패널에서 장애가 발생한 디스크가 있는 디스크 그룹을 찾아 디스크 그룹을 클릭하여 아래 디스크 그룹 디스크 섹션에 개별 디스크를 표시합니다.
5. 장애가 발생한 디스크를 식별하거나 확인하기 위한 두 가지 옵션이 있습니다.
   1. LED 깜박임으로 식별:


      1.  Disk Group Disks 섹션에서 장애가 발생한 디스크를 클릭합니다.
      2.  그런 다음 3점(...)을 클릭하고 LED 켜기(Turn on LED)를 선택합니다.

   2. naa를 통해 식별합니다. 수:

1. SSH를 통해 호스트에 연결하고 vSAN UUID와 일치시켜 디스크의 naa. vSAN UUID와 일치하여 디스크 수:

   1. # vdq -qH

      naa를 모두 표시합니다. # 및 vSAN UUID는 다음을 수행할 수 있습니다.



   2. # esxcli vsan storage list

      naa를 표시합니다. #, 가능한 경우 vSAN UUID 및 디스크 그룹의 UUID:


   3. 관련 vSAN UUID에 대해 naa. # 관련 vSAN UUID의 경우 아래 방법을 사용하여 naa를 확인할 수 있습니다. 제거 프로세스를 사용하여 디스크의
2. 디스크 그룹에서 마지막 4~6개의 숫자를 기록한 다른 디스크의 naa. 번호를 확인합니다. 호스트에 여러 디스크 그룹이 있는 경우 모든 디스크 그룹에 대해 이 작업을 수행합니다.
   1. VxRail Manager의 물리적 호스트 보기에서 vCenter의 naa. 번호를 VxRail Manager의 GUID 번호에 연결합니다.
   2. 목록에 없는 naa. #가 있는 디스크를 찾을 때까지 검색합니다. 이것이 장애가 발생한 디스크입니다.



2단계. 디스크 또는 디스크 그룹 제거:
사전 검사: 이러한 종류의 유지 보수를 수행하기 전에 서비스 VM을 포함한 모든 VM(Virtual Machine)에 최신 백업(클러스터 제외)이 있는지 확인하는 것이 '모범 사례'입니다. 시작하기 전에 장애가 발생하여 교체할 드라이브와 관련된 알림을 제외하고 클러스터의 상태는 양호해야 합니다. 수정이 필요한 하나 이상의 디스크 그룹이 없는 경우 vSAN에 전체 기능을 위한 충분한 공간이 남아 있지 않은 경우 이 절차를 수행해서는 안 됩니다 .

1.  vCenter 웹 클라이언트의 'Hosts and Clusters' 보기에서 액세스 가능성 보장을 사용하여 호스트를 유지 보수 모드로 전환합니다. 호스트를 마우스 오른쪽 버튼으로 클릭하고 유지 보수 모드로 전환(Enter Maintenance Mode)을 클릭합니다.

2. 클러스터를 선택하고 설정 > 디스크 관리를 > Configure(이전 버전의 경우 'Manage')로 이동합니다. (여기에서 이전 디스크 제거)

   1. 디스크 그룹에서 디스크를 제거하는 방법:

      • 참고: 고객이 중복 제거 및 압축을 사용하는 경우 개별 용량 드라이브를 개별적으로 제거/교체할수 없으며디스크 그룹을 제거하고 다시 생성해야 합니다. 디스크 그룹을 다시 생성하지 않고 중복 제거 및 압축된 디스크 그룹에 추가 용량 드라이브를 추가할 수 있습니다.
      • 참고: 장애가 발생한 드라이브가 캐시 계층 드라이브인 경우 디스크 그룹을 제거하고 다시 생성해야 합니다.
      1. 디스크 그룹 패널에서 올바른 호스트로 스크롤하고 장애가 발생한 디스크가 있는 디스크 그룹을 선택합니다.
      2. 호스트 목록 위에 는 디스크 보기 버튼이 있습니다.
      3. 영향을 받는 드라이브가 있는 디스크 그룹 아래의 드라이브 목록을 열고 선택합니다.

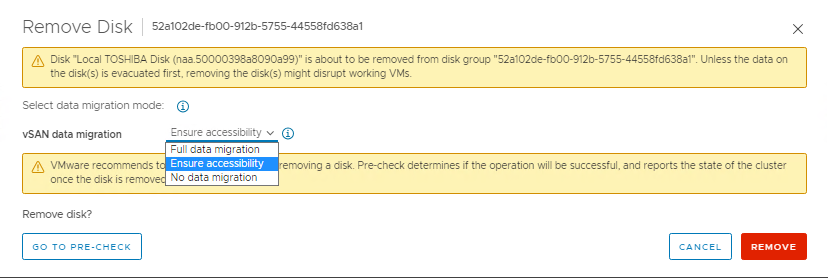

      4. 드라이브 목록 위의 디스크 제거 버튼을 클릭합니다. '전체 데이터 마이그레이션', '액세스 가능성 보장' 및 '데이터 마이그레이션 없음'(버전에 따라 단어 표현)에 대한 옵션이 있는 창이 표시됩니다. 호스트는 이미 위의 1단계에서 '액세스 가능성 보장'이 있는 유지 보수 모드에 있어야 하므로 전체 호스트의 모든 VM 오브젝트 데이터에 복제본이 있거나 클러스터의 다른 곳에 있어야 합니다. 이 부분에 대해 '데이터 마이그레이션 없음'을 선택합니다. 그런 다음 Remove를 클릭한다.
         • 'Remove disks from use by Virtual San' 작업이 완료될 때까지 기다립니다. Monitor > Tasks로 이동하여 진행 상황을 확인합니다.

   2. 전체 디스크 그룹을 제거하는 방법:

      장애가 발생한 드라이브가 캐시 계층 드라이브인 경우 디스크 그룹을 제거하고 다시 생성해야 합니다.

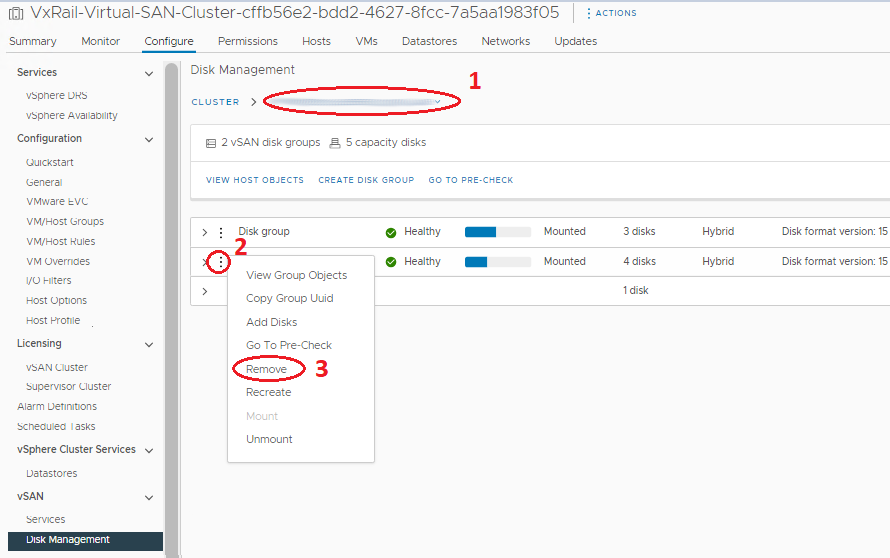

      1. Disk Groups 패널에서 올바른 호스트로 스크롤하고 장애가 발생한 디스크가 포함된 디스크 그룹을 선택합니다.
      2. 올바른 디스크 그룹을 선택하고 앞에 있는 3점을 클릭합니다.
      3. 메뉴에서 Remove를 클릭한 다. '전체 데이터 마이그레이션', '액세스 가능성 보장' 및 '데이터 마이그레이션 없음'(버전에 따라 단어 표현)에 대한 옵션이 있는 창이 표시됩니다. 호스트는 이미 위의 1단계에서 '액세스 가능성 보장'이 있는 유지 보수 모드에 있어야 하므로 전체 호스트의 모든 VM 오브젝트 데이터에 복제본이 있거나 클러스터의 다른 곳에 있어야 합니다. 이 부분에 대해 '데이터 마이그레이션 없음'을 선택합니다. 그런 다음 Remove를 클릭한다.
         • 'Remove disks from use by Virtual San' 작업이 완료될 때까지 기다립니다. Monitor > Tasks로 이동하여 진행 상황을 확인합니다.

3단계. 장애가 발생한 디스크를 물리적으로 교체합니다.

해결 절차에는 안전 지침 및 이 단계를 수행하는 방법에 대한 정보가 있습니다. 일반적으로 교체용 드라이브가 캐리어와 함께 제공되지 않으므로 장애가 발생한 디스크에서 캐리어를 분리하고 교체용 디스크를 배치해야 합니다. I/O 트래픽이 발생할 수 있는 동안 실수로 잘못된 드라이브를 분리하지 않도록 이 단계에서 호스트는 여전히 MM에 있어야 합니다. 위험을 더 줄이려면 드라이브를 물리적으로 교체하기 전에 호스트의 전원을 끄십시오. 하지만 이는 필요하지 않은 것으로 간주됩니다.

4단계. 새 디스크를 로컬로 표시합니다.

1.  탐색기에서 호스트를 선택하고 Manage > Storage > Storage Devices로 이동합니다.
2.  'Storage Devices' 가운데 패널에서 올바른 디스크를 선택합니다. 유형 디스크가 있고 데이터 저장소가 할당되지 않은 디스크여야 합니다.
3.  디바이스를 로컬로 표시하려면 위에서 올바른 옵션을 선택합니다. 사용 가능한 옵션이 'Remote'로 표시하는 경우 디스크가 이미 로컬입니다.

5단계. 새 디스크 또는 디스크 그룹 추가:

디스크를 추가하거나 디스크 그룹을 다시 생성하기 전에 디스크가 로컬로 표시되어 있는지 확인합니다.

1. 클러스터를 선택하고 Configure(또는 이전 버전의 경우 'Manage') > Settings > Disk Management로 이동합니다. (여기에서 새 디스크 추가)

   1. 디스크 그룹에 디스크를 추가하는 방법:

      • 참고: 디스크 그룹을 다시 생성하지 않고 중복 제거 및 압축된 디스크 그룹에 추가 용량의 드라이브를 추가할 수 있습니다.
      1. 디스크 그룹 패널에서 올바른 호스트로 스크롤하고 새 디스크가 추가된 디스크 그룹을 선택합니다.
      2. 올바른 디스크 그룹을 선택하고 앞에 있는 3점을 클릭합니다.
      3. 표시되는 메뉴에서 디스크 추가(Add Disks)를 선택합니다. 팝업 창에 드라이브를 표시하고(드라이브가 이 창에 표시되지 않으면 드라이브가 로컬로 표시되었는지 확인) Add를 클릭합니다.
         • 'Add disks for use by Virtual San' 작업이 완료될 때까지 기다립니다. Monitor > Tasks로 이동하여 진행 상황을 확인합니다.
         • 페이지 상단에서 새로 고치고 디스크 그룹이 올바르게 표시되는지 확인합니다(사용 중인 디스크에는 정확한 번호가 있으며 상태는 Mounted로 표시됨).

   2. 전체 디스크 그룹을 추가하거나 다시 생성하는 방법:

      1. Disk Groups 패널에서 디스크 그룹이 생성된 올바른 호스트로 스크롤합니다.
      2. 디스크 그룹 패널 위에서 디스크 그룹 생성(Create Disk Group) 단추를 클릭합니다.
      3. 표시되는 창에서 Cache Tier 섹션에서 캐시 디스크를 선택하고 Capacity Tier 섹션에서 하나 이상의 용량 드라이브를 선택하고 'OK'를 클릭합니다.
         • 'Add disks for use by Virtual SAN' 작업이 완료될 때까지 기다립니다. Monitor > Tasks로 이동하여 진행 상황을 확인합니다.
         • 페이지 상단에서 새로 고치고 디스크 그룹이 올바르게 표시되는지 확인합니다(사용 중인 디스크에는 정확한 번호가 있으며 상태는 Mounted로 표시됨).
