Data Domain. Как настроить iDRAC на DD3300

В этой статье подробно описаны шаги по настройке доступа к контроллеру DD3300 iDRAC во время начальной настройки и развертывания системы.

По умолчанию для порта iDRAC выбрана конфигурация IP: 192.168.0.120

• Пользователь: root
• Пароль: Серийный номер PSNT на бирке устройства (Ref: Data Domain. Как найти сервисный код и серийный номер

Веские причины обеспечить конфигурацию и доступность iDRAC:

• Для включения и выключения питания администраторам может потребоваться iDRAC по умолчанию
• Техническим специалистам функции iDRAC необходимы для поиска и устранения неисправностей, связанных с отключением системы, определения базовых аппаратных сбоев или диагностики системы.

Методы доступа iDRAC

• После настройки можно открыть веб-интерфейс iDRAC через поддерживаемый браузер (рекомендуется IE) для просмотра статусов аппаратных компонентов и различной системной информации.
• Удаленный или виртуальный сеанс консоли KVM можно инициировать из веб-интерфейса iDRAC, что позволяет просматривать сеанс и взаимодействовать с ним во время цикла проверки POST и загрузки системы.

Как изменить настройки iDRAC по умолчанию.

1. Выключите питание устройства
   DD3300 Из DD-CLI (SSH):

   #system poweroff

2. Установите последовательное подключение к DD3300 с помощью нуль-модемного кабеля (порты KVM спереди и сзади отключены)
3. Нажмите кнопку питания на передней панели устройства DD, чтобы включить его.

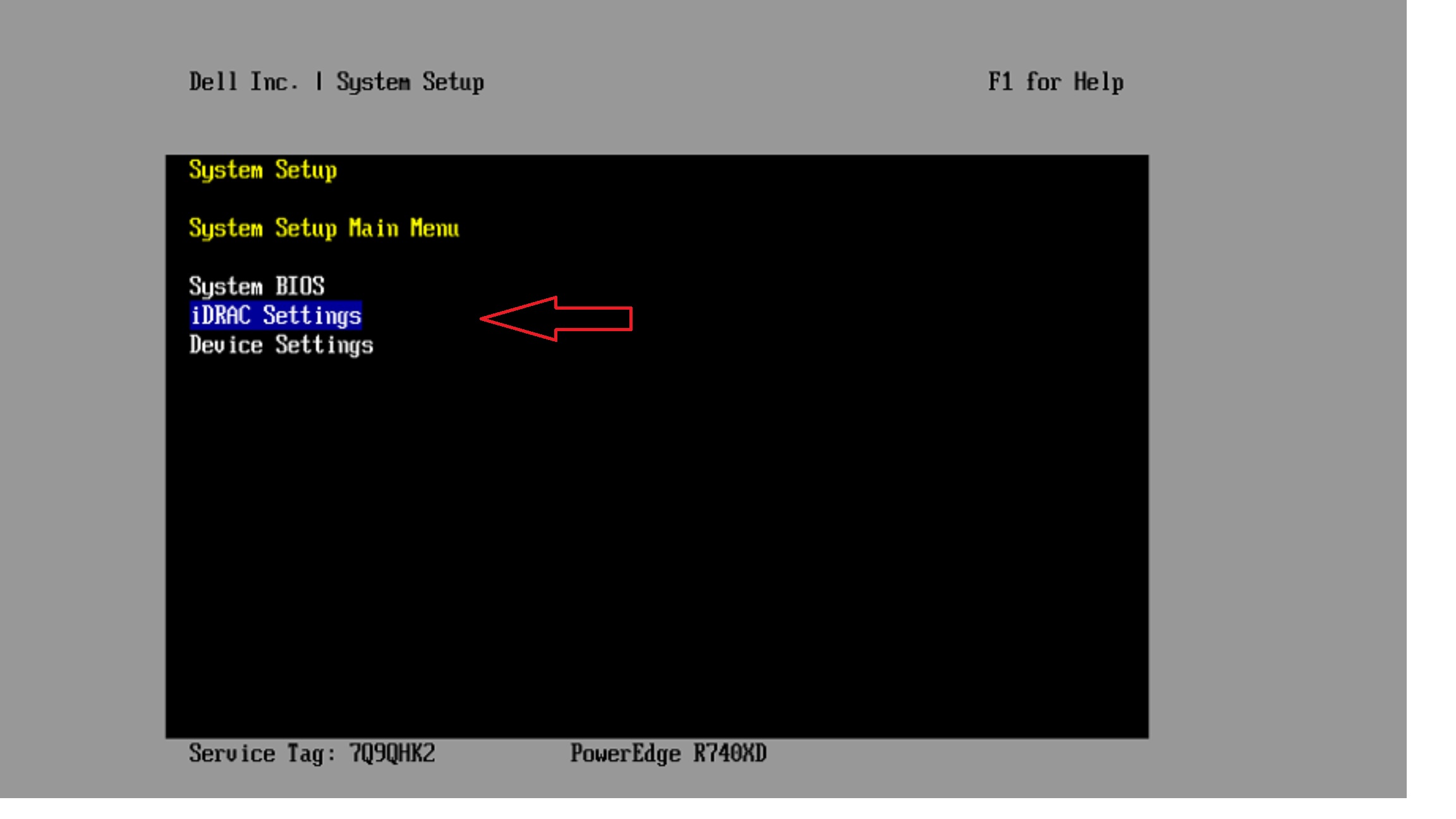

4. Нажмите F2 при появлении запроса с параметром «F2 = System Setup»; Далее будет представлено следующее меню:
5. Если появится запрос, введите настроенный пароль программы настройки системы, чтобы продолжить. Если у вас не указан правильный пароль программы настройки системы, доступ к iDRAC и программе настройки BIOS будет заблокирован.
   Выберите «iDRAC Settings».
   ПРИМЕЧАНИЕ. Lifecycle Controller НЕ поддерживается на этой платформе DD. Не выбирайте параметр «F10 = Lifecycle Controller», так как он не позволяет пользователю настроить параметры порта iDRAC, и после запуска «Lifecycle Controller» он будет непрерывно загружаться в режиме «Lifecycle Controller» до тех пор, пока не будет завершено все меню настройки. Единственный способ выйти из «Lifecycle Controller» в этом случае — нажать CTRL + E или выключить и снова включить устройство.

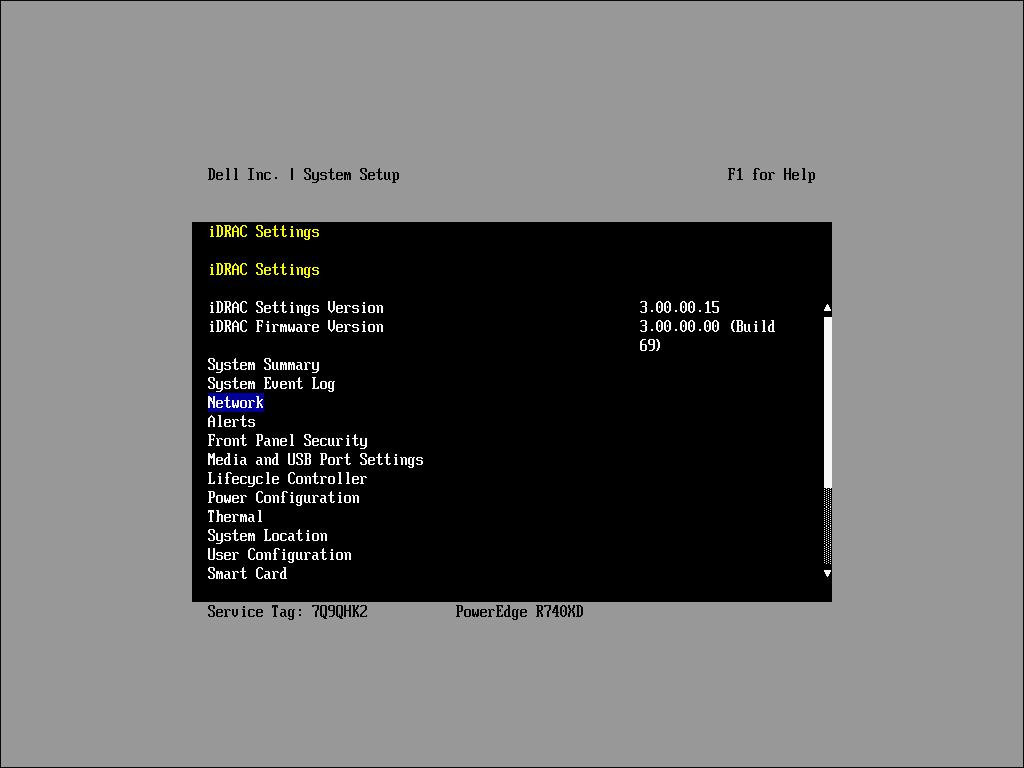

6. Выберите «Network» в главном меню iDRAC.

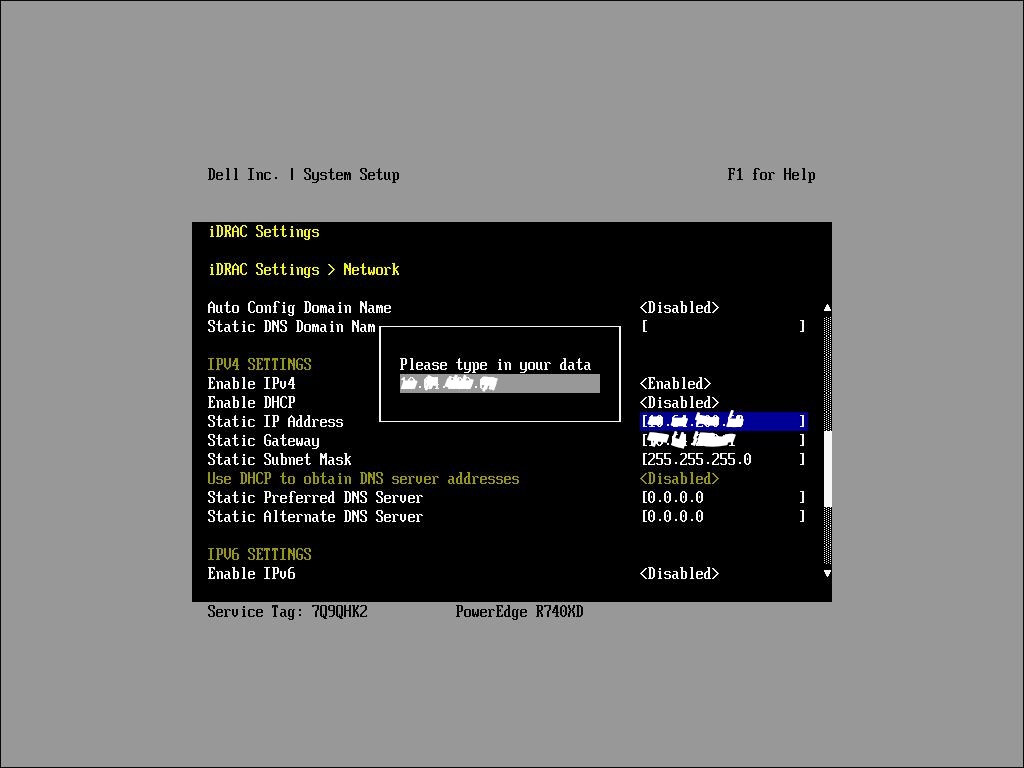

7. Прокрутите вниз по различным сетевым параметрам до раздела «IPV4 SETTINGS»
8. Нажмите клавишу Enter на клавиатуре. Откроется окно ввода поля. Используйте Ctrl + H , чтобы удалить текущий текст
   ПРИМЕЧАНИЕ. Текст может не отображаться в поле при удалении или вводе.
9. Введите IP-адрес, затем нажмите Enter и подтвердите правильность адреса.

10. Повторите эту процедуру для адресов шлюза и маски подсети соответственно.


11. После ввода необходимых настроек нажмите ESC , чтобы вернуться к меню

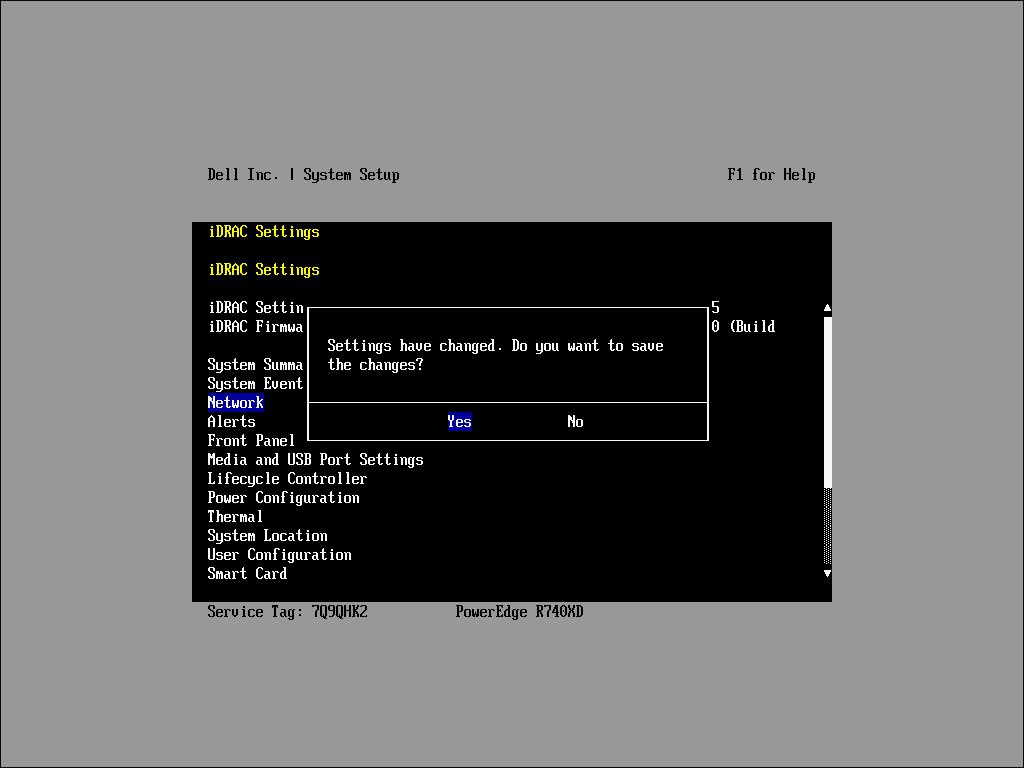

12. Нажимайте клавишу ESC , пока не появится пункт сохранения изменений

13. Выберите «Да».


14. Система перезагрузится, и IP-адрес iDRAC будет применен к системе
15. Войдите в веб-интерфейс iDRAC, указав в браузере настроенный IP-адрес

• Контроллер iDRAC работоспособен и доступен, даже если операционная система не загружается, поэтому его можно использовать для поиска и устранения неисправностей в случае сбоя системы или для удаленного включения/выключения питания.
• Сбор журналов (журнал TSR), включение/выключение питания системы и состояние оборудования — единственные функции DD для iDRAC на данном этапе.
• Кроме того, если доступ к последовательному порту недоступен, можно напрямую подключить ноутбук к IP-адресу iDRAC по умолчанию, затем войти в пользовательский интерфейс iDRAC и перейти в меню параметров, где можно изменить настройки по умолчанию.

Если утерян или забыт пароль программы настройки системы, его можно сбросить, выключив питание устройства и переместив перемычки на правильные контакты.

Процедура
сброса пароля «Настройка»:Эта процедура также описана в руководстве по эксплуатации платформы в разделе Отключение забытого пароля:

• Откройте верхнюю крышку
• Снятие салазок диска среднего монтажа
• Вид на прибор спереди
• Посмотрите на ~ 2 см до задней части маркировки CPU2 на материнской плате
• Есть две черные перемычки (очень маленькие)
• Тот, что находится в задней части устройства, помечен PWRD_EN. Это тот, который необходимо изменить, чтобы сбросить настройки PW.
• По умолчанию PWRD_EN находится на двух левых контактах 2 и 4
• Переместите его на контакты 4 и 6
• Включите устройство и полностью загрузите его
• Корректное выключение питания устройства
• Установите перемычку обратно на исходные контакты 2 и 4
• Загрузите систему и войдите в BIOS без необходимости предварительной настройки.
• При необходимости администратор может сбросить пароль программы настройки на известный PW

Ссылка:
Сброс пароля BIOS и iDRAC на DD3300 (может потребоваться вход в систему)
