这些指南将分步介绍如何安全地拆卸 OptiPlex 3050 AIO 计算机的客户可更换部件 （CRU）。（CRU 是计算机中无需由工程师进行拆卸或更换的部件。）这些指南包含有关相关内容的图片。

目录：

  1. CRU 拆卸指南
  2. 拆卸说明



拆卸指南



如果这些指南不涵盖您希望执行的操作，则您需要参考 计算机手册。

本文介绍在使用电气设备之前要考虑的安全做法。


返回页首

Cause

不适用。

Resolution



拆卸说明



|

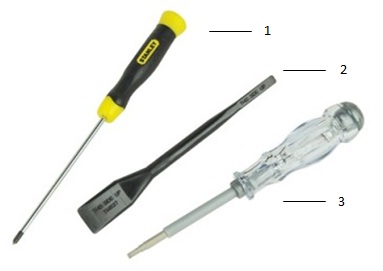

必需工具

1 小号梅花槽螺丝刀 2 塑料尺
3 小号平头螺丝刀

提醒：请注意，使用大型梅花槽或平头螺丝刀可能会导致损坏螺钉的头。如果没有可供现场工程师使用的专业工具，这会使他们无法被移除。



  1. 卸下支架前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

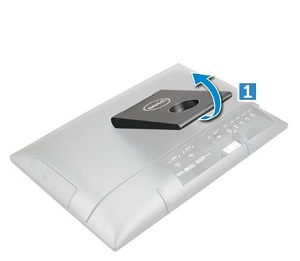

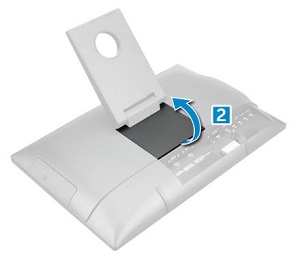

  2. 要卸下支架，请将计算机置于其屏幕上。（检查屏幕下是否没有任何东西。）将护盖从转轴上提起，以露出支架护盖。[1] 握住支架，将支架护盖提离计算机。[2]

支架 01支架 02

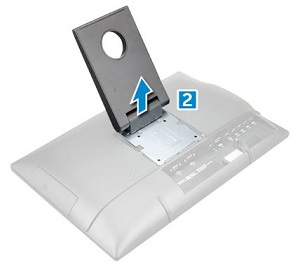

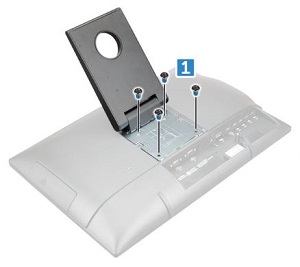

  1. 拧下将支架固定至计算机的四 （4） 颗螺钉。[1] 推动支架，直至其从固定卡舌中释放，然后将其提离计算机。[2]

支架 03支架 04



  1. 卸下光驱（ODD、DVD、CD-ROM）前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下支架。

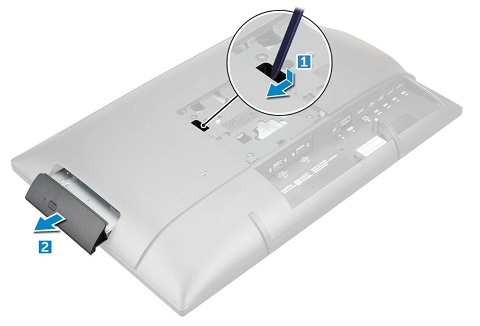

  2. 要卸下光盘驱动器，请使用塑料尺向下按压支架原来所在位置左侧的固定卡舌。[1] 从计算机卸下驱动器。[2]

ODD 01



  1. 卸下后盖前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下支架和 ODD。

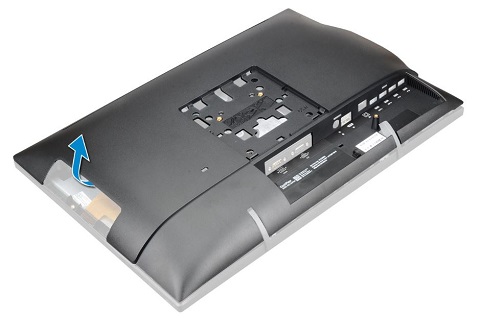

  2. 要卸下后盖，请使用塑料划片或类似的工具从 ODD 插槽周围撬起护盖。从左侧开始，将护盖提离计算机。

后盖 01



  1. 拆卸防盗开关之前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下 支架 、 ODD 和后盖 。

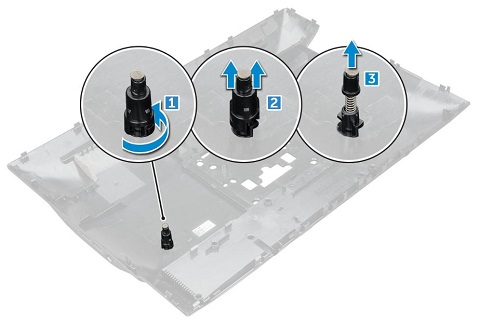

  2. 要从后盖上卸下防盗开关，请按顺时针方向旋转开关固定器，直至其从后盖解锁。[1] 向上提起固定器，使其脱离开关。[2] 现在取出开关。[3]

入侵 01



  1. 拆下系统主板护盖前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 卸下 支架 、 ODD 和后盖 。

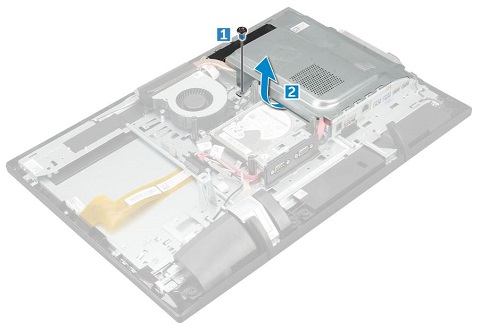

  2. 要卸下系统板护罩，请拧下将护罩固定至计算机的一颗螺钉。[1]

护罩 01

  1. 将护罩向上提离计算机。[2]



  1. 卸下硬盘 (HDD) 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

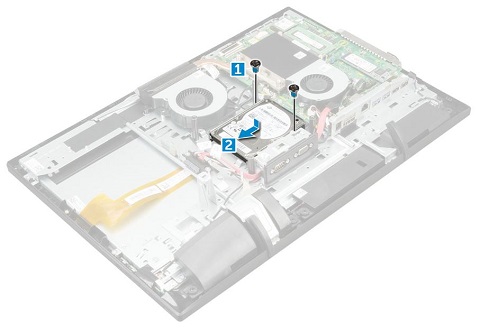

  2. 要卸下 HDD，请拧下将 HDD 固定至计算机的两 （2） 颗螺钉。[1] 将 HDD 滑动到左侧，然后将其提离计算机。[2]

HDD 01



  1. 卸下内存前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

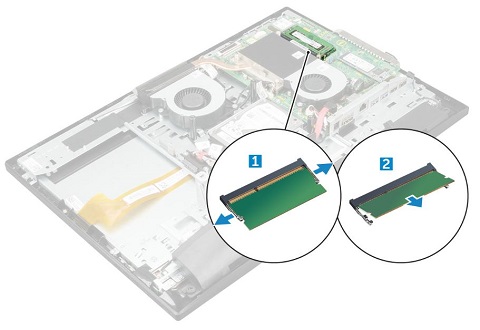

  2. 要卸下内存模块，请将固定夹撬离模块，直至其以一定角度从连接器弹出 [1]。

内存 01

  1. 拉动模块，使其脱离接头。[2]

提醒：对计算机中安装的任何其他内存 DIMM 重复步骤 2 和 3。



  1. 卸下固态硬盘 (SSD) 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

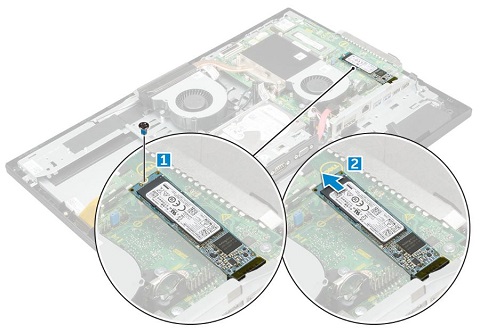

  2. 要卸下 SSD，请拧下将卡固定至计算机的一颗螺钉。[1]

SSD 01

  1. 将卡向上提离连接器。[2]



  1. 卸下钮扣电池前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

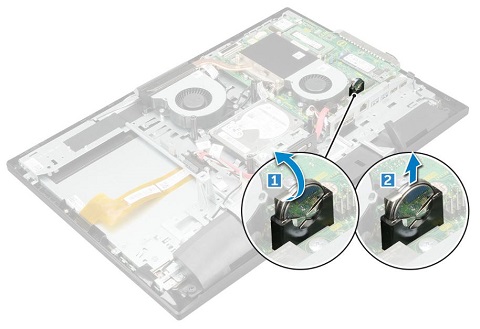

  2. 要卸下币形电池，请按压电池固定闩锁 [1]，然后将电池提离连接器。[2]

纽扣电池 01



  1. 卸下扬声器前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

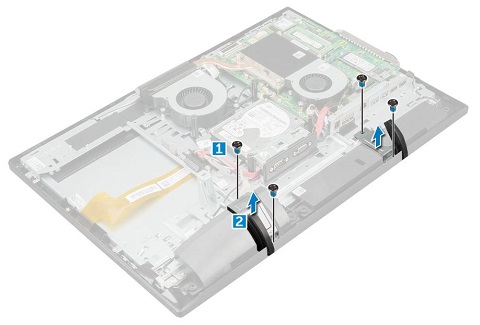

  2. 要卸下扬声器护盖，请拧下将护盖固定至计算机的四 （4） 颗螺钉。[1] 将护盖提离计算机。[2]

扬声器 01

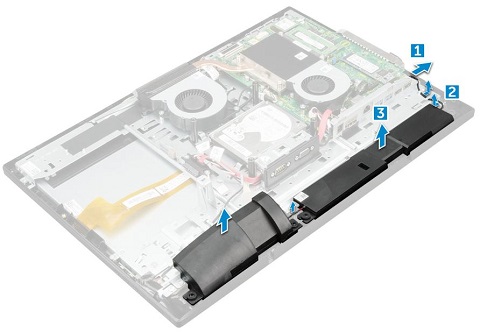

  1. 要卸下扬声器，请断开扬声器线缆与计算机的连接 [1]，然后从固定夹中抽出线缆。[2]

扬声器 02

  1. 将扬声器模块提离计算机。[3]



  1. 卸下 WiFi (WLAN) 卡前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

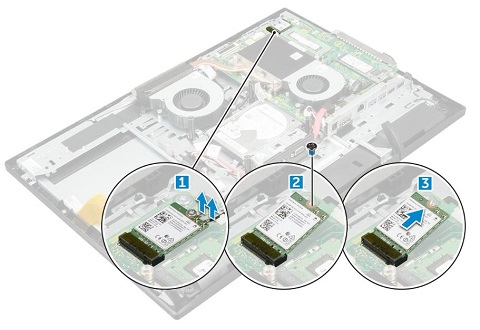

  2. 要卸下 WLAN 卡，请从卡拔下天线线缆。（这些是弹压式接头，可使用拇指指甲或塑料尺将其弹出。）[1]

WLAN 01

  1. 拧下将卡固定至计算机的一颗螺钉。[2]

  2. 以一定角度向上提起卡的可用端，然后从计算机上的连接器中提出。[3]



  1. 拆卸系统风扇前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

    3. 断开计算机以及所有连接设备的电源插座。

    4. 请卸下支架、ODD、后盖和系统主板护罩。

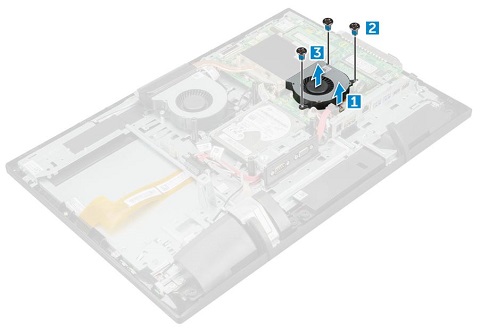

  2. 要卸下计算机风扇，请断开风扇线缆的连接。[1] 拧下将风扇固定至计算机的三 （3） 颗螺钉。[2]

风扇 01

  1. 提起系统风扇，使其脱离计算机。[3]

如果您需要更多帮助，请联系技术支持。
