Guide visuel du Dell Latitude 15 5580
Summary: Cet article est un guide visuel des ports externes et des fonctionnalités de l’ordinateur portable Dell Latitude 15 5580.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
L’article suivant fournit un guide visuel de votre ordinateur Latitude 5580 et répertorie ses ports externes et ses fonctionnalités.
Remarque : Pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/manuals
Sommaire :
- Vue avant
- Vue arrière
- Vue du dessus
- Vue du dessous
- Vue du côté gauche
- Vue de droite
- Vue de l'adaptateur CA
- Informations supplémentaires
Vue avant

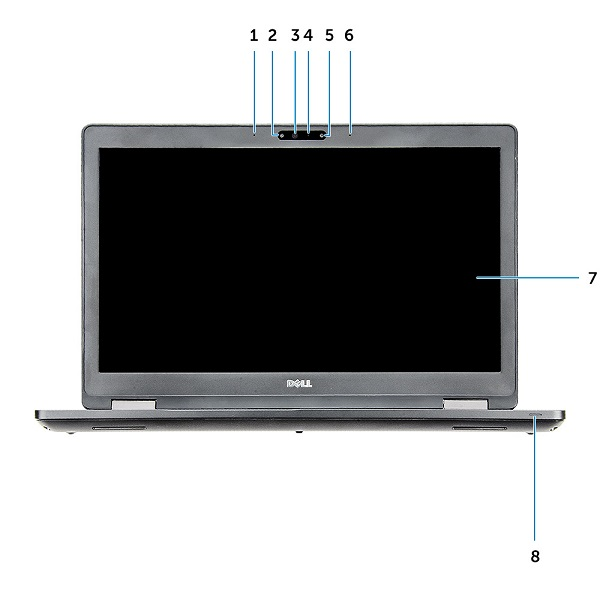

(Fig. 1 Vue avant)
| 1 | Microphones matriciels | 2 | Caméra infrarouge (IR) (en option) |
| 3 | Émetteur infrarouge (IR) (en option) | 4 | Voyant d’état de la caméra (en option) |
| 5 | Caméra (en option) | 6 | Microphones matriciels |
| 7 | Écran LCD | 8 | LED d’état de charge et de batterie |
Remarque : Le système est livré avec la caméra HD en standard, la caméra infrarouge est disponible en option au moment de l’achat.
Vue arrière

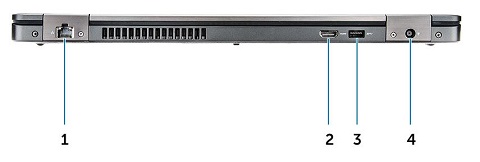

(Fig.2 Vue arrière)
| 1 | Connecteur du port réseau (NIC) | 2 | Connecteur du port HDMI |
| 3 | Connecteur de port USB 3.0 | 4 | Connecteur d’alimentation (entrée CC) |
Vue du dessus

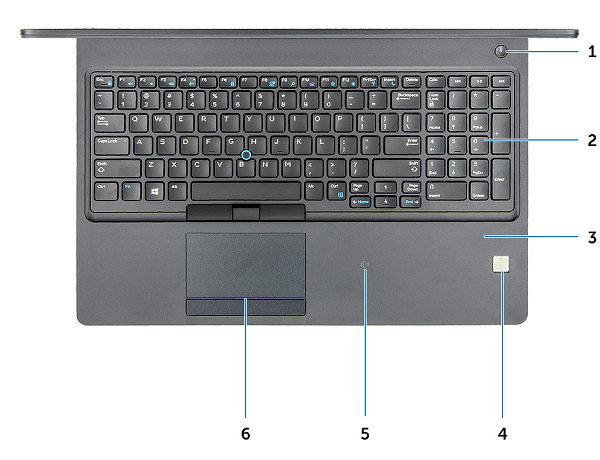

(Fig. 3 Vue de dessus)
| 1 | Bouton d'alimentation | 2 | Clavier |
| 3 | Repose-mains | 4 | Lecteur d’empreintes digitales (en option) |
| 5 | Récepteur NFC (Near Field Contact) | 6 | Pavé tactile |
Remarque : Pour obtenir le guide du clavier, reportez-vous à l’article suivant :
Vue du dessous

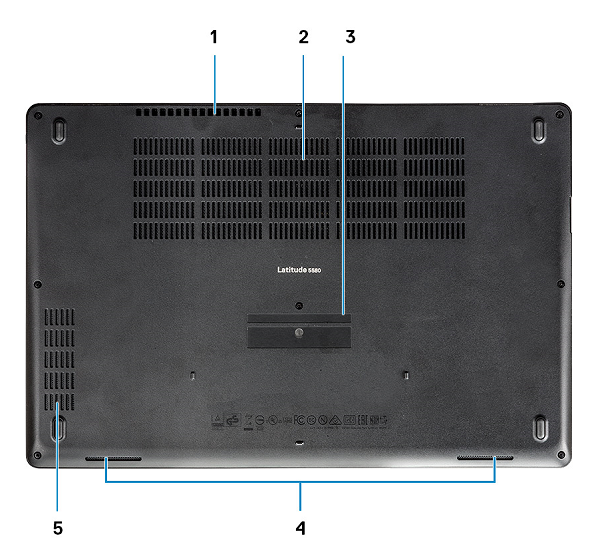

(Fig. 4 Vue de dessous)
| 1 | Orifices d’aération du ventilateur | 2 | Orifices d’aération du ventilateur |
| 3 | Étiquette de numéro de série | 4 | Haut-parleur |
| 5 | Orifices d’aération du ventilateur |
Vue du côté gauche

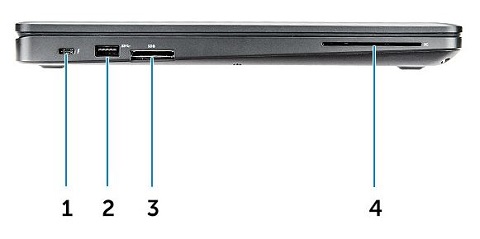

(Fig.5 Vue de gauche)
| 1 | Connecteur de port Type-C/DisplayPort ou USB 3.0/Thunderbolt 3 (en option) | 2 | Connecteur de port USB 3.0 |
| 3 | Lecteur de carte SD | 4 | Lecteur de carte intelligent (en option) |
Vue de droite

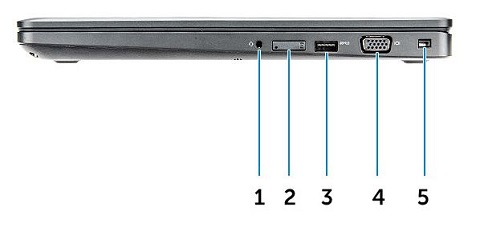

(Fig.6 Vue de droite)
| 1 | Connecteur du port casque | 2 | Logement de carte SIM (en option) |
| 3 | Connecteur de port USB 3.0 avec PowerShare | 4 | Connecteur du port VGA |
| 5 | Emplacement pour câble de sécurité |
Vue de l'adaptateur CA
(Fig.7 Adaptateurs 65 W, 65 W sans BFR / PVC, 90 W.)
| Type 65 W/90 W | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A/4,62 A (continu) |
| Alimentation de sortie | 65 W/90 W |
| Tension de sortie | 19,5 V CC |
Informations supplémentaires :
Cause
Sans objet
Resolution
Sans objet
