Ilustrowany podręcznik komputera Dell Latitude E7470
Summary: Niniejszy artykuł stanowi ilustrowany przewodnik zawierający informacje na temat portów zewnętrznych i funkcji notebooka Latitude E7470.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
UWAGA: Aby dowiedzieć się więcej o każdej lokalizacji, przejdź do instrukcji systemu pod adresem https://www.dell.com/support/home/en-us?app=manuals
Poniższy artykuł zawiera ilustrowany przewodnik komputera Latitude E7470 oraz wymienia jego porty zewnętrzne i funkcje komputera.
Spis treści:
- Widok z przodu
- Widok z tyłu
- Widok przedniej krawędzi
- Widok z dołu
- Widok z lewej strony
- Widok z prawej strony
- Widok zasilacza sieciowego
- Inne informacje:
Widok z przodu

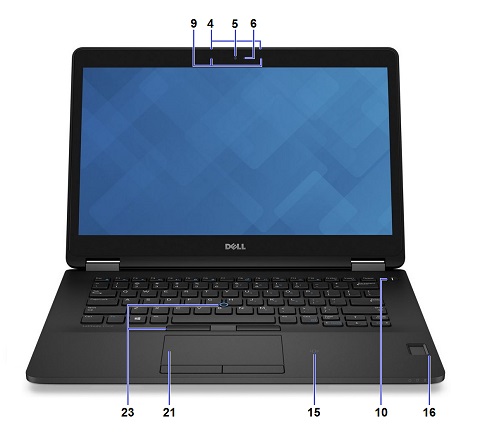

Rysunek 1. Widok z przodu (otwarta obudowa)
| 4 | Mikrofony (tylko ekran dotykowy) | 5 | Kamera |
| 6 | Wskaźnik LED stanu kamery | 9 | Mikrofony (tylko bez ekranu dotykowego) |
| 10 | Przycisk zasilania (bez diody LED) | 15 | Bezdotykowy czytnik kart inteligentnych (opcjonalny) |
| 16 | Czytnik linii papilarnych (opcjonalny) | 21 | Panel dotykowy |
| 23 | Wodzik / panel dotykowy (opcjonalne) |
UWAGA: Przewodnik po klawiaturze można znaleźć w następującym artykule:
Powrót do góry
Widok z tyłu

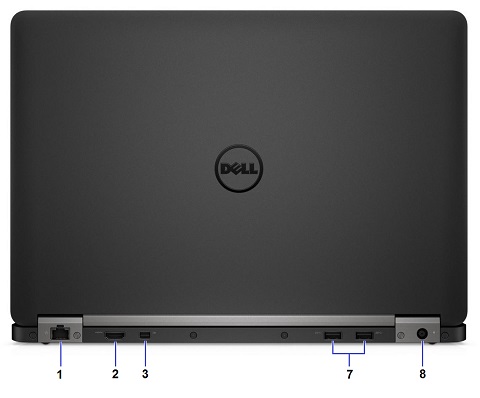

Rysunek 2. Widok z tyłu
| 1 | Złącze Ethernet (NIC) | 2 | Złącze HDMI |
| 3 | Złącze DisplayPort | 7 | 2 × złącze USB 3.0 |
| 8 | Złącze zasilacza |
Widok przedniej krawędzi

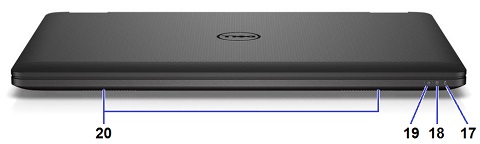

Rysunek 3. Widok przedniej krawędzi
| 17 | Wskaźnik LED stanu akumulatora | 18 | Wskaźnik LED aktywności dysku twardego |
| 19 | Wskaźnik LED stanu zasilania | 20 | Głośniki |
Widok z dołu

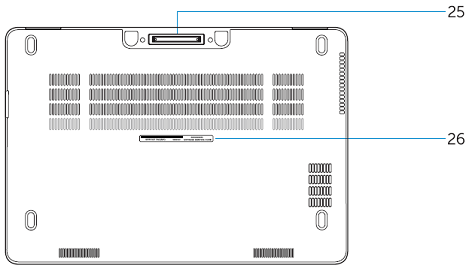

Rysunek 4. Widok z dołu
| 25 | Złącze dokowania | 26 | Etykieta z kodem Service Tag / kodem usług ekspresowych. |
Widok z lewej strony

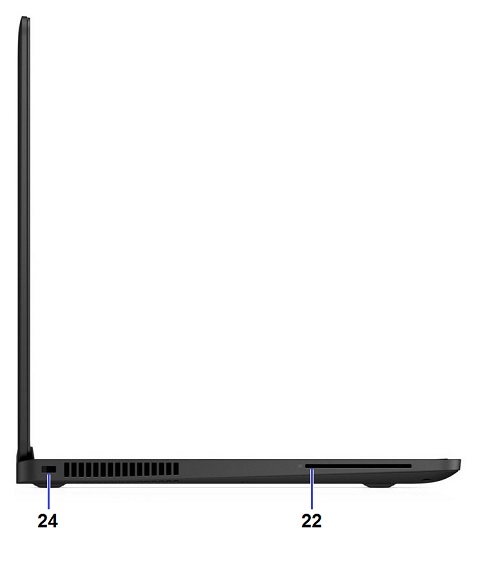

Rysunek 5. Widok z lewej strony
| 22 | Czytnik kart Smart Card (opcjonalny) | 24 | Szczelina linki zabezpieczającej |
Widok z prawej strony
Rysunek 6. Widok z prawej strony
| 11 | Port karty SIM (opcjonalny) | 12 | Złącze USB 3.0 z funkcją PowerShare |
| 13 | Czytnik kart pamięci | 14 | Złącze słuchawek. |
Widok zasilacza sieciowego
Rysunek 7. Zasilacz sieciowy 65 W
| Typ 65 W serii E5 | Opis |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 3,34 A (ciągły pobór) |
| Prąd wyjściowy | 65 W |
| Napięcie wyjściowe | 19,5 V prądu stałego |
Rysunek 8. Zasilacz sieciowy 90 W
| Typ 90 W E5 | Opis |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 4,62 A (ciągły pobór) |
| Prąd wyjściowy | 90 W |
| Napięcie wyjściowe | 19,5 V prądu stałego |
Inne informacje:
Cause
Nie dotyczy
Resolution
Nie dotyczy
