Stacja robocza Precision Tower 3630: Ilustrowany podręcznik użytkownika komputera

Summary: Ten artykuł stanowi ilustrowany przewodnik po portach zewnętrznych i funkcjach stacji roboczej Precision 3630 Tower oraz niektórych jej wewnętrznych częściach dostarczanych z firmy Dell. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Poniższy artykuł zawiera ilustrowany przewodnik po stacji roboczej Precision 3630 Tower oraz wymienia jej porty zewnętrzne i funkcje.


SLN314149_en_US__1icon Uwaga: Aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/support.


Spis treści:

  1. Widok z przodu
  2. Widok z tyłu
  3. Umiejscowienie kodu Service Tag
  4. Informacje dodatkowe:



Widok z przodu



SLN314149_en_US__23630_Front_BK

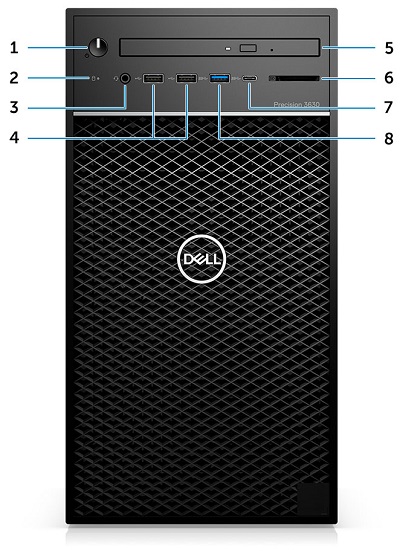

(Rys. 1. Widok z przodu)



1 Przycisk zasilania/wskaźnik diagnostyczny 2 Wskaźnik LED aktywności dysku twardego
3 Zestaw słuchawkowy stereo / mikrofon stereo 3,5 mm Złącze combo 4 Złącze USB 2.0 typu A × 2
5 Napęd optyczny / czytnik kart CAC (opcjonalnie) 6 Czytnik kart pamięci (opcjonalny)
7 Złącze USB 3.1 typu C 8 Złącze USB 3.1 typu A


Powrót do góry



Widok z tyłu



SLN314149_en_US__33630_Rear_BK

(Rys. 2 Widok z tyłu)



1 Złącze szeregowe 2 Złącze klawiatury PS/2
3 Złącze myszy PS/2 4 Kod Service Tag
5 2 × złącze DisplayPort 6 Opcjonalne gniazdo kart towarzyszących VGA, DP, HDMI i Type-C
7 2 × złącze USB 2.0 Type-A z funkcją SmartPower 8 Złącze sieciowe (NIC)
9 Złącze USB 3.1 Gen1 × 4 10 Złącze liniowego wyjścia audio
11 Zatrzask zwalniający zawiasy zasilacza 12 Gniazda kart rozszerzeń
13 Kensington / gniazdo kłódki 14 Zatrzask zwalniający pokrywy
15 Złącze zasilania 16 Przycisk wbudowanego autotestu (BIST) zasilacza (PSU)
17 Dioda LED wbudowanego autotestu (BIST) zasilacza 18 Zatrzask zwalniający zawiasy zasilacza


Powrót do góry



Umiejscowienie kodu Service Tag



SLN314149_en_US__43630_Tag_BK

(Rys. 3 Umiejscowienie kodu Service Tag)


Powrót do góry



Informacje dodatkowe:




Powrót do góry
