Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7080 MFF (fattore di forma micro)

Summary: Queste guide illustrano in modo dettagliato le operazioni per la rimozione sicura delle unità sostituibili dal cliente (CRU) di un computer OptiPlex 7080 (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse delle immagini che fungono da riferimento per quanto descritto. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio

Cause

N/D

Resolution

Istruzioni per la rimozione



Nota: cliccare sul titolo della sezione che si vuole aprire di seguito per visualizzare i contenuti.



|



ReqTools_E7450_BKeith_01



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono a disposizione dei nostri ingegneri on-site.



  1. Operazioni preliminari alla rimozione del coperchio del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

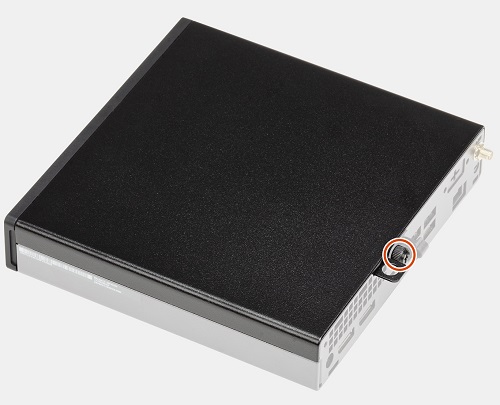

  2. Guardando la parte posteriore del PC, allentare la vite di fissaggio del coperchio allo chassis.

CRU_7080_MFF_Door_1_BK

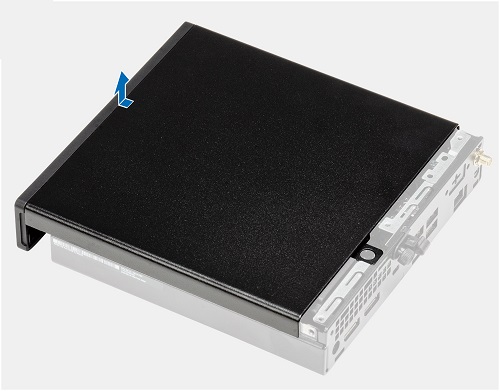

  1. Spingere il coperchio verso la parte anteriore del PC. Sollevare e rimuovere il pannello di accesso quando le linguette di fissaggio si sganciano.

CRU_7080_MFF_Door_2_BK



  1. Operazioni preliminari alla rimozione dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

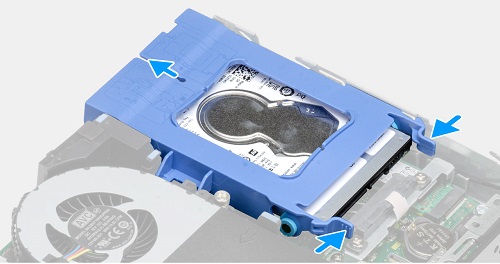

  2. Questo sistema può alloggiare una singola unità HDD da 21/2" nell'angolo anteriore sinistro del sistema. Premere le linguette blu verso l'unità e tirare la staffa verso di sé.

CRU_7080_MFF_HDD_1_BK

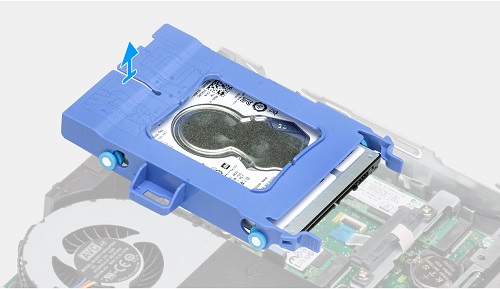

  1. Sollevare la staffa ed estrarla dal sistema.

CRU_7080_MFF_HDD_2_BK

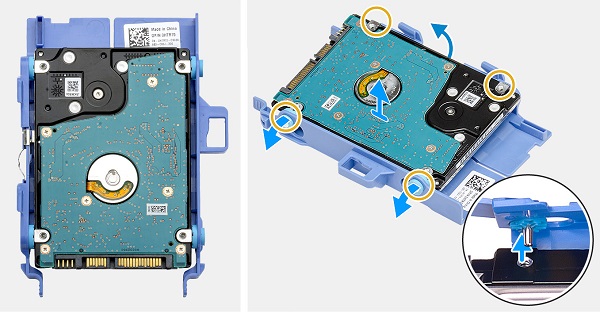

  1. Estrarre dall'unità i due dispositivi di tenuta su un lato della staffa blu. L'unità dovrebbe quindi liberarsi sull'altro lato.

CRU_7080_MFF_HDD_3_BK



  1. Operazioni preliminari prima della rimozione dell'unità SSD:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo dell'unità.

Scheda SSD PCIe M.2 2230:

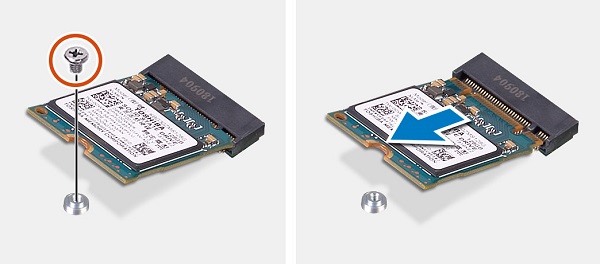

  1. Lo slot per la scheda M.2 si trova nell'angolo posteriore sinistro del sistema. Rimuovere la vite che fissa la scheda alla scheda madre.

CRU_7080_MT_SSD_1_BK

  1. L'estremità della scheda si solleva. Afferrarla ed estrarla dal connettore e dal sistema.

Scheda SSD PCIe M.2 2280:

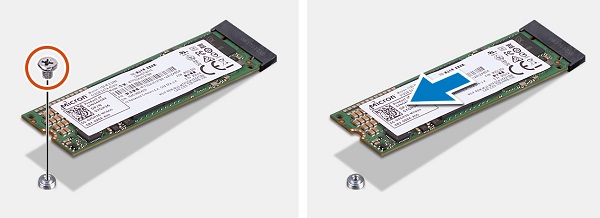

  1. Lo slot per la scheda M.2 si trova sotto la staffa dell'unità nella parte centrale del sistema. Rimuovere la vite che fissa la scheda alla scheda madre.

CRU_7080_MT_SSD_2_BK

  1. L'estremità della scheda si solleva. Afferrarla ed estrarla dal connettore e dal sistema.



  1. Operazioni preliminari alla rimozione del gruppo ventola:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

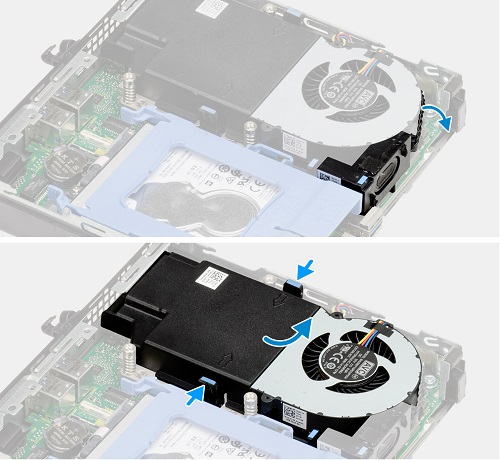

  2. La ventola si trova sul lato destro dello chassis. Disinstradare il cavo della ventola e premere le linguette blu l'una verso l'altra.

CRU_7080_MFF_Fan_1_BK

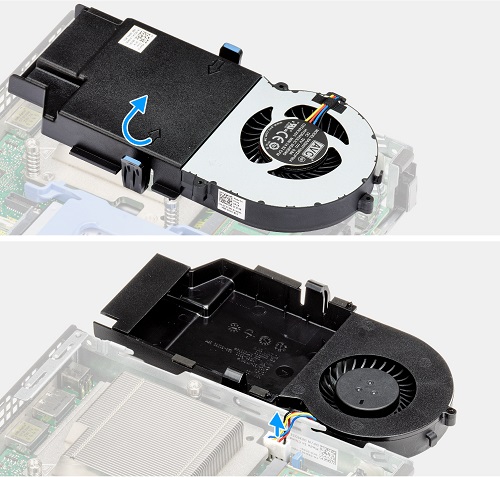

  1. Capovolgere il gruppo ventola e scollegare il relativo cavo prima di estrarlo completamente dal sistema.

CRU_7080_MFF_Fan_2_BK



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo ventola.

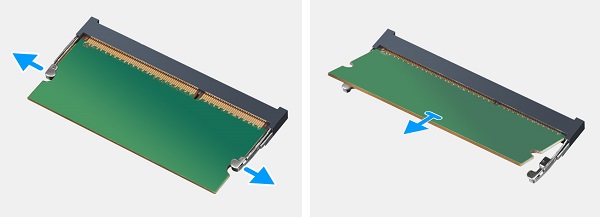

  2. Gli slot di memoria si trovano sotto il gruppo ventola. Allontanare le clip di blocco su entrambi i lati del modulo DIMM facendolo sollevare dal relativo slot.

CRU_7080_MFF_Memory_1_BK

  1. Estrarre il modulo di memoria DIMM dallo slot e dallo chassis.

Nota: Ripetere questi passaggi per eventuali altri moduli di memoria DIMM presenti nel sistema.



  1. Operazioni preliminari alla rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

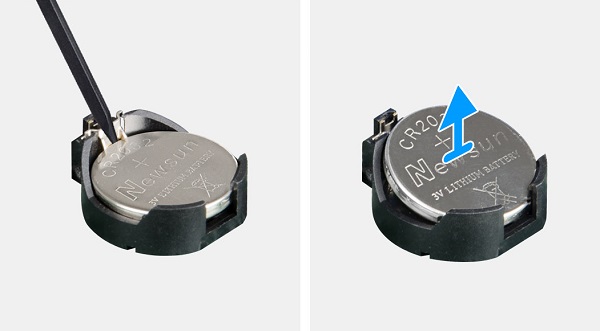

  2. La batteria a bottone si trova tra i due (2) socket M.2 sulla parte posteriore del sistema. Utilizzando una punta in plastica o uno strumento simile, fare leva sul fermo e liberare la batteria.

CRU_7080_MT_Coin_1_BK

  1. Sollevare la batteria ed estrarla dal connettore.



  1. Operazioni preliminari alla rimozione dell'altoparlante interno:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo ventola.

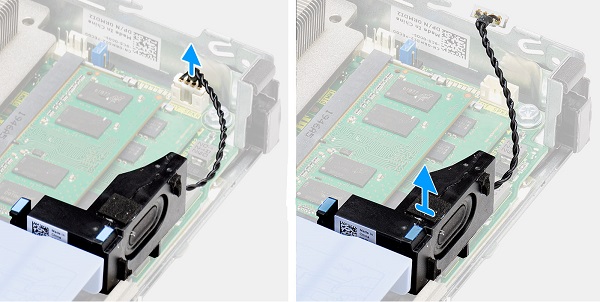

  2. L'altoparlante si trova nella parte anteriore del sistema. Scollegare il cavo dell'altoparlante dalla scheda madre.

CRU_7080_MFF_Speaker_1_BK

  1. Tirare la linguetta situata sulla parte posteriore del gruppo altoparlante ed estrarlo dallo chassis.



  1. Operazioni preliminari alla rimozione della scheda WLAN (Wi-Fi, rete senza fili):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il gruppo dell'unità.

  2. Lo slot per schede di rete senza fili si trova nell'angolo anteriore sinistro del sistema sotto la staffa dell'unità. Rimuovere la vite che blocca la staffa dell'antenna.

CRU_7080_MT_WiFi_1_BK

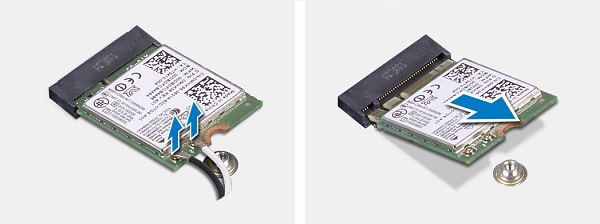

  1. Scollegare i cavi dell'antenna Wi-Fi dalla scheda (il connettore è un perno a pressione che fa fuoriuscire la scheda quando si applica una leggera pressione su di esso).

CRU_7080_MT_WiFi_2_BK

  1. Estrarre la scheda dallo slot e dal sistema.

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
Contattaci Torna alla pagina di indice delle guide allo smontaggio del sistema OptiPlex 7080.
