OptiPlex 5060: コンピューターのためのビジュアルガイド
Summary: 次の記事では、OptiPlex 5060コンピューターのビジュアル ガイドを提供し、お使いのPCの外部ポートと機能の一覧を示します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各箇所に関する詳しい説明については、www.dell.com/manualsのシステム マニュアルを参照してください。
目次:
Cause
ミニ タワー（MT）前面図
（図1：MT前面図）
| 1 | 電源ボタンおよび電源LED | 2 | 光学ドライブ（オプション） |
| 3 | ハードドライブアクティビティLED | 4 | メモリー カード リーダー（オプション） |
| 5 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 6 | USB 2.0コネクター（PowerShare付き） |
| 7 | USB 2.0コネクター | 8 | USB 3.1 Gen2 Type-Cコネクター（PowerShare対応） |
| 9 | USB 3.1 Gen1コネクター |
ミニ タワー（MT）背面図

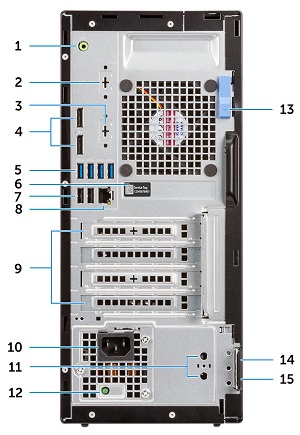

（図2：MT背面図）
| 1 | ライン出力コネクター | 2 | シリアル コネクター（オプション） |
| 3 | オプション スロット（HDMI 2.0b/DisplayPort/VGA/USB Type-C Altモード） | 4 | DisplayPortコネクター x2 |
| 5 | USB 3.1 Gen1コネクター x4 | 6 | サービスタグの位置 |
| 7 | USB 2.0コネクター x2（オプション） | 8 | ネットワーク コネクター（NIC） |
| 9 | 拡張カード スロット x4 | 10 | 電源コネクター |
| 11 | 外付けアンテナ コネクター x2（オプション） | 12 | PSU診断LED |
| 13 | リリースラッチ | 14 | ケンジントン セキュリティ ケーブル スロット |
| 15 | パドロック リング |
スモール フォーム ファクター（SFF）前面図
（図3：SFF前面図）
| 1 | 光学ドライブ（オプション） | 2 | 電源ボタンおよび電源LED |
| 3 | ハードドライブ アクティビティーLED | 4 | メモリー カード リーダー（オプション） |
| 5 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 6 | USB 2.0コネクター（PowerShare付き） |
| 7 | USB 2.0コネクター | 8 | USB 3.1 Gen2 Type-Cコネクター（PowerShare対応） |
| 9 | USB 3.1 Gen1コネクター |
スモール フォーム ファクター（SFF）背面図
（図4：SFF背面図）
| 1 | ライン出力コネクター | 2 | シリアル コネクター（オプション） |
| 3 | オプション スロット（DisplayPort/HDMI 2.0b/VGA/USB Type-C Altモード） | 4 | DisplayPortコネクター x2 |
| 5 | サービスタグの位置 | 6 | USB 3.1 Gen1コネクター x4 |
| 7 | USB 2.0コネクター x2（SmartPower On対応） | 8 | ネットワーク コネクター（NIC） |
| 9 | 拡張カード スロット x2 | 10 | 電源コネクター |
| 11 | PSU診断LED | 12 | リリースラッチ |
| 13 | アンテナSMAコネクター（オプション） | 14 | ケンジントン セキュリティ ケーブル スロット |
| 15 | パドロック リング |
マイクロ フォーム ファクター（MFF）前面図
（図5：MFF前面図）
| 1 | 電源ボタンおよび電源LED | 2 | ハードドライブアクティビティLED |
| 3 | ヘッドセット/ユニバーサル オーディオ ジャック コネクター | 4 | ライン出力コネクター |
| 5 | USB 3.1 Gen2 Type-Cコネクター（PowerShare対応） | 6 | USB 3.1 Gen1コネクター（PowerShare付き） |
マイクロ フォーム ファクター（MFF）背面図
（図6：MFF背面図）
| 1 | 外付けアンテナ コネクター（オプション） | 2 | オプション スロット（DisplayPort/HDMI 2.0b/VGA/USB Type-C Altモード） |
| 3 | USB 3.1 Gen1コネクター x3 | 4 | ケーブル ホルダー |
| 5 | パドロック リング | 6 | ネットワーク コネクター（NIC） |
| 7 | USB 3.1 Gen1コネクター（SmartPower On対応） | 8 | サービスタグの位置 |
| 9 | ケンジントン セキュリティ ケーブル スロット | 10 | DisplayPortコネクター x2 |
| 11 | 電源コネクター |
