Sommario:
- Pulire il sensore CTD
- Pulire il gruppo ROS
- Riposizionare i tamburi per l'imaging
1. Pulire il sensore CTD
- Accertarsi che la stampante sia spenta.
- Premere il coperchio a scatto per aprire il coperchio posteriore.
- Aprite il coperchio laterale destro.
- Ruotare in senso antiorario di 90 gradi la leva di blocco del contenitore di raccolta del toner per sbloccare il contenitore.
- Prendere la maniglia del contenitore di raccolta del toner ed estrarlo facendo attenzione a tenerlo in posizione verticale in modo che il toner non fuoriesca.
Attenzione: Prestare attenzione a non far cadere il contenitore di raccolta del toner durante la rimozione.
Attenzione: Dopo aver rimosso il contenitore di raccolta del toner, non toccare le parti mostrate nella figura. Il toner può sporcare o macchiare le mani.
- Appoggiare il contenitore di raccolta del toner rimosso su una superficie piana in posizione verticale.
Avvertenza: Non appoggiare mai il contenitore di raccolta del toner su un lato, per evitare malfunzionamenti e fuoriuscite di toner.
- Sollevare il pannello operatore.
- Aprire il coperchio superiore.

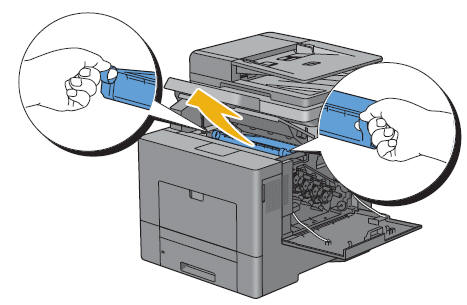

- Inserire le dita negli anelli presenti su entrambi i lati dell'unità della cinghia di trasferimento ed estrarre l'unità.
- Pulire il sensore CTD (come illustrato) con un batuffolo di cotone asciutto e pulito.
Torna all'inizio
2. Pulire il gruppo ROS
Per evitare una riduzione della qualità di stampa dovuta a macchie all'interno della stampante, pulire regolarmente l'interno della stampante utilizzando l'asta di pulizia ogni volta che si sostituiscono le cartucce del tamburo.
- Aprite il coperchio laterale destro.
- Ruotare in senso antiorario di 90 gradi la leva di blocco del contenitore di raccolta del toner per sbloccare il contenitore.
- Prendere la maniglia del contenitore di raccolta del toner ed estrarlo facendo attenzione a tenerlo in posizione verticale in modo che il toner non fuoriesca.
Attenzione: Prestare attenzione a non far cadere il contenitore di raccolta del toner durante la rimozione.
Attenzione: Dopo aver rimosso il contenitore di raccolta del toner, non toccare le parti mostrate nella figura. Il toner può sporcare o macchiare le mani.
- Appoggiare il contenitore di raccolta del toner rimosso su una superficie piana in posizione verticale.
Avvertenza: Non appoggiare mai il contenitore di raccolta del toner su un lato, per evitare malfunzionamenti e fuoriuscite di toner.

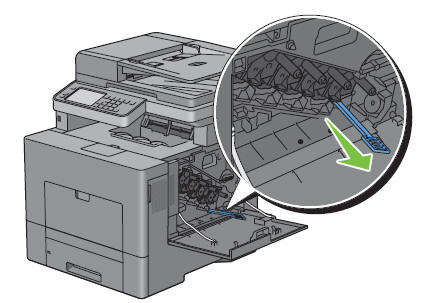

- Rimuovere l'asta di pulizia dall'interno della stampante.
- Inserire completamente l'asta di pulizia in uno dei quattro fori finché non scatta all'interno della stampante (come illustrato di seguito), quindi estrarla.
- Ripetere il passaggio 6 per gli altri tre fori. Un inserimento per foro è sufficiente.
Torna all'inizio
3. Riposizionare i tamburi per l'imaging
Se l'errore persiste, sarà necessario sostituire uno dei tamburi per l'imaging. Controllare i codici di errore corrispondenti per determinare il tamburo da sostituire.
- 092-670 - Giallo
- 092-671 - Magenta
- 092-672 - Ciano
- 092-670 - Nero
Aggiornare il firmware una volta sostituiti i tamburi.
NOTA: Nota: se la cartuccia del tamburo è già stata sostituita e l'errore persiste, sostituire l'unità della cinghia. Se l'unità della cinghia è già stata sostituita e l'errore persiste, contattare il supporto tecnico Dell al link riportato di seguito.
Torna all'inizio
