Jak spustit diagnostiku hardwaru na serveru PowerEdge

Summary: Diagnostika hardwaru představuje zabudované nástroje nainstalované do prostředí serveru před spuštěním operačního systému, které slouží ke kontrole, zda hardware funguje správně.

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content


Symptoms
Tento článek obsahuje pokyny ke spuštění nástroje Diagnostik hardwaru na serverech PowerEdge. Jedná se o nástroj, který poskytuje společnost Dell pro základní odstraňování problémů a údržbu.



Obsah

  1. Úvod
  2. Servery PowerEdge 12G a novější
  3. Servery PowerEdge 11G
  4. Servery PowerEdge 9G/10G

1. Úvod

Diagnostika hardwaru jsou zabudované nástroje nainstalované do serveru před operačním systémem. Poskytuje je společnost Dell.

Doporučujeme spouštět diagnostiku s použitím nástroje Hardware Diagnostics v rámci plánu pravidelné údržby, abyste mohli ověřit, zda připojený hardware funguje správně.

Diagnostický nástroj má fyzický (nikoli logický) přehled o připojeném hardwaru a může zjistit problémy s hardwarem, které nezjistí operační systém ani jiné online nástroje.

Pomocí nástroje Hardware Diagnostics můžete ověřovat paměť, zařízení I/O, procesor, fyzické diskové jednotky a další periferní zařízení.

Postup závisí na generaci vašeho serveru, klávesové zkratky a kopie obrazovek jsou uvedeny níže.

Podrobné informace najdete v uživatelské příručce svého serveru PowerEdge:

  1. Přejděte na část PowerEdge na webu Dell.com/Support
  2. Zvolte odpovídající typ systému a klikněte na něj
  3. Zobrazí se všechny dostupné příručky



SLN283546_en_US__1icon Poznámka: Potřebujete pomoci určit generaci serveru Dell? Informace jsou uvedeny v článku: Jak určit generaci serveru.

2. Servery PowerEdge 12G a novější

  1. Při spuštění stiskněte klávesu F10.
  2. V levém podokně nástroje Lifecycle Controller klikněte na položku Hardware Diagnostics.
  3. V pravém podokně klikněte na položku Run Hardware Diagnostics. Bude spuštěn diagnostický nástroj.
  4. Postupujte podle pokynů na obrazovce. Po dokončení diagnostických testů se jejich výsledky zobrazí na obrazovce. (Obrázek 1 – pouze v angličtině)

SLN283546_en_US__2image(18242)
Obrázek 1: Diagnostický nástroj ePSA


SLN283546_en_US__1icon Poznámka: Chcete-li stránku diagnostiky hardwaru ukončit, restartujte počítač.

3. Servery PowerEdge 11G

  1. Při spuštění stiskněte klávesu F10 a přejděte do nástroje LifeCycle Controller.
  2. Klikněte na položku Hardware Diagnostics.
  3. Na této obrazovce vyberte možnost


    • Run Diags pro testování komponent (obrázek 2 (pouze v angličtině))
    • MPMemory pro zahájení diagnostiky paměťových modulů (obrázek 2 (pouze v angličtině)).



SLN283546_en_US__411g_Diag_or_MPM

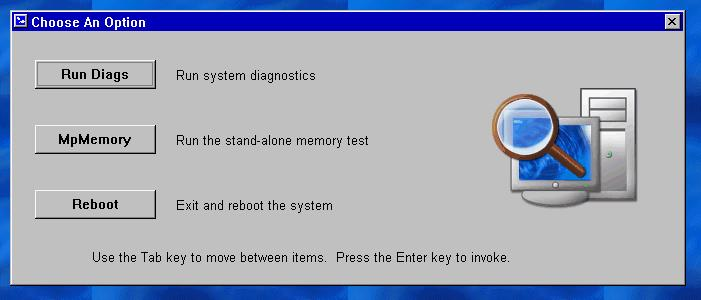

Obrázek 2: Spuštění diagnostiky








3.1 Spuštění zabudovaného nástroje Hardware Diagnostics



SLN283546_en_US__1icon Poznámka: Následující kroky popisují nejnovější verzi nástroje Hardware Diagnostics, který je zabudovaný v nástroji Unified Server Controller (USC) serverů PowerEdge 11G. Starší verze mohou vypadat odlišně, ale možnosti jsou podobné.


Pokud vyberete možnost Run Diags, bude třeba:

  • Vybrat možnost Express Test pro rychlý test všech komponent.

  • Vybrat možnost Extended Test pro intenzivní test všech komponent.

  • Vybrat možnost Custom Test pro testování individuálních komponent.

SLN283546_en_US__611G_Run_HW_Diag
Obrázek 3: Možnosti testování



Testování jednoho zařízení

  1. Zvolte možnost Custom Test.

  2. Na další stránce musíte vybrat komponentu, kterou chcete testovat.

    Např. pro testování pevného disku: (Obrázek 4 (pouze v angličtině)).
    1. Zvolte jednotku, kterou chcete testovat

    2. Zvolte typ testu, který chcete provést (například automatický test jednotky)

    3. Zvolte preferované možnosti diagnostiky v části Diagnostic Options.

      Doporučené:
      • Non-Interactive Tests Only
      • Log output file pathname (pro uložení výsledků)
      • Continue on Failure (zabraňuje přerušení při nalezení závad)
  3. Kliknutím na tlačítko Run Test zahajte test.

SLN283546_en_US__711G_DST_Quick_Test
Obrázek 4: Testování pevného disku



3.2 Diagnostika paměti

Nástroj MpMemory umožňuje zkontrolovat stav paměti.
Pokud zvolíte možnost MpMemory, bude nutné vybrat typ testu, který chcete spustit:

Express nebo Custom. Pro základní test můžete vybrat možnost Express.

SLN283546_en_US__8112
Obrázek 5: MpMemory. (v angličtině)

V případě vlastního testu zaškrtněte příslušný test, který chcete absolvovat.

SLN283546_en_US__9111
Obrázek 6: Vlastní test. (Angličtina)


Délka provedení testu se liší v závislosti na velikosti paměti nainstalované na serveru.


4. Servery PowerEdge 9G/10G

  1. Stáhněte si nejnovější verzi nástroje Dell pro 32bitovou diagnostiku pro svůj server PowerEdge z webu Dell.com/Support.
  2. Spusťte aplikaci v pracovní stanici.
  3. Klikněte na tlačítko Continue.
  4. Zvolte složku pro extrahování souborů.
  5. Klikněte na položku Create a Bootable CD.
  6. Zvolte složku pro uložení souboru diags.iso.
  7. Vypalte soubor diags.iso jako bitovou kopii na disk CD nebo jej připojte jako virtuální médium v řadiči DRAC nebo jako spouštěcí jednotku USB.
  8. Spusťte server z disku CD/virtuálního média.
  9. Zvolte možnost #2 – DDGUI Graphics based diagnostics.

Nezapomeňte si poznamenat výsledky testu.



Cause
-
Resolution
-

Article Properties


Affected Product

Servers, PowerEdge, Legacy Server Models, Precision 7920 Rack

Last Published Date

22 Sep 2021

Version

5

Article Type

Solution
