マルチモニタをセットアップする方法

Summary: この記事では、モニターをセットアップするときに使用する各種コネクターについて、またデュアル/マルチ モニターのセットアップ方法および表示スタイルの変更方法に関するオペレーティング システム別の手順について説明します。

Article Content


Symptoms

Dell製PCに追加のモニターを接続すると、Windowsが自動的にモニターを検出して、システムのデスクトップ画面を表示します。続いて、デスクトップ画面の表示方法を選択し、表示スタイル(複製モード、拡張モード、1番目の画面のみ、2番目の画面のみ)、画面の解像度設定、および色深度などの表示設定をカスタマイズします。Microsoft Windows 7以降では、マルチ モニターのセットアップをサポートしており、生産性を向上させることができます。

Cause
メモ: Dell製モニターの詳しいセットアップ手順については、モニターのユーザー ガイドを参照してください。Dell製以外のモニターについては、製造元のWebサイトで入手できるモニターのユーザー ガイドを参照してください。
Resolution

お使いのPCのビデオ ポートが、VGA、DVI、HDMI、DisplayPort(DP)など、モニターで使用できるビデオ ポートであることを確認することが重要です。互換性のあるケーブルを使用して、お使いのPCをモニターに、またはプロジェクターやTVなどの別のディスプレイ デバイスに接続します。ケーブルはモニターの製造元によって提供されます。

詳細については、Dellナレッジベース記事「モニターをPCに接続する方法」を参照してください。

お使いのDell製PC上のさまざまなポートの詳細については、Dellナレッジベース記事「デルコンピュータの外部ポートおよびコネクタのためのガイド」を参照してください。

トップに戻る

お使いのPCとモニターで使用可能なビデオ コネクターのタイプを確認します。ビデオ コネクターの数は、お使いのPCに取り付けられているグラフィックス カードの種類によって異なります。デスクトップPC上のほとんどのグラフィックス カードまたはビデオ カードは、グラフィックス カードとPCの仕様に応じて、2台以上のモニターをサポートすることができます。ただし、ノートパソコンは、PCの仕様に応じて最大2台のモニターをサポートすることができます。詳細については、Dellナレッジベース記事「モニターをPCに接続する方法」を参照してください。

メモ: お使いのPCとモニターで使用可能なビデオ コネクターを確認するには、お使いのPCとモニターのユーザー ガイドを参照してください。

ケーブルがしっかりと接続されると、PCは自動的に接続されているモニターを検出して、デスクトップ画面を表示します。ここで、ニーズに最も適した表示スタイルを選択できます。

Microsoft Windowsでは、PCに接続されている複数のモニターにわたってデスクトップ画面を表示する方法について、複数の表示スタイル オプションを提供しています。

  1. PC画面のみに表示する:ディスプレイ1のみを使用し、ディスプレイ2には何も表示しません。2台目のモニターは無視され、プライマリー モニターだけが使用されます。
  2. 表示画面を複製するクローン モードとも呼びます):デスクトップ全体を両方のディスプレイに表示します。2台目またはその他のモニターがプライマリー モニターをミラーリングします。
  3. 表示画面を拡張する:2台のディスプレイにまたがり、デスクトップを拡張表示します。PCのデスクトップ画面は検出されたすべてのモニターにわたって拡張され、すべてのモニターをひと続きのデスクトップ画面として表示できます。
  4. 2のみに表示する:ディスプレイ2のみを使用し、ディスプレイ1には何も表示しません。プライマリー モニターは無効になり、セカンダリー モニターのみが使用されます。
メモ: 2台目のモニターをDell製ノートパソコンに接続すると、デフォルトの表示スタイルは[表示画面を複製する]に設定されます。
2台目のモニターをDell製デスクトップに接続すると、デフォルトの表示スタイルは[表示画面を拡張する]に設定されます。

Microsoft Windowsでディスプレイまたはビデオの設定を変更するにはどうすればよいですか?

画面解像度を変更する方法、リフレッシュ レートを調整する方法、フォントとアイコンのサイズを変更する方法については、お使いのPCにインストールされているオペレーティング システムに応じて、次のDellナレッジベース記事を参照してください。

トップに戻る

ドッキング ステーションまたはポート レプリケーターは、キーボード、マウス、プリンター、外部ハード ドライブ、1台または複数の外部モニターなど、複数の周辺機器をノートパソコン(通常、接続ポート数が限られている)に接続するためのシンプルな方法を提供します。

ほとんどのドッキング ステーションまたはポート レプリケーターには、2台以上の外部モニターを接続するためのビデオ ポートが搭載されています。このため、お使いのPCをモニターに接続する場合と同様に、適切なケーブルがあれば接続できます。ドッキング ステーションまたはポート レプリケーターがノートパソコンに接続されている場合、ノートパソコンのLCDをオフにし、代わりに外部モニターを使用することができます。

メモ:
  • 作業を開始する前に、Dellドッキング ステーションとモニターのマニュアルを参照して、VGA、HDMI、Mini DisplayPort、DisplayPort(DP)(図1)のような共通の接続を確認し、お使いのモニターがDisplayPort Multi-Stream Transport(MST)をサポートしているかどうかを確認する必要があります。
  • お使いのモニターがMSTをサポートしているかどうかを確認すると、DisplayPortケーブルを使用してモニターをデイジーチェーン接続できるか、または2種類のビデオ ケーブルを使用する必要があるかが分かります。
  • 共通の接続を把握し、お使いのモニターがDisplayPort Multi-Stream Transport(MST)をサポートしているかどうかを確認したら、ドッキング ステーションをモニターに接続するために必要なケーブルを入手する必要があります。
  • お使いのドッキング ステーションを確認する方法については、Dellナレッジベース記事「Dellドッキング ステーションのガイド」を参照してください。
  • マニュアルの入手方法については、Dellナレッジベース記事「デル製品のマニュアルと文書」を参照してください。

図1: ビデオポート
番号は上の図の番号に対応します。
Caption1) VGAコネクタ
Caption2) HDMIコネクタ
Caption3 ミニDisplayPortコネクタ
Caption4 DisplayPortコネクター
  1. 最適なパフォーマンスを実現するには、お使いのPCに最新のドライバーをインストールすることをお勧めします。
    注:SupportAssistアプリケーションを使用すると、PCの自動アップデートを行うことができます。SupportAssistの詳細については、「PC向けDell SupportAssist」ページを参照してください。

  2. コンピュータにWindowsの最新のアップデートが適用されていることを確認します。Windows Update Webサイトにアクセスして、お使いのPCが完全にアップデートされていることを確認します。外部リンク
  3. お使いのモニターとその機能に応じて、先ほど説明した2つのオプションがあります。
    • お使いのモニターがDisplayPort Multi-Stream Transport(MST)をサポートしている場合は、次の手順を実行します。
      1. 正しいケーブルを使用して、ドッキング ステーションを1台目のモニターのDisplayPortに接続します(図2)
      2. 別のケーブルを使用して、1台目のモニターのDisplayPort出力を2台目のモニターのDisplayPort入力に接続します(図2)
        注:2台以上のモニターをデイジーチェーン接続するには、次の手順を実行します。1台目のモニターを2台目に、2台目のモニターを3台目に、という方法で接続します。

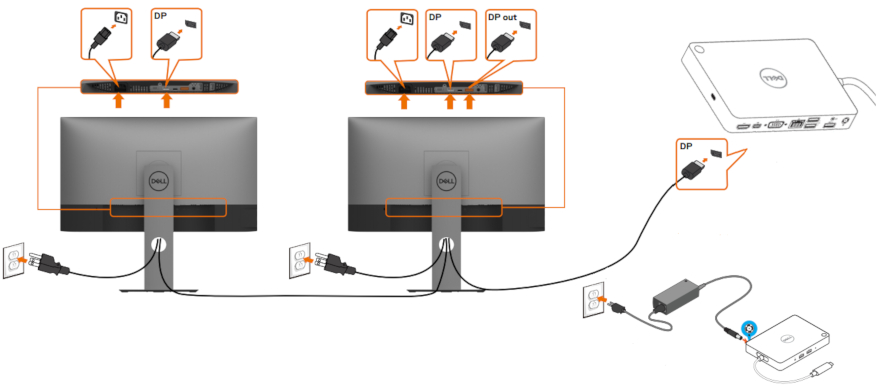

        図2:DisplayPortビデオ ケーブルを使用したモニターの接続
      3. モニターのオンスクリーン ディスプレイ(OSD)メニューを使用して、[MST]を[On]に設定します。(図3)

        図3:オンスクリーン ディスプレイ(OSD)の例(英語のみ)
        注:詳細については、お使いのモニターのユーザー マニュアルを参照してください。
      4. チェーン内の最後のモニターのMSTが[Off]に設定されていることを確認します。

    • お使いのモニターがDisplayPort Multi-Stream Transport(MST)をサポートしていない場合は、次の手順を実行します。
      1. ビデオ ケーブルをドッキング ステーションから対応する接続のある1台目のモニターに接続します(図4)
      2. ビデオ ケーブルをドッキング ステーションから対応する接続のある2台目のモニターに接続します(図4)

        図4:さまざまな種類のビデオ ケーブルを使用したモニターの接続
        注:図4は、ドッキング ステーションからモニターへの接続のタイプに合わせてビデオ ケーブルを配置する方法の例を示したものです。
    トップに戻る

Dellワイヤレス モニターには、Wi-Fi Directインターフェイスを使用して、Miracast機能搭載のWindowsノートパソコン、Androidスマートフォンまたはタブレットの画面の画像を表示できます。ノートパソコン、スマートフォン、タブレットをDellワイヤレス モニターに接続すると、モニターに接続されているマウスとキーボードにアクセスしてデバイスを制御できます。

Windowsデスクトップをワイヤレスでいずれかのモニタに拡張または複製し、デュアルキャストを介して同時にWi-Fi経由でAndroid 5.0(以上)のタブレットまたはスマートフォンに接続できます。

Dellワイヤレス モニターのセットアップまたはトラブルシューティング方法の詳細については、Dellナレッジベース記事「デル製ワイヤレスモニタのガイド」を参照してください。

トップに戻る

最新のTVおよびPCは、さまざまなビデオ接続オプションを提供します。お使いのPCのビデオ ポートがTVで使用可能なビデオ ポート(VGA、DVI、HDMIなど)と一致していることを確認します。

Dell製PCとTVを接続する

  1. 互換性のあるケーブルを使用して、TVをPCに接続します。
  2. TVの電源を入れます。
  3. TVのビデオ入力ソースを変更して、PCのビデオ ソース接続と一致するようにします(HDMI、VGA、DVIなど)。
  4. コンピュータの電源を入れます。

お使いのPCをTVに接続するときに問題が発生した場合は、次の操作を実行します。

  1. PCの電源をオンにする前にTVの電源を入れます。
  2. TVで正しいビデオ入力ソースが選択されていることを確認します。
  3. 同軸ケーブルまたはS-Videoケーブル接続では高い解像度に対応していないため、解像度を800 x 600以下に設定してください。
  4. 特定のTVでは、可能な限り適切なスケーリングおよび解像度を得るため、画面のアスペクト比を調整する必要がある場合があります。
  5. 特定のTVでは、TVをプライマリー ディスプレイとして設定する必要がある場合があります。Microsoft Windowsのビデオ設定を変更し、PCを再起動します。
トップに戻る

Microsoft Windows 10、8または8.1、および7では、デュアル モニターまたはマルチ モニターのセットアップをサポートしています。マルチ モニターのセットアップ時に、画面に何も表示されないまたは黒い画面が表示される、モニターへの信号がない、解像度の問題などの問題が発生した場合は、Dellナレッジベース記事「Dellシステムで複数のモニターの問題のトラブルシューティング」を参照してください。

トップに戻る

Microsoft Windows 10にアップグレードした後、お使いのDell製PCのマルチ モニターで、ディスプレイまたはビデオの問題が発生した場合は、次の手順を実行します。

  1. ビデオ ドライバーをアンインストールします。
  2. PCのBIOSをアップデートします。
  3. 最新のビデオ ドライバーまたはグラフィックス ドライバーをダウンロードしてインストールします。
  4. コンピュータを再起動します。
注:
ドライバーをダウンロードしてインストールする方法については、Dellナレッジベース記事「ドライバーおよびダウンロードに関するよくあるお問い合わせ」を参照してください。
Dell製PCでBIOSをアップデートする方法については、Dellナレッジベース記事「Dell BIOSアップデート」を参照してください。
トップに戻る
Additional Information

SLN129825_en_US__5Monitorsお使いのDell製モニター、ノートパソコン、タブレットの画面に関する詳細およびサポートについては、モニターのサポート サイトを参照してください。
