OptiPlex 9030 AIO(All-in-One): コンピュータのためのビジュアルガイド
Summary: この記事は、OptiPlex 9030 AIO(All-in-One)システムの外部ポートと機能のビジュアル ガイドです。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各箇所に関する詳しい説明については、www.dell.com/manualsのシステム マニュアルを参照してください。
OptiPlex 9030 AIO(All-in-One)システムのポートと外部機能のビジュアル ガイドです。
目次:
Cause
前面図（タッチ対応）

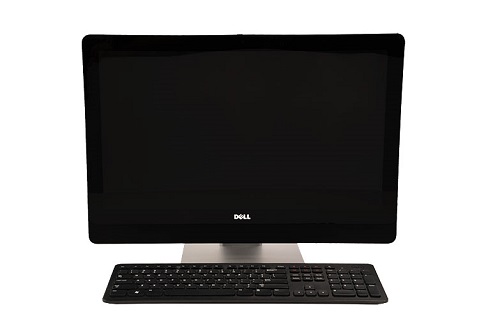

(図1.1:前面図のタッチ)
カメラ モジュールの拡大図
(図1.2:カメラの閉じる図)
| 1 | マイク | 2 | カメラ カバーの切り替え |
| 3 | カメラ |
前面図（タッチ非対応）

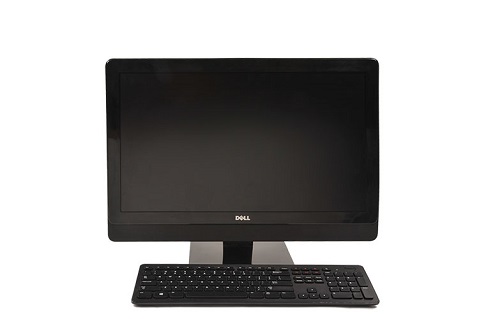

(図2:前面図(タッチ非対応)
背面図

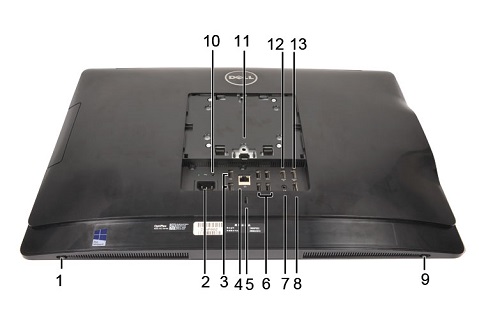

（図3：背面図）
| 1 | 背面カバー ロック | 2 | 電源コネクター |
| 3 | USB 2.0コネクタx2 | 4 | Ethernetネットワーク コネクター(RJ45) |
| 5 | ケンジントン セキュリティ スロット | 6 | USB 3.0コネクターx4 |
| 7 | ライン出力/ヘッドフォン/スピーカー コネクター | 8 | DisplayPortコネクター |
| 9 | 背面カバー ロック | 10 | 電源装置BISTボタンとLED |
| 11 | VESAスタンド コネクター | 12 | HDMI入力コネクター |
| 13 | HDMI出力コネクター |
左側面図

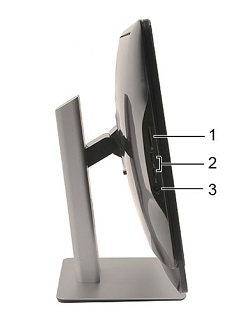

（図4：左面図）
| 1 | 4-in-1メモリー カード リーダー | 2 | USB 3.0コネクターx 2 |
| 3 | ヘッドフォンとマイクのCombiコネクター |
右側面図

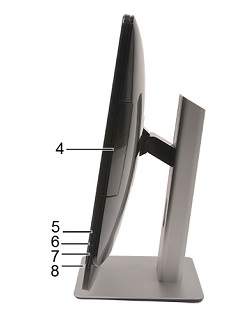

（図5：右側面図）
| 4 | CD/DVD-ROMイジェクト ボタン | 5 | ボリューム アップ ボタン |
| 6 | ボリュームダウンボタン | 7 | オンスクリーン ディスプレイ メニュー ボタン |
| 8 | 電源ボタン |
Resolution
エクスプレス サービス コードとサービス タグの場所
エクスプレス サービス コードとサービス タグは、PCの背面にある黒いステッカーに記載されています。(ステッカーのテキストは白です)。このステッカーは、画面の背面、下端の中央にあります。背面スタンドの一部がカバーされます。背面スタンドの取り外しの詳細については、以下のリンク先の文書を参照してください。
