OptiPlex 9030 AIO（一体机）：计算机的可视指南
Summary: 本文是 OptiPlex 9030 AIO（一体机）系统的外部端口和功能的可视指南。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
提醒：有关各位置的更详细说明，请转到 Cause
前视图（触摸屏）

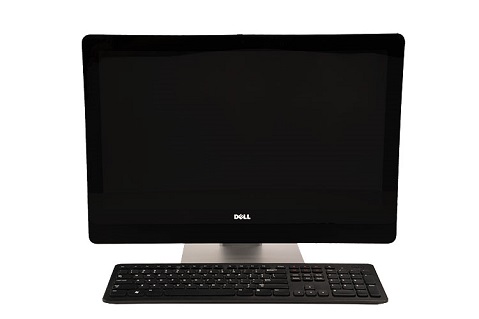

（图 1.1 前视图触摸屏）
摄像头模块的近视图

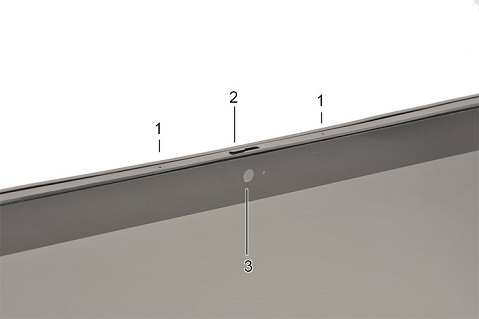

（图 1.2 摄像头的关闭视图）
| 1 | 麦克风 | 2 | 摄像头护盖切换 |
| 3 | 摄像头 |
前视图（非触摸屏）
（图 2 前视图非触摸屏）
后视图

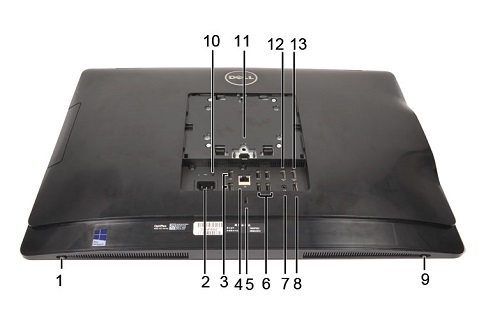

（图 3 后视图）
| 1 | 后盖锁 | 2 | 电源接口 |
| 3 | USB 2.0 接口 x2 | 4 | 以太网网络连接器 （RJ45） |
| 5 | Kensington 安全插槽 | 6 | USB 3.0 接头 x4 |
| 7 | 线路输出/耳机/扬声器连接器 | 8 | DisplayPort 接口 |
| 9 | 后盖锁 | 10 | 电源 BIST 按钮和 LED |
| 11 | VESA 支架连接器 | 12 | HDMI 输入连接器 |
| 13 | HDMI 输出连接器 |
左视图

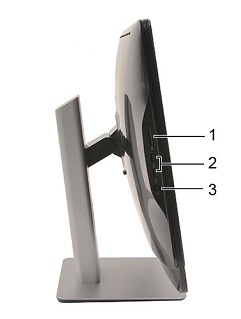

（图 4 左视图）
| 1 | 四合一内存卡读卡器 | 2 | USB 3.0 接头 x2 |
| 3 | 耳机和麦克风组合接头 |
右视图

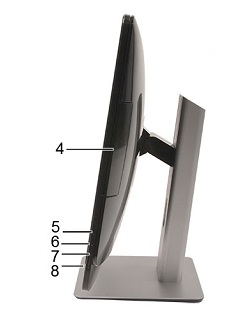

（图 5 右视图）
| 4 | CD/DVD-ROM 弹出按钮 | 5 | 调高音量按钮 |
| 6 | 调低音量按钮 | 7 | 屏上显示菜单按钮 |
| 8 | 电源按钮 |
Resolution
快速服务代码和服务标签位置
快速服务代码和服务标签位于计算机背面的黑色不贴纸上。（不贴纸的文本为白色。）此不贴纸位于屏幕背面底部边缘的中心。它将被背面支架部分覆盖。您可以在下面链接的文章中看到卸下后支架的详细信息：
