Nedmonteringsmanual för enheter som kan bytas av kund (CRU-enheter) för Latitude 5300

Anvisningar om förberedelser före borttagning av den huvudsakliga åtkomstpanelen:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

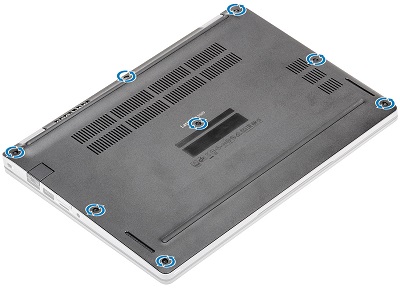

Lossa de åtta fästskruvarna som håller fast kåpan i chassit.

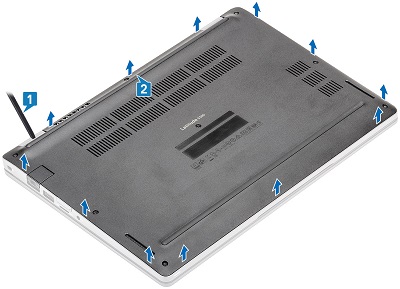

Använd en plastrits eller annat föremål som inte skadar plasten på [1] för att bända upp kåpan från det övre vänstra hörnet och bänd sedan längs kanterna mellan kåpan och chassit för att separera kåpan från datorn [2].

Lyft bort kåpan från datorn.

Anvisningar om förberedelser före borttagning av DIMM-minnet:

1. Var alltid noga med att säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet.

Minnet sitter mitt i datorn. Dra bort metallklämmorna på vardera sidan av DIMM-minnesmodulen från varandra så att den poppar upp i kontakten [1]. Dra ut DIMM-minnesmodulen ur kontakten [2].

Upprepa proceduren för ytterligare installerade DIMM-minnesmoduler.

Anvisningar om förberedelser före borttagning av SSD-disken:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet.

SSD-disken sitter till höger om batteriet. Lossa de två (2) skruvarna som håller fast SSD M.2-fästet i handledsstödet [1] och vrid upp och ta bort fästet från datorn [2].

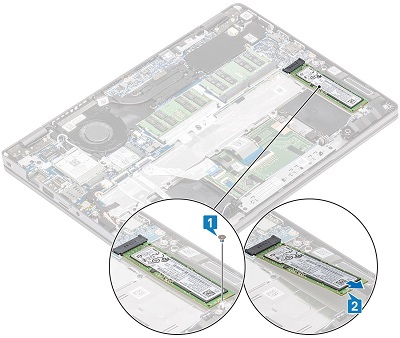

Ta bort skruven som håller fast kortet vid handledsstödet [1] så att SSD-kortet hoppar ut i vinkel från chassit. Du kan dra ut den ur kontakten och datorn [2].

Anvisningar om förberedelser före borttagning av SIM-kort:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

Räta ut ett gem eller använd verktyget för borttagning av SIM-kort och sätt i det i hålet på vänster sida av SIM-kortfacket [1 &2].

Kortfacket matas delvis ut från sidan av datorn [3].

Ta tag i facket och dra ut det helt från datorn.

Anvisningar om förberedelser före borttagning av SD-minneskortet:

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

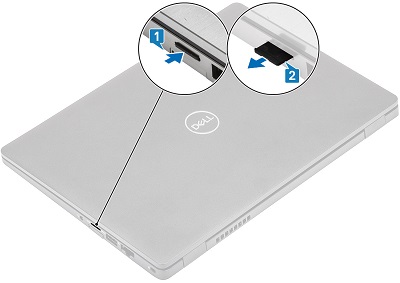

Tryck på och släpp SD-kortet i kortplatsen så att det delvis skjuts ut från sidan av datorn [1].

Ta tag i kortet och dra ut det helt från kortplatsen [2].

Anvisningar om förberedelser före borttagning av WLAN-kort (Wi-Fi, trådlöst):

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och batteriet.

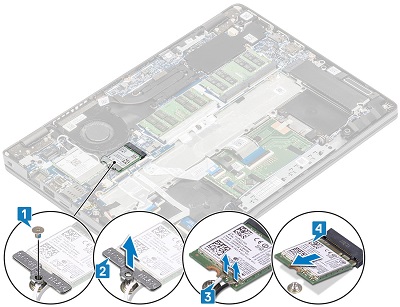

WLAN-kortet sitter under systemfläkten. Ta bort skruven [1] som håller fast WLAN-kortfästet i chassit och ta sedan bort fästet från datorn [2].

Koppla bort antennkablarna från kortet [3] genom att lyfta upp tryckknappskontakterna tills de lossnar och lyft sedan ut kortet ur kontakten [4] och datorn.

Anvisningar om förberedelser före borttagning av WWAN-kort (3G, mobil):

1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara.

2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn.

3. Koppla bort datorn och alla anslutna enheter från eluttagen.

4. Ta bort systemhöljet och batteriet.

WWAN-kortet sitter till vänster om systemfläkten. Ta bort den enda skruven [1] som håller fast WWAN-kortfästet i chassit och ta bort fästet från datorn [2].

Koppla bort antennkablarna från kortet [3] genom att lyfta upp tryckknappskontakterna tills de lossnar och lyft ut kortet ur kontakten [4] och datorn.
