Tecnologia Intel Cluster-On-Die (COD) no VMware ESXi

Introdução

    Em sistemas habilitados para NUMA, os canais de memória são distribuídos entre os processadores. Todas as operações relacionadas à memória exigem operações de snoop para manter a coerência dos dados de cache. O snooping é usado para sondar o conteúdo do cache em processadores locais e remotos para encontrar a cópia dos dados solicitados reside em qualquer um dos caches.  Se o NUMA estiver desativado (intercalação de nós ativada no BIOS), o modo de snoop será desativado automaticamente.

        Há três tipos de modo de snoop disponíveis na microarquitetura Intel Haswell. Os servidores Dell^13ª geração (13G) oferecem suporte a todos os três modos de espionagem, como:

1) Espionagem antecipada

2) Bisbilhotagem doméstica

3) Cluster On Die

Neste blog, abordaremos o modo de snoop Cluster-On-Die (COD) em termos de VMware ESXi. Este blog aborda os seguintes aspectos.

• Noções básicas de DQO
• Pré-requisitos para habilitar o COD do ponto de vista do hardware e do VMware ESXi
• Algumas opções de linha de comando no ESXi mostram a diferença na listagem de NUMA com COD ativado e desativado.

Antes de entrarmos nos detalhes do COD, é necessário entender os tipos de processadores com base na contagem de núcleos da microarquitetura do processador Intel Haswell.

A Intel classificou a arquitetura do processador haswell nos seguintes tipos: -

1) LCC - baixa contagem de núcleos [4 a 8 núcleos]

2) MCC – Contagem média de núcleos[10 – 12 núcleos]

3) HCC - alta contagem de núcleos [14-18 núcleos]

                   Nota: Esses tipos de contagem de núcleos variam de acordo com a microarquitetura Intel diferente.



O que é o modo Cluster-On-Die (COD)?

COD é um novo modo de snoop introduzido pela família de processadores Intel Haswell que tem 10 ou mais núcleos. Para as categorias de processador MCC e HCC, a Intel incorporou dois controladores de memória em um único soquete de processador, enquanto o processador LCC tem apenas um controlador de memória. Cada controlador de memória em um soquete de processador funciona como um agente doméstico [HA].

Em servidores habilitados para COD, cada processador divide logicamente o soquete em 2 nós NUMA Cada nó NUMA tem metade do número total de núcleos físicos e metade do cache de último nível (LLC) com um agente doméstico. O termo cluster é formado como núcleos de processador e o controlador de memória correspondente é agrupado e formado como cluster na matriz de soquete. Cada agente doméstico usa dois canais de memória e vê solicitações de um número menor de núcleos lógicos do processador, proporcionando maior largura de banda de memória e baixa latência. Esse modo operacional é usado principalmente para otimizar as cargas de trabalho NUMA. Os sistemas operacionais exibem o número de nós NUMA lendo as tabelas ACPI SRAT.

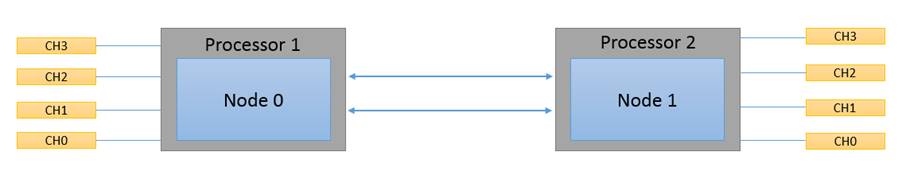

Uma representação gráfica do COD é a seguinte:-

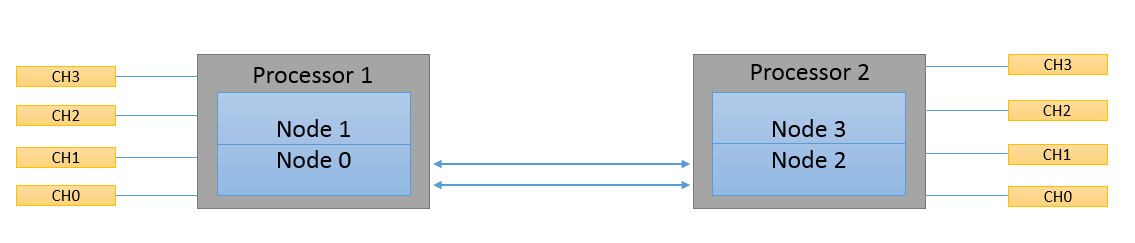

Na segunda imagem, pode-se ver que a matriz de soquete de processador único é dividida em dois nós lógicos quando o COD está ativado.

Pré-requisitos:

Nesta seção, discutiremos os pré-requisitos do ponto de vista de hardware e do VMware ESXi.

Hardware:

• O COD só pode ser ativado no processador Intel Haswell-EP com 10 ou mais núcleos.
• A memória precisa ser preenchida em canais de memória alternativos (CH0, CH2 & CH1 & CH3). Por exemplo, o servidor R730, R730xd, R630 & T630 tem 4 canais de memória por soquete.

              Vamos pegar um exemplo para entender melhor o pré-requisito acima. Para um servidor com apenas dois módulos de memória por canal preenchidos, os seguintes slots precisam ser preenchidos para um canal específico

• A1 & A3

 Com 4 módulos de memória,

• A1,A3 & B1, B3

 Com 8 módulos de memória,

• A1,A3,B1,B3 & A2,A4,B2,B4

Nota: Um mínimo de dois módulos de memória precisam ser preenchidos para habilitar o COD.

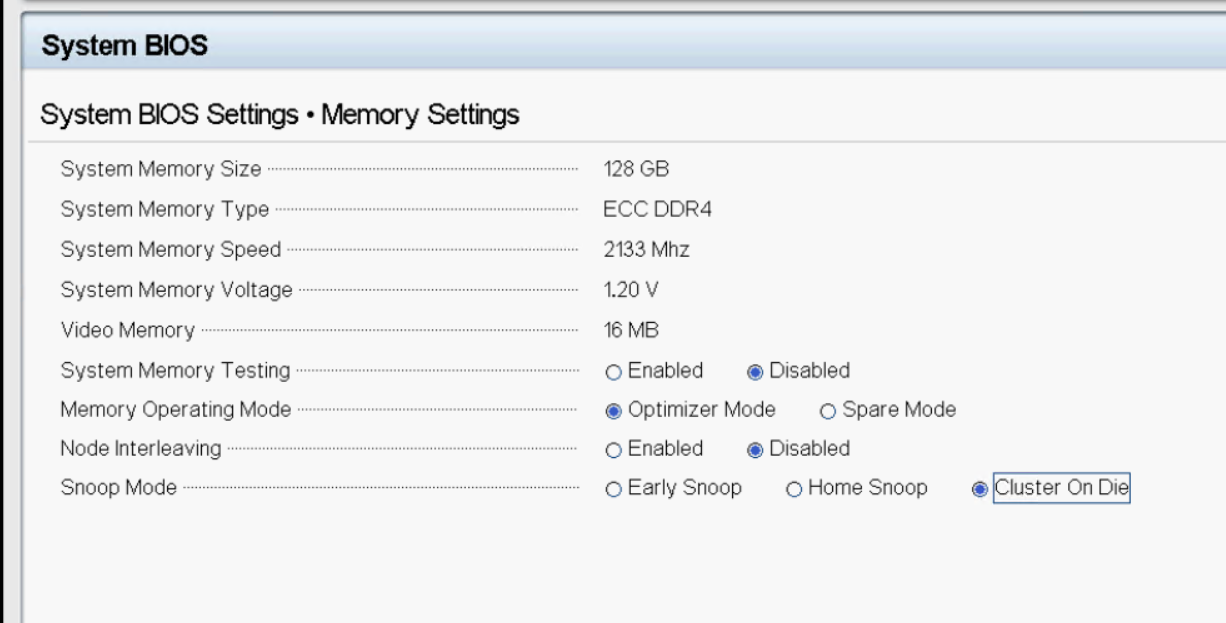

• O token Cluster On Die precisa ser ativado nas configurações do BIOS.

• O suporte da VMware para COD começou no vSphere 6.0 no início e agora também é compatível com o ESXi 5.5 U3b. Consulte o 2142499 da base de conhecimento da VMware para obter detalhes.

O VMware ESXi lê o SRAT (System Resource Affinity Tables, tabelas de afinidade de recursos do sistema) e o SLIT (System Locality Information Tables, tabelas de informações de localidade do sistema) da ACPI para identificar e mapear os recursos de hardware disponíveis. Isso também inclui o mapeamento dos nós NUMA. Esta seção fala sobre algumas opções de linha de comando que os usuários podem usar para ver o estado COD do VMware ESXi.

• O esxtop oferece uma opção para ver os nós NUMA preenchidos. Quando o comando esxtop for inserido, pressione 'm' para ver os detalhes dos nós NUMA da seguinte maneira.

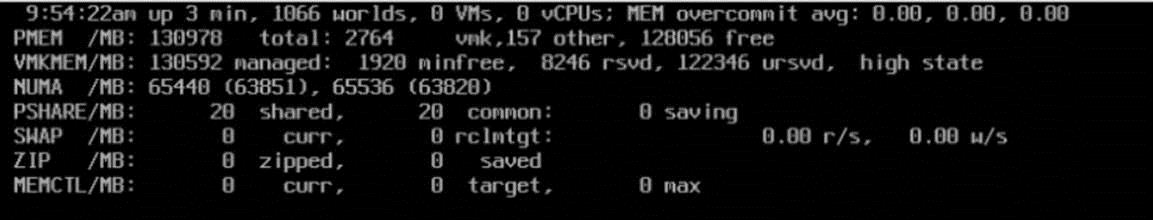

As capturas de tela a seguir são obtidas de um sistema com dois soquetes de processador e memória de sistema de 128 GB. Na configuração padrão sem COD ativado, o esxtop exibiria dois nós NUMA com 64 GB alocados por nó NUMA. A figura a seguir mostra a saída do comando esxtop no VMware ESXi com COD desativado.

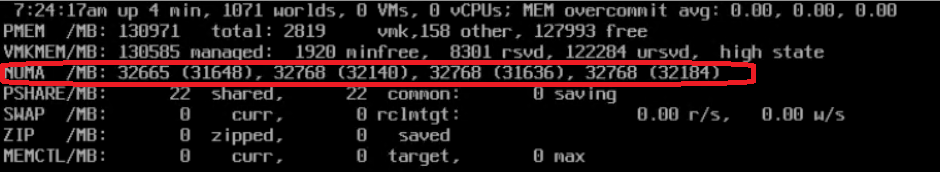

Com o COD ativado, o esxtop lista quatro nós NUMA em vez de dois, pois a matriz de soquete de processador único é dividida em dois.

Benefícios

No modo COD, o sistema operacional vê dois nós NUMA por soquete. O COD tem a melhor latência local. Cada agente doméstico vê solicitações de um número menor de threads, potencialmente oferecendo maior largura de banda de memória. Modo COD tem suporte a bits no diretório de memória. Esse modo é o melhor para cargas de trabalho altamente otimizadas para NUMA. Consulte um blog publicado pela equipe de HPC da Dell detalhando diferentes modos de espionagem.
