Dell Unity：アップグレード前ヘルス チェック警告: platform::check_management_port_2

アップグレード前のヘルス チェックまたはアップグレードが完了して警告コードが表示される:

Test of the management port configuration indicates there may be a problem with the management port VLAN settings that could cause loss of management functionality during storage processor reboots associated with the upgrade. Some valid network configurations can also make this test fail. Ensure that the alternate management port is properly configured. See KB#000066048 for recommended VLAN management port guidelines. You can safely ignore this warning if there is not a real issue.

新しいUnity OE 5.3 PUHCの機能拡張により、ネットワークへのアドレス解決プロトコル(ARP)プローブが開始されます。これは、管理操作がピアSPにフェールオーバーされた場合に、ピアSP上の接続の問題を確認するためです。

PUHC は、標準の ARP ping の代わりに ARP プローブを送信します。管理IPアドレスは、プライマリーSPでのみアクティブであり、ピアではアクティブではありません。これが、チェックがピアの ARP プローブである必要がある理由です。非プライマリー(ピア)SPには、標準ARP用に構成されたIPアドレスがありません。したがって、ARP 要求は 0.0.0.0 が入力された状態で送信する必要があり、ARP プローブです

警告メッセージは、ARP プローブから応答が受信されない場合に発生します

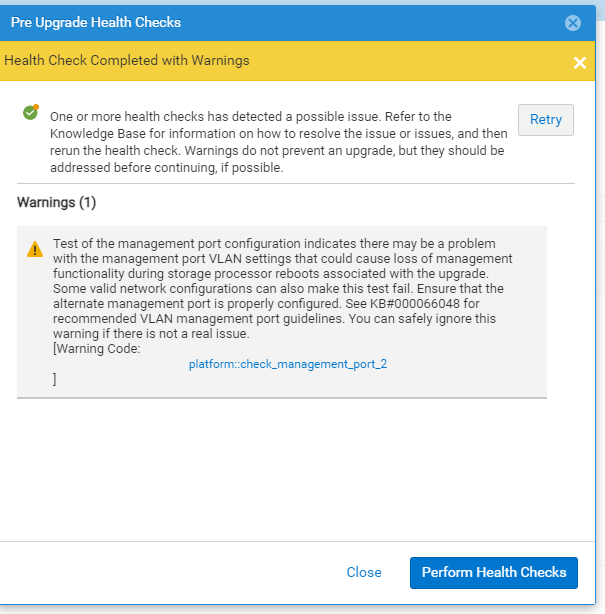

アップグレード前のPUHC中:
次の警告メッセージは、障害ではなくソフト警告です。

Warning Code: platform::check_management_port_2

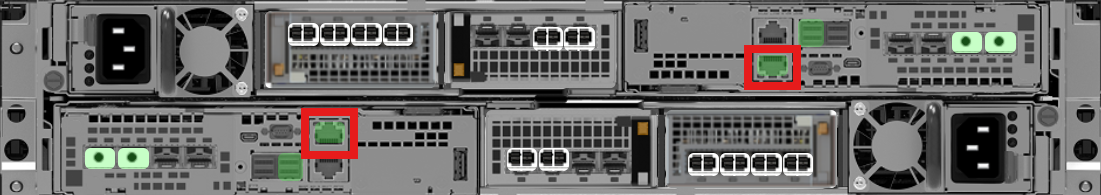

Unisphere UIビューをチェックして、両方の管理ポートに緑色のLEDが表示されているかどうかを確認し、正常に動作していることを示します
System View-> Enclosuresタブに移動し、DPE背面ビューから確認します。


KBA 000019807のいずれかのオプションを使用して、管理操作をピアSPにフェールオーバーします。これにより、ピアSPがネットワークに接続されているかどうかがテストされます。


KBA 000019807の追加オプションとして、現在のプライマリーSPを再起動して、管理操作をピアSPにフェールオーバーします。フェールオーバー プロセス中に、管理操作が最大10分失われる可能性があります。管理操作がリカバリーされたら、ピアSPがプライマリーSPになっていることを確認します。フェールオーバー テスト後にSPAとSPBで管理操作が正常に動作している場合、この警告メッセージは無視しても問題ありません

アップグレード中:
アップグレードの途中まで表示されなかった場合、この警告は無視してかまいません。[Retry]ボタンをクリックしてアップグレードを続行します。

[再試行]ボタンが機能しない場合は、Dellサポートに連絡し、このナレッジベース記事を見積もります

アップグレードが正常に完了したら、次の手順を実行します
Unity OE 5.3以降へのアップグレードが正常に完了した後にこの警告メッセージを受信した場合は、この警告メッセージを無視しても問題ありません。

Warning Code: platform::check_management_port_2

警告が発生する理由:
アレイが非プライマリーSPからARPプローブを送信し、応答がない場合は、このソフト警告が報告されます

ARP応答が表示された場合:

• 非プライマリーSPは、少なくともレイヤー2レベルでネットワークと通信できます。
• これにより、アップグレード中にフェールオーバーが発生すると、管理へのアクセスがさらに検証されます。
• PUHC警告は表示されません。

ARP応答が表示されない場合:

• 非プライマリーSPがネットワーク接続を確認できません。
• ネットワーク構成によっては、ARPプローブの応答が受信されない場合があります。
• PUHCチェックが失敗し、警告が表示されます。
• この警告は、アレイ外部に、非プライマリーSPによるネットワークからのARPプローブ応答の受信を妨げている何らかの問題があることを示します。

上記に加えて、このテストではピアSPで偽陰性が発生する可能性があります。VLAN間でのブロードキャストを許可するようにスイッチが設定されている場合、VLAN内でもブロードキャストが無効になっていると、テストで誤検出が発生する可能性があります。通常、この新しいテストでは、通常の条件下で、管理ポートがVLANで適切に構成されているかどうかが判断されます。
