Dell Unity: Advarsel før tilstandskontroll før oppgradering: plattform::check_management_port_2

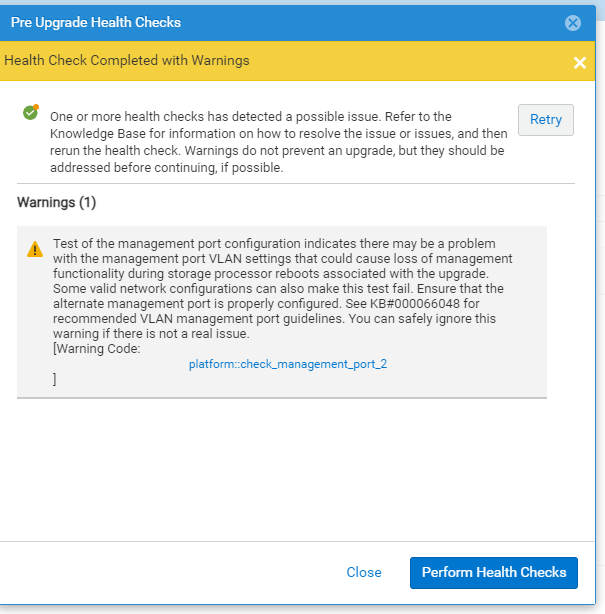

Tilstandskontroll før oppgradering eller oppgradering fullført med advarselskode:

Test of the management port configuration indicates there may be a problem with the management port VLAN settings that could cause loss of management functionality during storage processor reboots associated with the upgrade. Some valid network configurations can also make this test fail. Ensure that the alternate management port is properly configured. See KB#000066048 for recommended VLAN management port guidelines. You can safely ignore this warning if there is not a real issue.

En ny forbedring av tilstandskontrollen før oppgradering (PUHC) er innført i Unity OE 5.3 og nyere. Denne forbedringen ser etter mulige tilkoblingsproblemer på administrasjonsportene. Denne advarselen angir bare at Unity-arrayet ikke kunne bekrefte nettverkstilkoblingen til nodelagringsprosessoren (SP).

Denne advarselen betyr ikke at koblingen til SP-administrasjonsporten er nede. Hvis det er et problem med nodebehandlingsporten, rapporterer tilstandskontrollen før oppgraderingen en annen feilkode.
Se Knowledge Base-artikkel (KBA) 000061985: Dell Unity: Tilstandskontroll mislykkes med Feilkode: plattformkontroll (kan korrigeres av brukeren)

Den nye Unity OE 5.3 PUHC-forbedringen starter en ARP-sonde (Address Resolution Protocol) i nettverket. Dette er for å bekrefte eventuelle tilkoblingsproblemer på motparten SP i tilfelle administrasjonsoperasjoner mislykkes over til motparten SP.

PUHC sender ut en ARP-sonde i stedet for en standard ARP-ping. IP-adressen for administrasjon er bare aktiv på den primære SP-en, ikke motparten. Dette er grunnen til at sjekken må være en ARP-sonde på jevnaldrende. Den ikke-primære (motparten) SP har ikke en konfigurert IP-adresse for en standard ARP. Dermed må ARP-forespørselen sendes med 0.0.0.0 fylt ut og er en ARP-sonde.

Advarselen vises hvis det ikke mottas svar fra ARP-sonden.

Under PUHC før oppgradering:
Advarselen nedenfor er en myk advarsel og ikke en feil.

Warning Code: platform::check_management_port_2

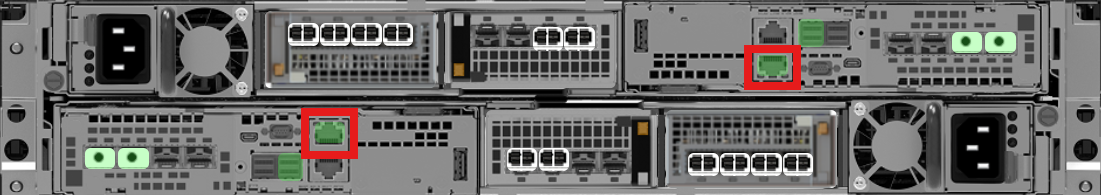

Sjekk Unisphere UI-visningen for å se om begge administrasjonsportene viser en grønn LED-lampe som indikerer at de fungerer som normalt.
Gå til Systemvisning –> fanen Kabinett, og bekreft fra DPE-sett bakfra.


Bruk ett av alternativene i KBA-000019807 til å mislykkes i administrasjonsoperasjoner over til motparten SP. Dette tester om node-SP-en har tilkobling til nettverket.


Et annet alternativ til KBA-000019807 er å starte gjeldende primære SP til failover-administrasjonsoperasjoner på nytt til motparten SP. Administrasjonsoperasjoner kan gå tapt i opptil 10 minutter under failover-prosessen. Når administrasjonsoperasjonene er gjenopprettet, kontrollerer du at motparten SP nå er den primære SP-en. Hvis administrasjonsoperasjoner fungerer vellykket på SPA og SPB etter failover-tester, kan denne advarselen trygt ignoreres.

Under oppgraderingen:
Denne advarselen kan ignoreres hvis den ikke ble sett før midt i oppgraderingen. Klikk på Prøv på nytt for å fortsette med oppgraderingen.

Kontakt Dells kundestøtte og oppgi denne kunnskapsartikkelen hvis Prøv på nytt ikke fungerer.

Etter en vellykket oppgradering:
Advarselen nedenfor kan trygt ignoreres hvis denne advarselen ble mottatt etter en vellykket oppgradering til Unity OE 5.3 eller nyere.

Warning Code: platform::check_management_port_2



Hvorfor advarselen oppstår:
Når arrayet sender ut ARP-sonden fra den ikke-primære SP-en og ikke mottar noe svar, rapporterer den denne myke advarselen.

Når et ARP-svar vises:

• Den ikke-primære SP-en kan kommunisere med nettverket minst på lag 2-nivået.
• Dette bekrefter tilgangen til administrasjon ytterligere når failover oppstår under en oppgradering.
• PUHC-advarselen finnes ikke.

Når et ARP-svar ikke vises:

• Ikke-primær SP kan ikke bekrefte nettverkstilkoblingen.
• Avhengig av nettverkskonfigurasjonene kan det hende at ARP-sonderespons ikke mottas.
• PUHC-kontroll mislykkes, og advarselen er til stede.
• Denne advarselen angir noe utenfor arrayet som hindrer den ikke-primære SP-en i å motta et ARP-granskingssvar fra nettverket.

I tillegg til det ovennevnte, kan denne testen gi et falskt negativt på peer SP. Hvis svitsjen er konfigurert til å tillate kringkastinger på tvers av VLAN-nettverk, kan testen gi falske positiver når kringkastinger deaktiveres, selv innenfor et VLAN. Under normale forhold avgjør vanligvis denne nye testen om administrasjonsportene er riktig konfigurert i et VLAN-nettverk eller ikke.
