Connectrix Brocade: Impossibile visualizzare la configurazione della zona definita su Webtools.
Summary: La configurazione dello zoning dello switch può essere eseguita dalla CLI dello switch o dalla GUI Web - Webtools.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
La configurazione della suddivisione in zone definita (inattiva) non era presente in Switch Webtools.
La CLI dello switch mostrava sia la configurazione della zona, sia il database della zona effettiva (attiva) e quella definita (inattiva).
Cause
Di seguito è riportato lo screenshot di Webtools:

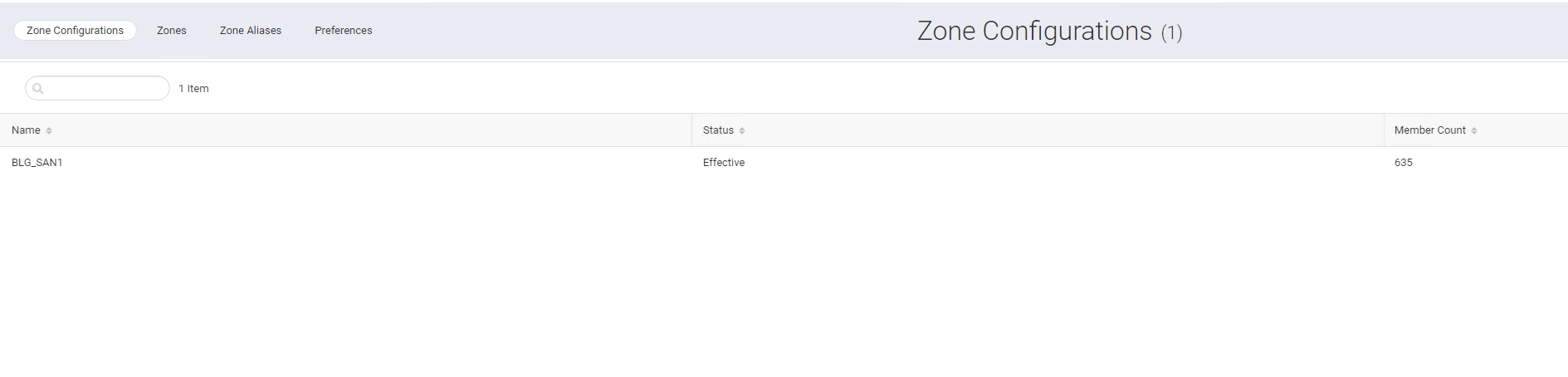

Switch non funzionante:

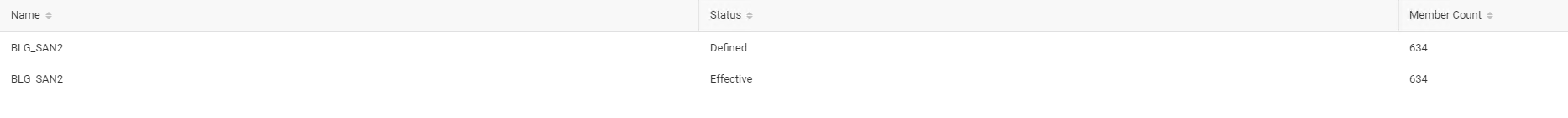

Switch funzionante:
Resolution
È disponibile un'opzione per procedere alla clonazione della configurazione di zona esistente in Webtools.
Per clonare una configurazione di zona, effettuare le seguenti operazioni:
1. Fai clic su "Zoning" nella barra di navigazione. Per impostazione predefinita, viene visualizzata la finestra "Zone Configurations".
2. Per clonare una configurazione di zona, selezionarne una esistente. Viene visualizzata la configurazione della zona selezionata. È possibile clonare le configurazioni

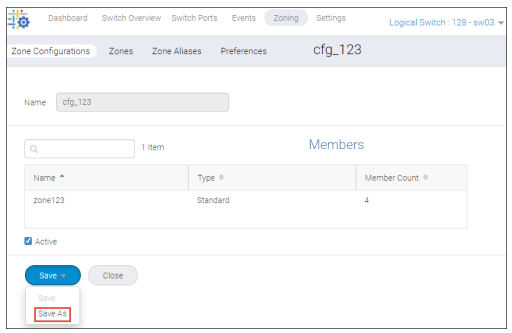

delle zone "Active" e "InActive".3. Cliccare su "Save As" dal menu a discesa "Save" per clonare la configurazione con un nome diverso.
2. Per clonare una configurazione di zona, selezionarne una esistente. Viene visualizzata la configurazione della zona selezionata. È possibile clonare le configurazioni
delle zone "Active" e "InActive".3. Cliccare su "Save As" dal menu a discesa "Save" per clonare la configurazione con un nome diverso.
4. Inserisci un nome, quindi fai clic su "Salva"
5. Cliccare su "OK"
La configurazione della zona clonata viene salvata nella finestra Configurazioni zona .
6. È possibile procedere e attivare la configurazione zona.
La configurazione della zona clonata viene salvata nella finestra Configurazioni zona .
6. È possibile procedere e attivare la configurazione zona.
Additional Information
Guida di riferimento: https://techdocs.broadcom.com/content/dam/broadcom/techdocs/us/en/pdf/fc-networking/software-web-tools/fos-91x-webtools.pdf
Affected Products
Connectrix B-Series Fabric OS 9.XProducts
