Comment configurer RAID avec AMD RAIDXpert2

Plates-formes concernées :

• Stations de travail Precision
• PC de bureau Dell Pro Max
• PC portables Dell Pro Max

Sommaire :

• Création du volume RAID
• Téléchargement du pilote RAID
• Installation d’un système d’exploitation sur la baie RAID
• Suppression du volume RAID

Création du volume RAID

1. Au démarrage de votre ordinateur, appuyez sur F2 pour accéder au menu de configuration du BIOS.
2. Cliquez sur Storage dans le menu principal.
3. Dans la section Fonctionnement SATA, sélectionnez le mode RAID On.
4. Cliquez sur APPLIQUER LES MODIFICATIONS pour enregistrer les paramètres, puis cliquez sur QUITTER.

5. Lorsque votre ordinateur redémarre, appuyez sur la touche F12 pour accéder au menu One-Time Boot Settings.
6. Dans le menu Pre-Boot Tasks, sélectionnez Device Configuration.
   Le Gestionnaire de périphériques EFI TPV s’affiche.

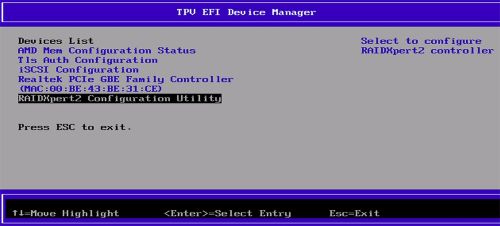

7. Dans Liste des périphériques, sélectionnez Utilitaire de configuration RAIDXpert2.

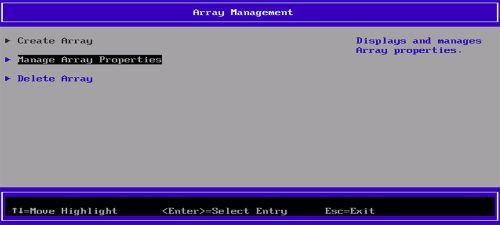

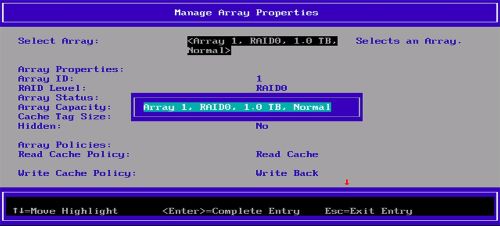

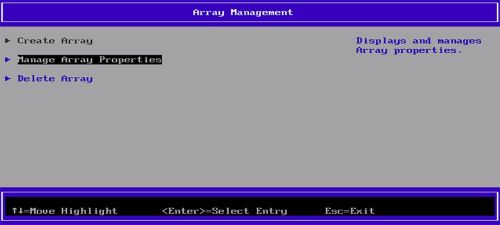

8. Dans le panneau Array Management, sélectionnez Manage Array Properties.

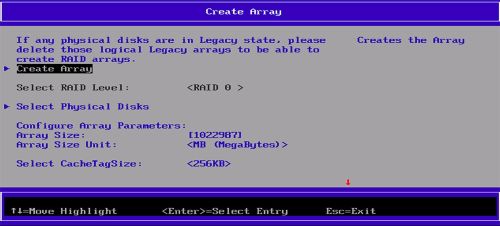

9. Sélectionnez Create Array.

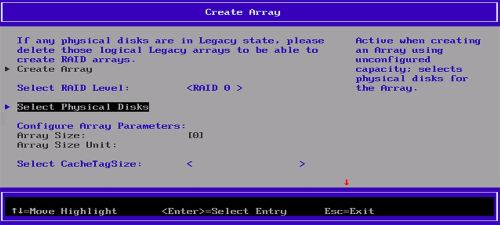

10. Dans le volet Create Array, sélectionnez Physical Disks pour créer le mode RAID. La liste des types RAID s’affiche.

11. Dans la liste, sélectionnez le type RAID souhaité.
12. Dans la section Select Media Type, sélectionnez le disque.
    Assurez-vous que [X] est sélectionné en regard du disque.
13. Sélectionnez Appliquer les modifications pour enregistrer les paramètres.


Retour au début

Téléchargement du pilote RAID

1. Rendez-vous sur le site de support Dell et recherchez votre produit.
2. Cliquez sur Pilotes et téléchargements et téléchargez le logiciel de périphérique AMD Chipset.
3. Double-cliquez sur le fichier .exe du pilote de chipset téléchargé.

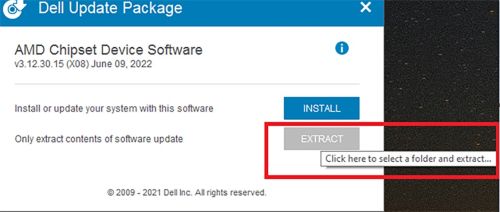

4. Sélectionnez Extraire et enregistrez le package sur votre ordinateur.


Retour au début

Installation d’un système d’exploitation sur la baie RAID

1. Créez la matrice RAID en fonction de la configuration prise en charge par l’ordinateur.
2. Créer une clé USB amorçable Windows.
   Remarque : Si vous utilisez un support USB Dell fourni pour OSRI, passez à l’étape 6.
3. Copiez les fichiers binaires Windows sur USB.
4. Créer un dossier $WinpeDriver$ sur la clé USB.
5. Copiez tous les disques RAID dans $WinpeDriver$ .
6. Connectez la clé USB à l’ordinateur et lancez le processus d’installation.
   Remarque : Terminez l’installation du système d’exploitation en suivant les instructions qui s’affichent à l’écran.
7. Assurez-vous que les disques RAID sont correctement chargés dans l’ordre suivant : rcbottom > rcraid > rccfg.
   Remarque : $WinpeDriver$ De plus, le support USB Dell charge automatiquement tous les pilotes nécessaires au moment de l’installation, sans qu’aucune intervention manuelle ne soit nécessaire.
8. Sélectionnez Array1 (Disk0) pour poursuivre l’installation du système d’exploitation.
   Remarque : Vous pouvez vérifier si l’installation du pilote RAID est terminée en vérifiant dans le gestionnaire de périphériques. L’installation du système d’exploitation est prise en charge uniquement sur le premier volume RAID.
9. Redémarrez le système d’exploitation et installez l’application AMD RAIDXpert2 à partir du logiciel de périphérique AMD Chipset que vous avez téléchargé précédemment.

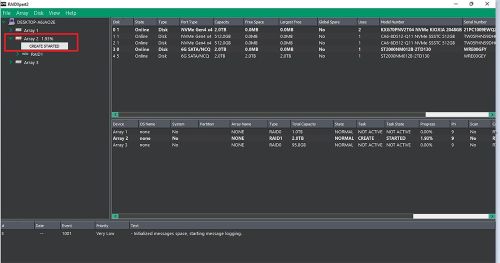

10. Ouvrez l’application AMD RAIDXpert2 à partir de l’icône Démarrer de Windows.

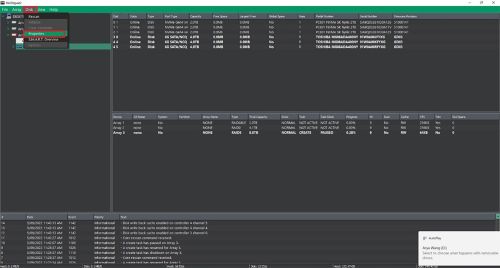

11. Dans le menu, sélectionnez Disk >Properties.

12. Sélectionnez le disque requis.
    Les propriétés du disque s’affichent.
    Remarque : Si la mise en cache de l’écriture différée du disque et la lecture anticipée du disque sont déjà activées, ignorez les étapes 11 et 12.

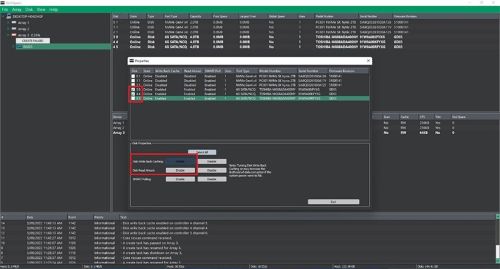

13. Dans Disk Write Back Caching, sélectionnez Enable.
14. Dans Disk Read Ahead, sélectionnez Enable.


Retour au début

Suppression du volume RAID

1. Appuyez sur le raccourci clavier F12 pour accéder au menu One-Time Boot Settings.
2. Sélectionnez Configuration de l’appareil.

   Le volet TPV EFI Device Manager s’affiche.
3. Dans Liste des périphériques, sélectionnez Utilitaire de configuration RAIDXpert2.

4. Dans le panneau Array Management, sélectionnez Manage Array Properties.

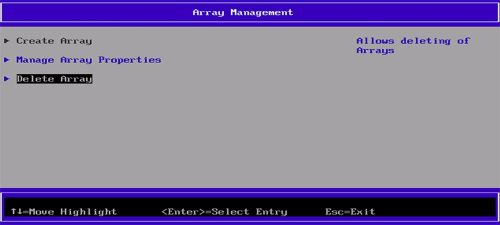

5. Sélectionnez Delete Array.

6. Sélectionnez Tout vérifier.

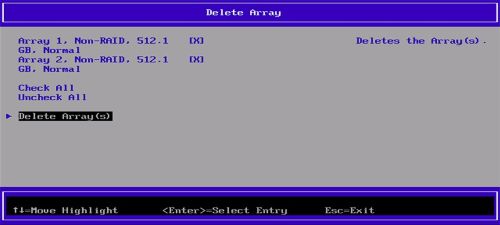

7. Sélectionnez Delete Array(s).

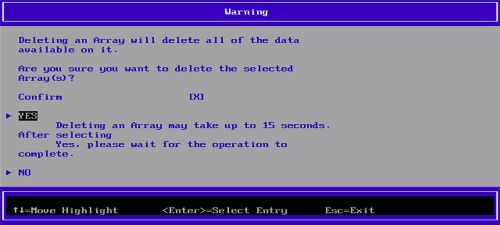

8. Sélectionnez OUI.

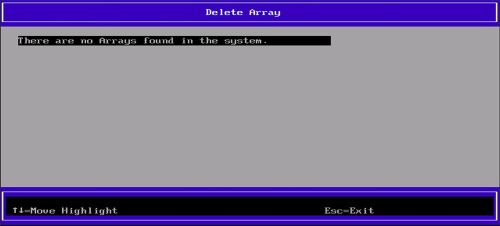

Une fois le processus terminé, le message There are no Arrays found in the system s’affiche.
