OptiPlex 7071 Tower: Guida visiva al computer

Riepilogo: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni dei vari fattori di forma del desktop Dell OptiPlex 7071 Tower.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Il seguente articolo fornisce una guida visiva al sistema OptiPlex 7071 Tower con un elenco delle porte esterne e delle funzioni del computer.

Causa

Non applicabile

Risoluzione

Nota: Per una descrizione dettagliata di ogni singola posizione, consultare i manuali di sistema all'indirizzo www.dell.com/support.


Sommario:

  1. Vista anteriore
  2. Vista posteriore
  3. Ulteriori informazioni:



Vista anteriore



Vista anteriore

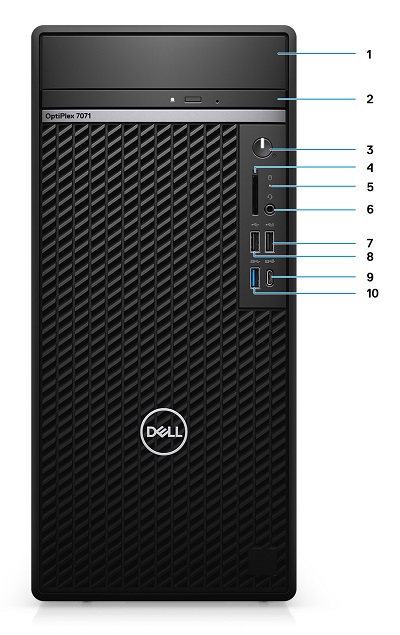

Figura 1. Vista anteriore



1 Coperchio della staffa del disco rigido 2 Unità disco ottico (ODD)
3 Pulsante di alimentazione 4 Lettore di schede SD 4.0 (opzionale)
5 LED di attività del driver rigido 6 Connettore jack audio universale/cuffie
7 Connettore USB 2.0 con PowerShare 8 Connettore USB 2.0
9 Connettore USB 3.1 Type-C Gen 2 con PowerShare 10 Connettore USB 3.1 di 1a generazione


Torna all'inizio



Vista posteriore



Vista posteriore

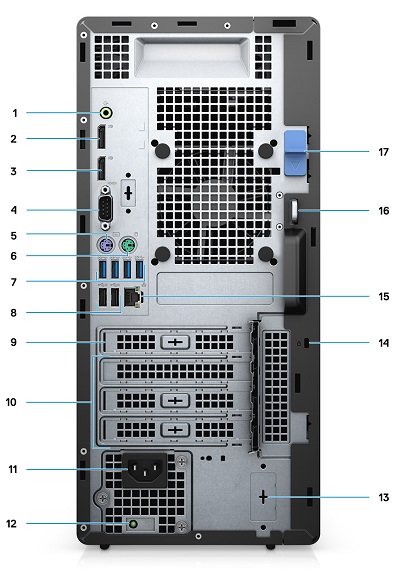

Figura 2. Vista posteriore



1 Connettore audio Line-out 2 2 connettori DisplayPort v1.2
3 Modulo opzionale (HDMI 2.0, DP, VGA o USB Type-C Alt Mode) 4 Connettore della porta seriale
5 Connettore tastiera PS/2 6 Connettore mouse PS/2
7 4 connettori USB 3.1 di 1a generazione 8 Connettore USB 2.0 con 2 Smart PowerOn
9 Slot di espansione PCI 10 3 slot di espansione PCI Express
11 Connettore di alimentazione 12 LED della diagnostica dell'alimentatore
13 2 connettori SMA (opzionali) 14 Blocco Kensington
15 Connettore Ethernet di rete (NIC) 16 Lucchetto ad anello
17 Fermo di rilascio


Torna all'inizio



Ulteriori informazioni:




Torna all'inizio
