OptiPlex 7071 立式：電腦視覺指南
Riepilogo: 本文為 Dell OptiPlex 7071 立式桌上型電腦外接式埠和功能的視覺化指南。
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Sintomi
下列文章提供 OptiPlex 7071 立式電腦的視覺指南，並列出電腦的外接式埠和功能。
Causa
不適用
Risoluzione
注意：如需每個位置的詳細說明，請前往www.dell.com/support 的系統手冊。
目錄：
前視圖

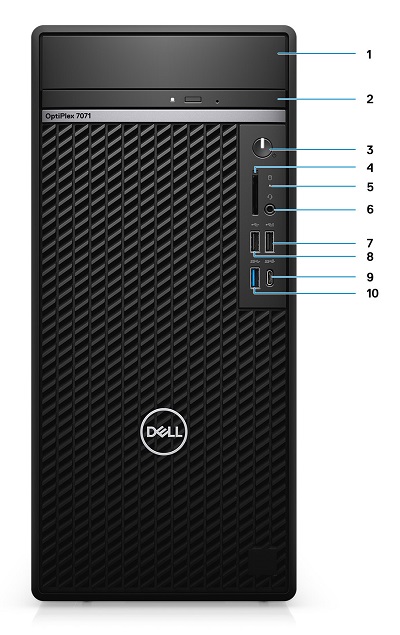

圖 1：前視圖
| 1 | 硬碟托架護蓋 | 2 | 光碟機 （ODD） |
| 3 | 電源按鈕 | 4 | SD 4.0 讀卡機 （選配） |
| 5 | 硬碟活動 LED | 6 | 耳機/通用音效插孔連接器 |
| 7 | USB 2.0 連接器 （具備 PowerShare 功能） | 8 | USB 2.0 連接器 |
| 9 | USB 3.1 Gen 2 Type-C 連接器 （具備 PowerShare 功能） | 10 | USB 3.1 Gen 1 連接器 |
後視圖

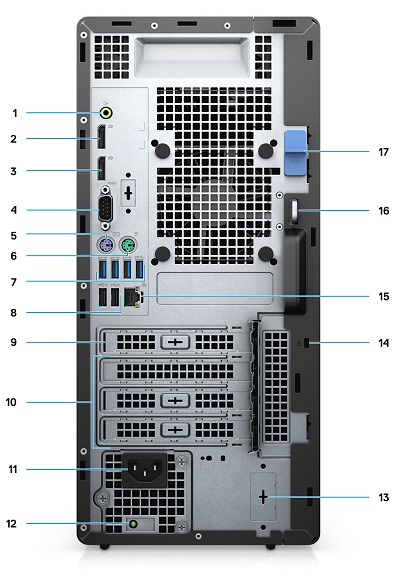

圖 2：後視圖
| 1 | 訊號線輸出音訊連接器 | 2 | DisplayPort v1.2 連接器 x2 |
| 3 | 選配模組 （HDMI 2.0、DP、VGA 或 USB Type-C 替代模式） | 4 | 序列連接器 |
| 5 | PS/2 鍵盤連接器 | 6 | PS/2 滑鼠連接器 |
| 7 | USB 3.1 Gen 1 連接器 x4 | 8 | USB 2.0 連接器 （支援 Smart PowerOn x2） |
| 9 | PCI 擴充插槽 | 10 | PCI Express 擴充插槽 x3 |
| 11 | 電源連接器 | 12 | 電源供應器 （PSU） 診斷 LED |
| 13 | 2 個 SMA 連接器 （選配） | 14 | Kensington 防盜鎖 |
| 15 | 網路 （NIC） 乙太網路連接器 | 16 | 掛鎖環 |
| 17 | 釋放閂鎖 |
