OptiPlex 7071 타워: 컴퓨터에 대한 비주얼 가이드
Riepilogo: 이 문서는 Dell OptiPlex 7071 타워 데스크탑의 다양한 폼 팩터에 있는 외부 포트 및 기능에 대한 비주얼 가이드입니다.
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Sintomi
다음 문서에서는 OptiPlex 7071 타워 컴퓨터에 대한 비주얼 가이드를 제공하고 컴퓨터의 외부 포트 및 기능을 나열합니다.
Causa
해당 사항 없음
Risoluzione
참고: 각 위치에 대한 자세한 설명은 www.dell.com/support 시스템 설명서를 참조하십시오.
목차:
전면 뷰

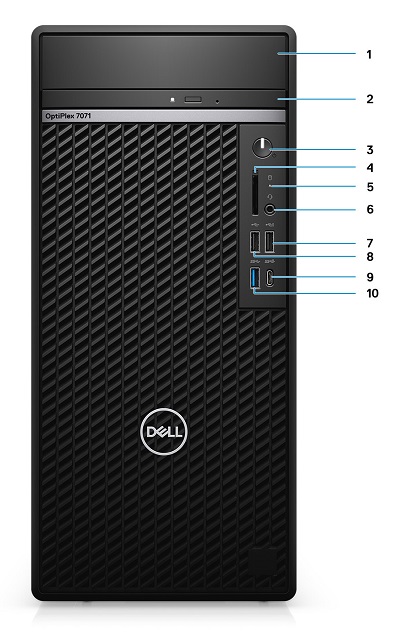

그림 1: 전면 뷰
| 1 | 하드 드라이브 브래킷 커버 | 2 | ODD(Optical Disc Drive) |
| 3 | 전원 버튼 | 4 | SD 4.0 카드 리더(옵션) |
| 5 | 하드 드라이버 작동 LED | 6 | 헤드셋/범용 오디오 잭 커넥터 |
| 7 | USB 2.0 커넥터(PowerShare 포함) | 8 | USB 2.0 커넥터 |
| 9 | USB 3.1 Gen2 Type-C 커넥터(PowerShare 포함) | 10 | USB 3.1 Gen1 커넥터 |
후면 뷰

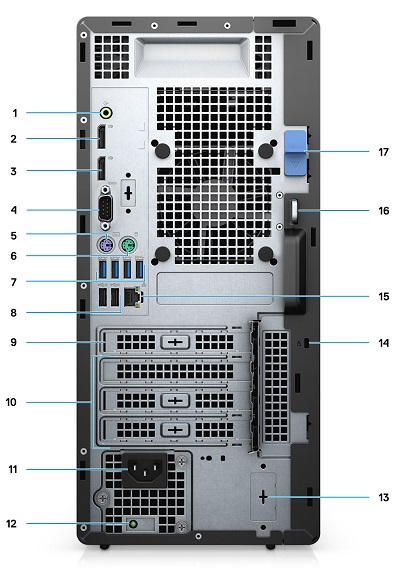

그림 2: 후면 뷰
| 1 | 라인 출력 오디오 커넥터 | 2 | DisplayPort v1.2 커넥터 2개 |
| 3 | 모듈 옵션(HDMI 2.0, DP, VGA 또는 USB Type-C 대체 모드) | 4 | 직렬 커넥터 |
| 5 | PS/2 키보드 커넥터 | 6 | PS/2 마우스 커넥터 |
| 7 | USB 3.1 Gen1 커넥터 4개 | 8 | USB 2.0 커넥터(스마트 PowerOn x2 포함) |
| 9 | PCI 확장 슬롯 | 10 | PCI Express 확장 슬롯 3개 |
| 11 | 전원 커넥터 | 12 | PSU(Power Supply Unit) 진단 LED |
| 13 | SMA 커넥터 2개(옵션) | 14 | Kensington 락 |
| 15 | 네트워크(NIC) 이더넷 커넥터 | 16 | 자물쇠 고리 |
| 17 | 릴리스 래치 |
