PowerEdge. Сброс настроек BIOS

概要: В этой статье описывается способ восстановления BIOS до параметров по умолчанию на серверах Dell PowerEdge. Эта процедура может быть действительна для других продуктов Dell.

この記事は次に適用されます： この記事は次には適用されません： この記事は、特定の製品に関連付けられていません。 すべての製品パージョンがこの記事に記載されているわけではありません。
他のリソースを確認する

手順

Содержание

  1. Восстановление настроек BIOS по умолчанию
  2. Очистка BIOS с помощью перемычки системной платы

1.  Восстановление настроек BIOS по умолчанию на сервере Dell PowerEdge.

Внимание! При сбросе настроек BIOS все настройки возвращаются к значениям по умолчанию. Это может помешать загрузке операционной системы до повторного применения пользовательских настроек.

Следуйте инструкциям для восстановления настроек BIOS по умолчанию на странице настройки системы.

  1. Включите питание компьютера.

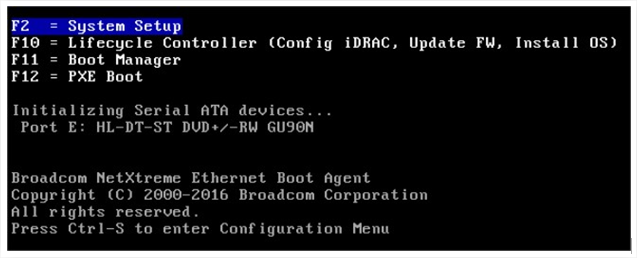

  2. Пока отображается синий логотип Dell, нажмите клавишу F2, чтобы войти в программу настройки системы.


    Нажмите клавишу F2

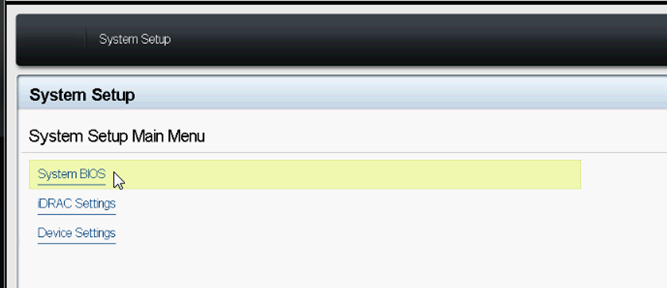

  3. Войдите в раздел System BIOS
    Раздел «Системный BIOS»
  4. Нажмите кнопку Default в нижнем углу.

    Закрыть Default и Finish

    Всплывающее сообщение
  5. При появлении подтверждения нажмите «Да»
  6. Теперь настройки BIOS сброшены.


Если это не помогло, попробуйте выполнить следующую последовательность действий:

  • Нажмите клавишу Num Lock и проверьте, что загорелся индикатор Num Lock.
  • Нажмите клавишу Caps Lock и убедитесь, что индикатор Caps Lock горит.
  • Нажмите клавишу Scroll Lock и убедитесь, что индикатор Scroll Lock горит. Индикаторы на клавиатуре должны гореть, как показано на Рис. 1.
  • Одновременно нажмите клавиши Alt + F . После восстановления настроек по умолчанию система издаст звуковой сигнал.

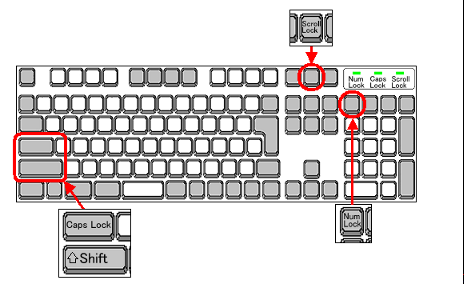

Изображение расположения клавиш и местоположения подсветки для справки
Схема клавиатуры и сочетания клавиш



2. Очистка BIOS с помощью перемычки системной платы


Перемычки на системной плате, расположенные рядом с батарейкой типа «таблетка», — это перемычки NVRAM_CLR и PWRD_EN .
Их можно использовать для сброса настроек BIOS.

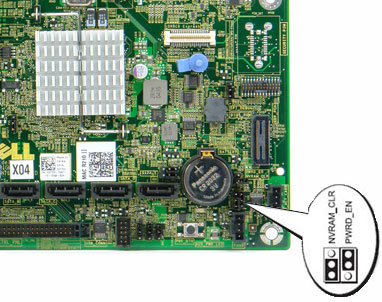

Пример системной платы
Пример моста NVRAM_CLR системной платы



Перемычка Настройка Описание
NVRAM_CLR     Пример настройки 1(по умолчанию) Настройки конфигурации сохраняются при загрузке системы (контакты 3–5)
  Пример второго параметра Настройки конфигурации удаляются при следующей загрузке системы (контакты 1–3)
PWRD_EN     Пример третьего варианта(по умолчанию) Функция ввода пароля включена (контакты 2–4)
  Пример настройки 4 Функция ввода пароля отключена (контакты 4–6)



Действия

  1. Убедитесь, что при работе с внутренними компонентами сервера используется браслет для защиты от электростатического разряда (ESD).
  2. Выключите систему, в том числе все подключенные периферийные устройства, и отсоедините ее от электрической розетки
  3. Откройте систему
  4. Снимите перемычку с перемычки NVRAM_CLR [Расположение перемычки пароля (с маркировкой NVRAM_CLR) на системной плате см. на рисунке выше]
  5. Переместите перемычку с контактов 3–5 на контакты 1–3.
  6. Закройте систему, снова подключите кабели питания
  7. Включите систему на 10 секунд.
  8. Выключите систему
  9. Откройте систему
  10. Переместите перемычку обратно на контакты 3–5 (по умолчанию).
  11. Закройте систему.
  12. Подключите систему и периферийные устройства к электросети, а затем включите систему

Войдите в BIOS системы и повторно введите время и дату, а также все необходимые настройки.
