Data Domain: Usando iDRAC e Serial Over LAN (SOL) em DDs PowerEdge

Acesso remoto necessário ao serial necessário

Isso pressupõe que o cliente já tenha o iDRAC configurado e remotamente acessível no DD. Ele também pode ser usado com um CE conectado por meio de cabo micro USB ou Ethernet para iDRAC.
Os DDs mais recentes (DD3300, DD6900, DD9400, DD9900) são integrados ao módulo iDRAC, o que permite a solução de problemas remota usando Serial Over LAN (SOL). É semelhante a ter uma conexão serial com o DD, mas remotamente por meio do terminal do iDRAC (racadm).
Ele pode não estar ativado por padrão e requer algumas alterações nas configurações do iDRAC e do BIOS para funcionar.

Para todos os sistemas:

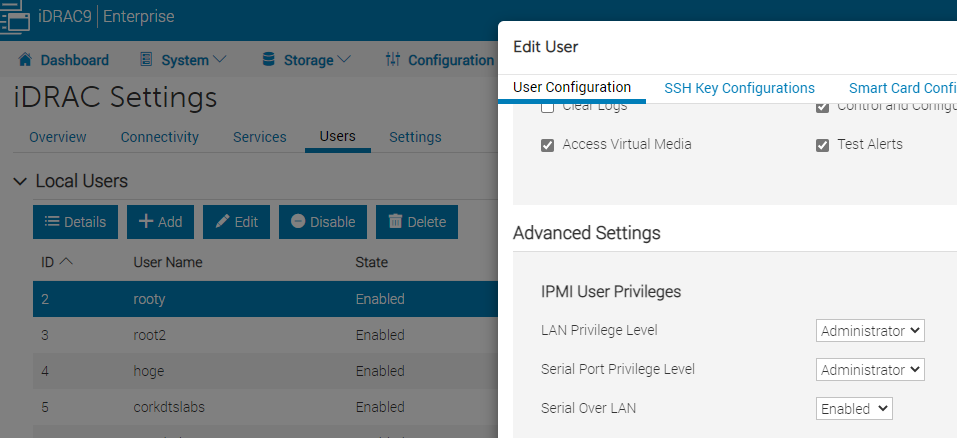

1. Na interface Web do iDRAC, certifique-se de que o usuário do iDRAC no qual você está conectado tenha privilégios adequados de administrador e SOL.
   Configurações do > iDRAC Usuários > usuários locais:
   1.
2. Certifique-se de que o SOL esteja ativado, combinando essas configurações, vá para iDRAC Settings > Connectivity > Serial Over LAN.
   1.

Para DD3300s:
Use este artigo da KB para configurar o SOL no DD3300s. Ele tem configurações diferentes dos outros DDs:
Data Domain: Como acessar o console do DDOS por meio do iDRAC em um sistema

DD3300Para DD6900, DD6400, DD9400, DD9900:
Depois de verificar as configurações de todos os sistemas acima, você precisa editar as configurações do BIOS usando o iDRAC.

1. Faça login na GUI da Web do iDRAC e vá para Configuração > do BIOS Definição > Comunicação
   serial As configurações precisarão corresponder a estas:

2. Clique em Apply depois de alterar as configurações de comunicação serial e, em seguida, role até a parte inferior da página e clique em At Next Reboot ou Apply and Reboot. O DD precisará ser reinicializado para que o iDRAC possa aplicar as novas configurações do BIOS.

3. Reinicialize o DD e, durante a inicialização, você poderá assistir ao trabalho de configuração do BIOS por meio do console virtual do iDRAC. Ele será reinicializado novamente após a aplicação das novas configurações do BIOS.
4. Agora, o SOL deve ser configurado e utilizável corretamente usando putty/ssh para se conectar ao terminal do iDRAC (racadm).
5. Conecte-se ao iDRAC racadm usando ssh/putty com a mesma conexão ip/nome do host/usb que você usaria para fazer login na GUI da Web do iDRAC e usar as credenciais do iDRAC para fazer login.
6. Em seguida, digite # console com2 para abrir a conexão SOL com o DD:

7. Agora você deve ver a mesma saída que normalmente veria apenas na porta serial física. Se você não vir nenhuma saída, tente pressionar Enter.
8. O SOL permite entrar remotamente no modo de usuário único e outras tarefas que antes só podiam ser realizadas com uma conexão serial física.

Nota: A ativação do SOL pode desativar a porta serial física no DD. Reverta as configurações de volta ao padrão para ativar a porta serial:

Para DD6410, DD9410, DD9910 e modelos mais recentes:

1. Em um navegador da Web, digite o endereço IP do iDRAC especificado durante a configuração do iDRAC.
2. Faça log-in com o root do nome de usuário. A senha padrão é o número de série do sistema no PSNT.
3. Selecione Configuration > BIOS Settings > Serial Communications.
4. Verifique se os seguintes valores estão configurados e especifique qualquer um que não esteja definido como listado:

● Comunicação serial: Ativado com redirecionamento
do console● Endereço da porta serial: Conector serial externo COM1
●: Dispositivo serial 1
● Taxa de baud à prova de falhas: 115200
● Tipo de terminal remoto: VT100/VT220
● Redirecionamento após inicialização: Enabled

5. Clique em Apply para salvar as alterações.
6. Clique em Apply e Reboot.
7. Selecione Maintenance > Job Queue e verifique a opção Configure: BIOS. O trabalho de instalação foi concluído.
NOTA: Clique em Atualizar para obter o status mais recente
