Instrukcja demontażu/usuwania części wymienianych samodzielnie przez klienta (CRU) w komputerze Precision 7740

Instrukcje przed wyjęciem baterii:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

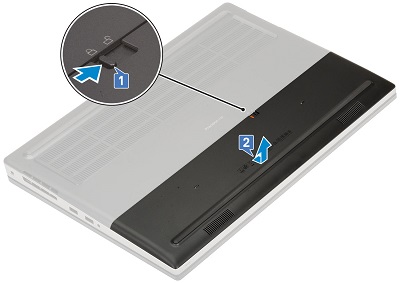

Pokrywa baterii zajmuje dolną trzecią część podstawy. Przesuń zatrzask baterii w środku pokrywy w kierunku ikony odblokowywania [1]. Pociągnij pokrywę baterii z tyłu komputera i zdejmij ją z dolnej części komputera [2].

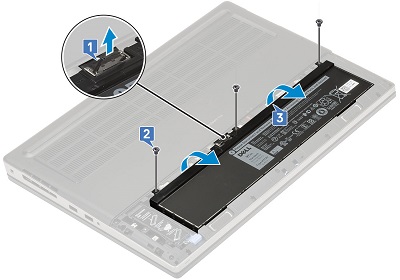

W przypadku baterii 6-ogniwowej odłącz kabel baterii od złącza na środku akumulatora [1]. Wykręć trzy (3) śruby wzdłuż górnej krawędzi baterii [2] i wyjmij baterię z komputera [3].

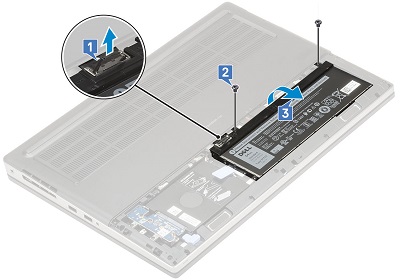

W przypadku baterii 4-ogniwowej odłącz kabel baterii od złącza w lewym rogu akumulatora [1]. Wykręć dwie (2) śruby wzdłuż górnej krawędzi baterii [2] i wyjmij baterię z komputera [3].

Instrukcje przed demontażem panelu dostępu:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjąć baterię.

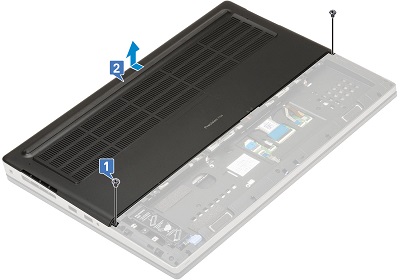

Panel dostępu osłania górne dwie trzecie podstawy. Wykręć dwie (2) śruby mocujące dolne narożniki do drzwiczek [1].

Popchnij drzwiczki w stronę tylnej części systemu i wyciągnij je z komputera [2].

Instrukcje przed demontażem karty microSD:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

Wciśnij osadzoną kartę microSD do czytnika. Wyskoczy na tyle, aby można było się z niego chwycić.

Wyjmij kartę micro-SD całkowicie z gniazda i komputera.

Instrukcje przed demontażem karty komórkowej SIM:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

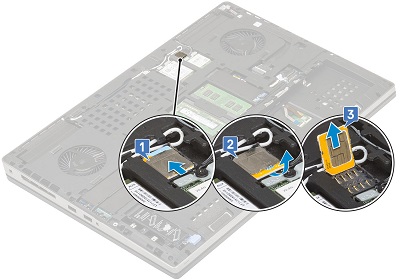

Karta SIM znajduje się nad kartą sieci WLAN. Delikatnie przesuń pokrywę karty SIM w kierunku tylnej części komputera, aby ją odblokować [1]. (Ostrożnie, pokrywa karty może być delikatna). Odwróć kartę SIM w górę i wzdłuż górnej krawędzi karty [2], a następnie wyjmij kartę z komputera [3].

Instrukcje przed demontażem klawiatury:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

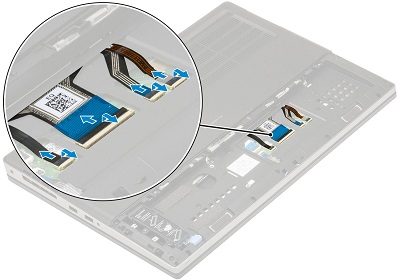

Kable klawiatury znajdują się pod baterią. Podnieś zatrzaski na złączach zerowym naciskiem wstawiania i odłącz kabel klawiatury, kabel linii papilarnych i kabel przycisku linii papilarnych od złączy na płycie głównej.

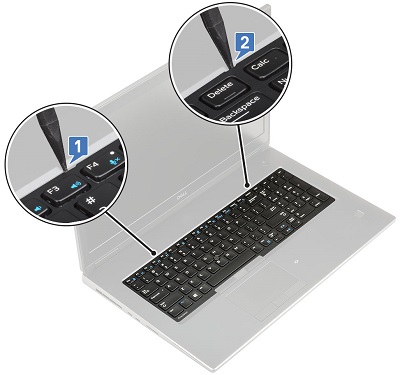

Odwróć komputer i otwórz go, aby uzyskać dostęp do kratki klawiatury. Za pomocą rysika z tworzywa sztucznego lub podobnego narzędzia podważ kratkę. Zacznij od zagłębień między klawiszami F3 i F4 oraz klawiszami Delete i Calc.

Unieś kratkę i wyjmij ją z komputera.

Wykręć pięć (5) śrub mocujących klawiaturę do podparcia dłoni [1]. Podważ dolną krawędź klawiatury i podążaj wzdłuż obu stron [2, 3, 4].

Przyciągnij klawiaturę do siebie i wyjmij ją z komputera.

Instrukcje przed demontażem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdemontuj baterię, pokrywę systemu i klawiaturę.

Pamięć podstawowa znajduje się pod klawiaturą. Wykręć jedną śrubę mocującą osłonę pamięci [1], przesuń osłonę w lewo, a następnie wyjmij ją z pamięci [2]. Odciągnij metalowe zaciski mocujące od modułu pamięci DIMM [3] i wyjmij go z komputera [4]. Powtórz tę czynność dla wszelkich dodatkowych modułów pamięci DIMM w tym miejscu.

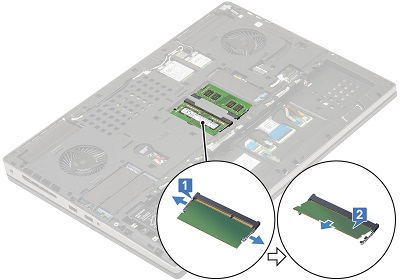

Odwróć urządzenie, ponieważ pamięć dodatkowa znajduje się w środku podstawy systemu. Podobnie jak w przypadku pamięci podstawowej pociągnij metalowe zaciski mocujące po obu stronach pamięci DIMM [1]. Wyjmij ją z gniazda [2] i powtórz tę czynność dla wszelkich dodatkowych modułów DIMM w tym miejscu.

Instrukcje przed demontażem dysku twardego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

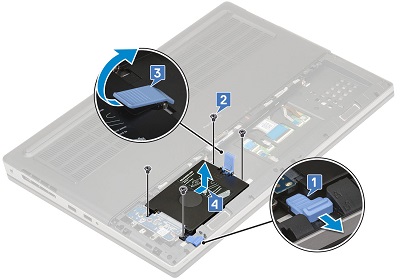

Dysk twardy 2,5" znajduje się po lewej stronie baterii. Pociągnij niebieski zacisk blokujący w lewym dolnym rogu obudowy dysku twardego [1] i wykręć cztery (4) śruby z okolic klatki [2]. Pociągnij zatrzask zwalniający po prawej stronie klatki [3], aby podnieść i wyjąć go z komputera [4].

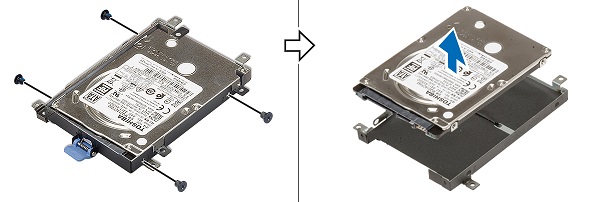

Wykręć cztery (4) śruby mocujące dysk twardy do klatki i wyjmij go z klatki.

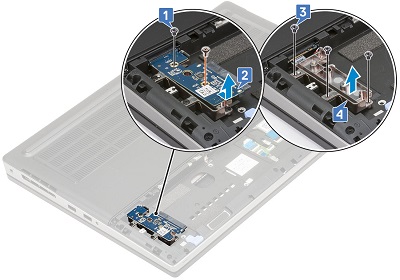

Wykręć krótką śrubę z górnej części karty przejściówki, a dłuższą śrubę z dolnej części karty [1]. Pociągnij kartę w kierunku dolnej części komputera i wyjmij ją z komputera [2].

Wykręć trzy (3) śruby mocujące uchwyt karty do komputera [3] i wyjmij go [4].

Instrukcje przed demontażem dysku SSD M.2:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

W dolnej części systemu można wyróżnić cztery (4) lokalizacje, w których można umieścić kartę SSD M.2. Poniższe czynności opisują rozmieszczenie tych trzech lokalizacji:

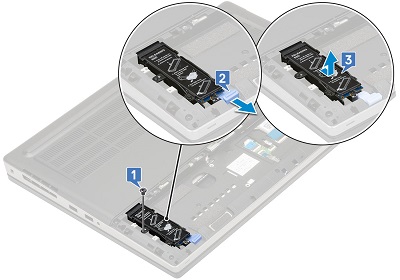

1. Gniazdo 4 znajduje się w lewym dolnym rogu podstawy. Wykręć jedną śrubę mocującą moduł w odpowiednim miejscu [1]. Pociągnij niebieski zatrzask zwalniający w kierunku dolnej części systemu [2]. Wyjmij moduł z komputera [3].

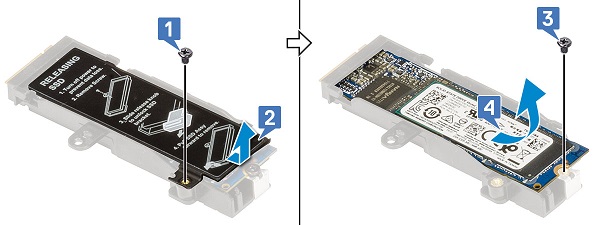

2. Aby wyjąć kartę M.2 z modułu, wykręć śrubę z lewego dolnego rogu modułu [1] i zdejmij płytkę termoprzewodzącą [2]. Wykręć śrubę mocującą kartę do modułu [3] i wyjmij kartę z modułu [4].

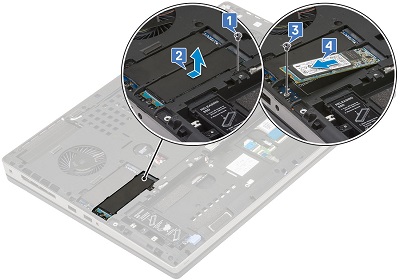

3. Gniazdo 3 znajduje się nad wnęką baterii w lewym rogu podstawy. Wykręć jedną śrubę mocującą płytę cieplną [1] na miejscu i wyjmij płytę z komputera [2]. Wykręć śrubę [3] mocującą końcówkę karty i wyjmij kartę z komputera [4].

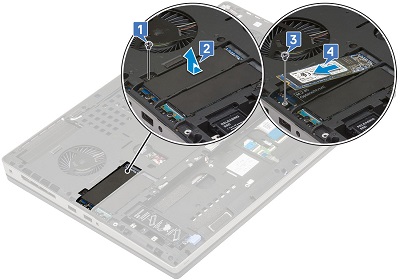

4. Gniazdo 5 znajduje się między gniazdem 3 a lewym wentylatorem systemowym. Wykręć jedną śrubę mocującą płytę cieplną [1] na miejscu i wyjmij płytę z komputera [2]. Wykręć śrubę [3] mocującą końcówkę karty i wyjmij kartę z komputera [4].

5. Gniazdo 6 znajduje się między pamięcią dodatkową a prawym wentylatorem systemowym. Wykręć jedną śrubę mocującą płytę termiczną w odpowiednim miejscu [1]. Wyjmij płytę z komputera [2]. Wykręć śrubę mocującą kartę do komputera [3] i wyjmij kartę z komputera [4].

Instrukcje przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

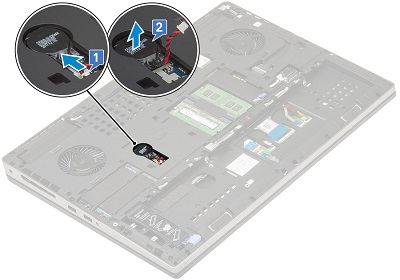

Bateria pastylkowa znajduje się z lewej strony pamięci dodatkowej. Odłącz kabel baterii pastylkowej od płyty głównej [1].

Odklej baterię od kleju mocującego ją w komputerze [2].

Instrukcje przed demontażem przed wyjęciem karty sieci bezprzewodowej WWAN:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

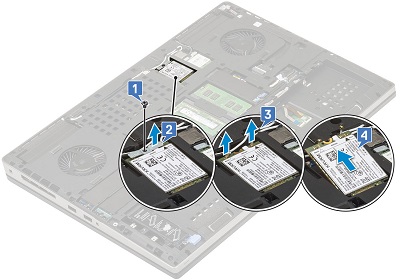

Karta WWAN znajduje się powyżej pamięci dodatkowej. Wykręć śrubę [1] i wyjmij klamrę [2] z karty.

Odłącz kable anteny od karty [3]. (Kable mają złącza wciskane i są odłączane od trzpieni z lekkim naciskiem). Po wysunięciu karty wyjmij ją ze złącza i komputera [4].

Instrukcje przed demontażem karty sieci WLAN (sieć Wi-Fi, sieć bezprzewodowa):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wyjmij baterię i zdejmij pokrywę komputera.

Karta sieci WLAN znajduje się między kartą sieci WWAN a prawym wentylatorem systemowy. Wykręć śrubę [1] i wyjmij klamrę [2] z karty.

Odłącz kable anteny od karty [3]. (Kable mają złącza wciskane i są odłączane od trzpieni z lekkim naciskiem). Po wysunięciu karty wyjmij ją ze złącza i komputera [4].
