適用于客戶可自行更換單元 (CRU) 的 Precision 7740 卸載指南
Resumo: 本文是 Dell Precision 7740 行動工作站零件的指南,任何人都可以移除和更換這些零件。
Sintomas
這些指南將逐步移除 Precision 7740 行動工作站系統的客戶可更換元件 (CRU) 零件。(CRU 是不需工程師即可卸下或更換的系統零件。)參考指南內含參考相關內容的圖片。
目錄:
移除指南
如果這些指南未涵蓋您想要執行的動作,則您需要參考您的系統手冊。
下列文章提供處理電氣設備前須考慮的安全實務相關資訊。
Causa
不適用
Resolução
移除指示

| 1 | 小十字螺絲起子 | 2 | 塑膠拆殼棒 |
| 3 | 小平頭螺絲起子 |
-
卸下電池前的卸載前指示:
-
在安裝或卸下任何硬體時,請務必確定所有資料都已妥善備份。
-
從電腦拔下任何電話、網路或 USB 纜線。
-
從電源插座上拔下電腦和所有連接裝置的電源線。
-
-

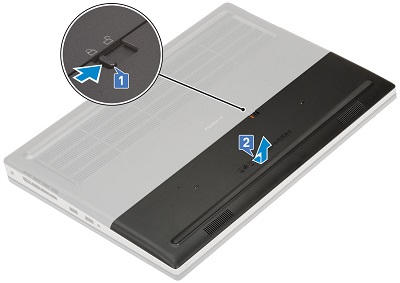

電池護蓋占基座下三分之一。將主機殼蓋中間的電池閂鎖朝解除鎖定圖示推動 [1]。從系統後側拉出電池護蓋,然後從電腦底部提起取出 [2]。

-

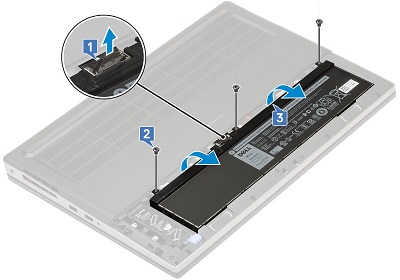

若為 6 芯電池,請從電池中央的連接器拔下電池纜線 [1]。沿著電池頂部邊緣卸下三顆 (3) 顆螺絲 [2],然後從系統卸下電池 [3]。

-

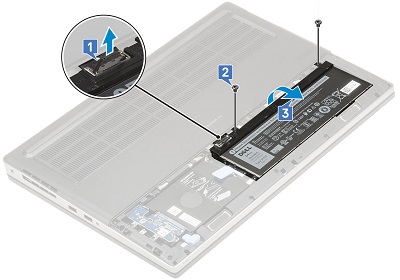

若為 4 芯電池,請從電池左側角落的連接器拔下電池纜線 [1]。沿著電池頂部邊緣卸下兩顆 (2) 顆螺絲 [2],然後從系統卸下電池 [3]。

-
卸下存取面板前的卸載前指示:
-
在安裝或卸下任何硬體時,請務必確定所有資料都已妥善備份。
-
從電腦拔下任何電話、網路或 USB 纜線。
-
從電源插座上拔下電腦和所有連接裝置的電源線。
-
卸下 電池。
-
-

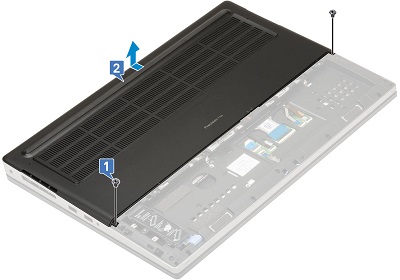

存取面板涵蓋基座的前三分之二。卸下固定蓋子底部角落的兩 (2) 顆螺絲 [1]。

-
將蓋子朝系統後側推動,然後將其從系統拉出 [2]。
-
卸下 micro-SD 卡之前的卸下前指示:
-
在安裝或卸下任何硬體時,請務必確定所有資料都已妥善備份。
-
從電腦拔下任何電話、網路或 USB 纜線。
-
從電源插座上拔下電腦和所有連接裝置的電源線。
-
-

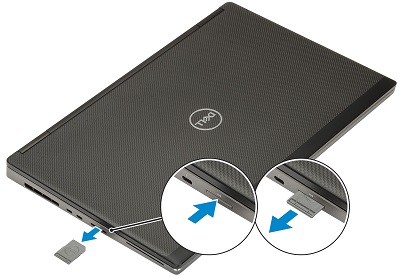

將插入的 microSD 卡進一步推入讀卡機。快顯到足以讓您掌控它。

-
將 microSD 卡從插槽和系統完全拉出。
-
卸下鍵盤前的卸載前指示:
-

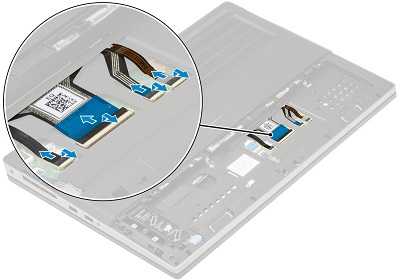

鍵盤纜線位於電池下方。扳起 zif 連接器上的閂鎖,然後從主機板上的連接器拔下鍵盤纜線、指紋辨識器纜線和指紋辨識器按鈕纜線。

-

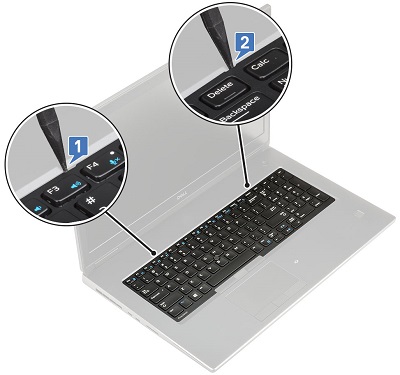

將系統翻面並開啟,以便存取鍵盤格狀網片。使用塑膠拆殼棒或類似的工具撬起格狀網片。從 F3 和 F4 鍵與 Delete 和 Calc 鍵之間的凹槽點開始。

-
將格狀網片從系統提起取出。

-
卸下將鍵盤固定至手掌墊的五 (5) 顆螺絲 [1]。撬起鍵盤底部邊緣,並沿著兩側撬起 [2、3、4]。

-
將鍵盤朝您拉動,然後從系統提起取出。

-
卸下記憶體前的卸載前指示:
-

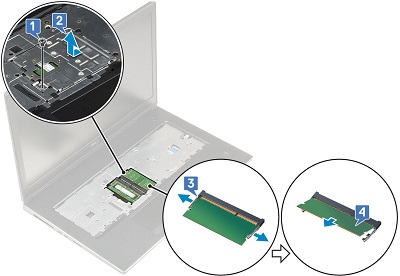

主儲存體位於鍵盤下方。卸下固定記憶體護蓋的單顆螺絲 [1],然後將護蓋推至左側,然後將護蓋從記憶體提起取出 [2]。從記憶體 DIMM 拉出金屬固定夾 [3],然後從電腦提起取出 [4]。對該位置的任何額外記憶體 DIMM 重複上述步驟。

-

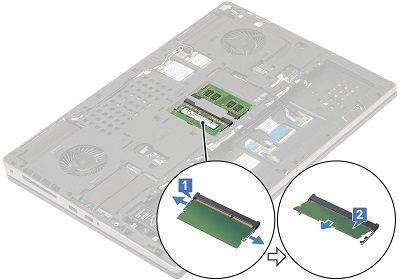

將系統翻面,因為次要記憶體位於系統基座中央。如同主要記憶體,請拉開記憶體 DIMM 兩側的金屬固定夾 [1]。將它從插槽提起取出 [2],然後對該位置的任何額外 DIMM 重複上述步驟。

-
卸下硬碟之前的卸載前指示:
-

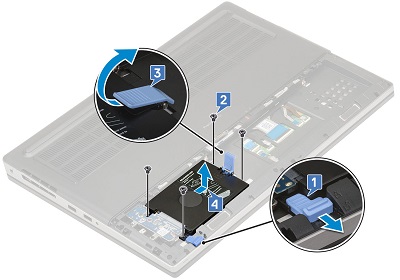

2.5「 硬碟位於電池左側。拉動硬碟固定框架左下角的藍色鎖定固定夾 [1],然後從固定框架周圍卸下四 (4) 顆螺絲 [2]。拉起固定框架右側的釋放閂鎖 [3],將固定框架從系統提起取出 [4]。

-

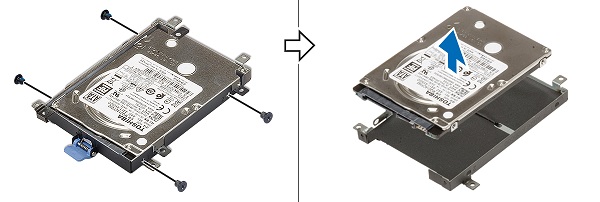

卸下將硬碟固定在固定框架中的四 (4) 顆螺絲,然後將其從固定框架提起取出。

-

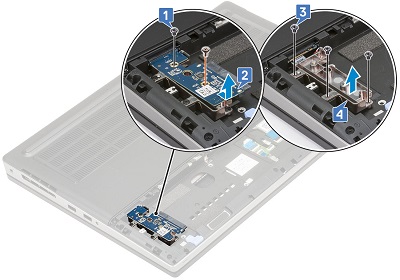

從仲介卡頂部卸下短螺絲,然後從插卡底部卸下較長的螺絲 [1]。將插卡向系統底部拉動,然後從電腦提起取出 [2]。

-
卸下將卡座固定至電腦的三顆 (3) 螺絲 [3],然後將其卸下 [4]。
-
卸下 M.2 固態硬碟 (SSD) 之前的卸載前指示:
-
系統基座上有四 (4) 個可能的位置,可裝入 M.2 SSD 卡。下列步驟將引導您瞭解每個位置在哪裡:
-

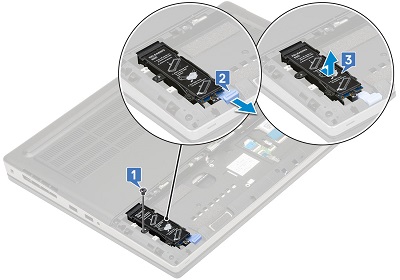

插槽 4 位於基座的左下角。卸下固定模組的單顆螺絲 [1]。朝系統底部拉動藍色釋放摻取 [2]。將模組從電腦提起取出 [3]。

-

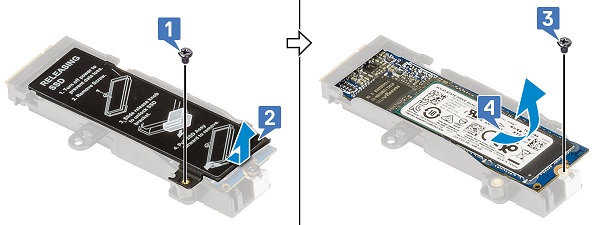

若要從模組卸下 M.2 卡,請從模組左下角卸下螺絲 [1],然後拉出散熱片 [2]。卸下將插卡固定至模組的螺絲 [3],然後將插卡從模組提起取出 [4]。

-

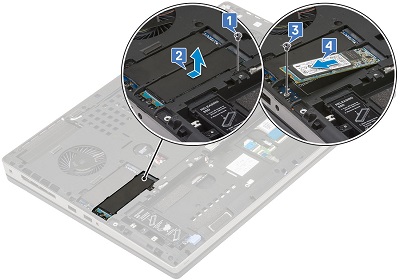

插槽 3 位於電池上方,位於基座左側角落。卸下固定散熱片的單顆螺絲 [1],然後將散熱片從系統拉出 [2]。卸下固定插卡末端的螺絲 [3],然後將插卡從電腦提起取出 [4]。

-

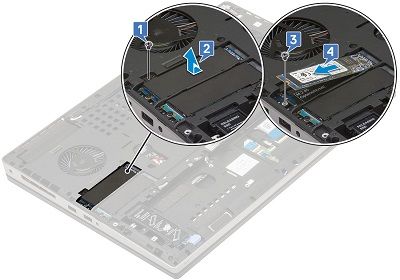

插槽 5 位於插 槽 3 和左側邊角系統風扇之間。卸下固定散熱片的單顆螺絲 [1],然後將散熱片從系統拉出 [2]。卸下固定插卡末端的螺絲 [3],然後將插卡從電腦提起取出 [4]。

-

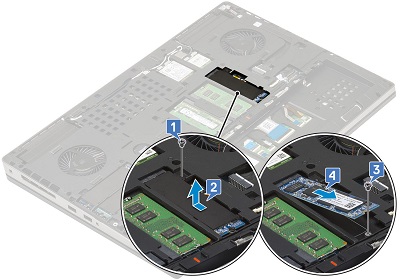

插槽 6 位於次記憶體和右側邊角系統風扇之間。卸下固定散熱片的單顆螺絲 [1]。從系統卸下板 [2]。卸下將插卡固定至系統的螺絲 [3],然後將插卡從電腦提起取出 [4]。

-

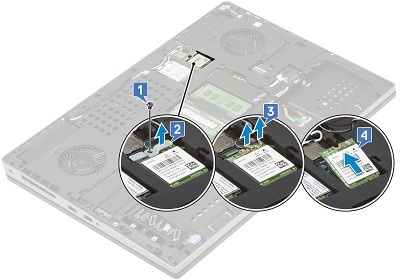

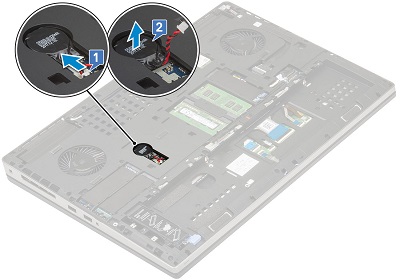

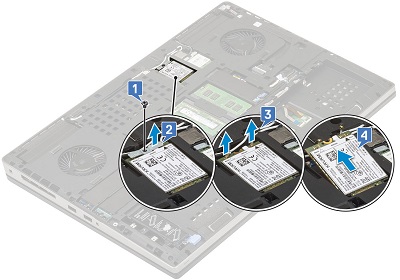

如果您需要進一步的協助,請聯絡技術支援部門。
