Guia de remoção e desmontagem do Precision 7740 para unidades substituíveis do cliente (CRUs)

Instruções a serem seguidas antes da remoção da bateria:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

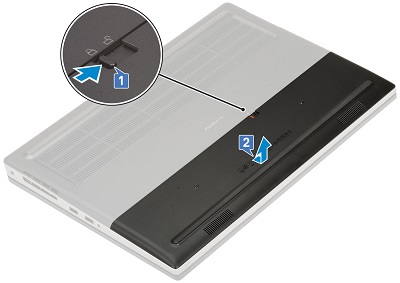

A tampa da bateria ocupa o terço inferior da base. Deslize a trava da bateria no meio da tampa em direção ao ícone de desbloqueio [1]. Puxe a tampa da bateria para fora da parte traseira do sistema e levante-a da parte inferior do computador [2].

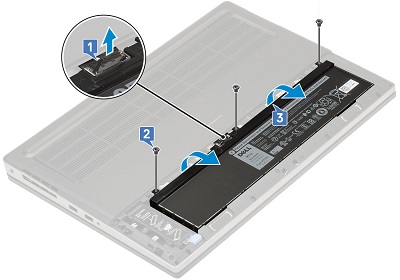

Para a bateria de 6 células, desconecte o cabo da bateria do conector no meio da bateria [1]. Remova os 3 (três) parafusos ao longo da borda superior da bateria [2] e remova a bateria do sistema [3].

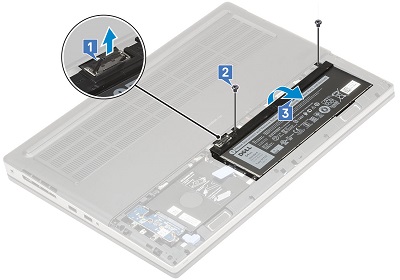

Para a bateria de 4 células, desconecte o cabo da bateria do conector no canto esquerdo da bateria [1]. Remova os 2 (dois) parafusos ao longo da borda superior da bateria [2] e remova a bateria do sistema [3].

Instruções a serem seguidas antes da remoção do painel de acesso:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria.

O painel de acesso abrange os dois terços principais da base. Remova os dois (2) parafusos que fixam os cantos inferiores da porta [1].

Empurre a porta em direção à parte traseira do sistema e retire-a [2].

Instruções a serem seguidas antes da remoção do cartão microSD:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

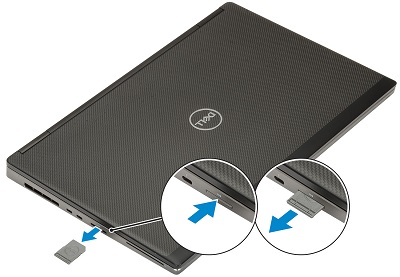

Empurre o cartão micro SD encaixado mais para dentro do leitor. Ele se soltará o suficiente para que você o controle.

Puxe o cartão microSD totalmente para fora do slot e do sistema.

Instruções a serem seguidas antes da remoção do cartão SIM de celular:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

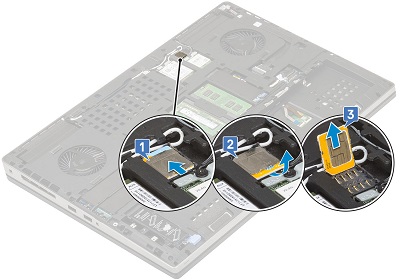

O cartão SIM está localizado acima da placa WLAN. Deslize cuidadosamente a tampa do cartão SIM em direção à parte traseira do computador para destravá-la [1]. (Tenha cuidado, pois a tampa do cartão pode ficar frágil.) Vire o cartão SIM para cima e sobre a borda dele [2] e remova-o do sistema [3].

Instruções a serem seguidas antes da remoção do teclado:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

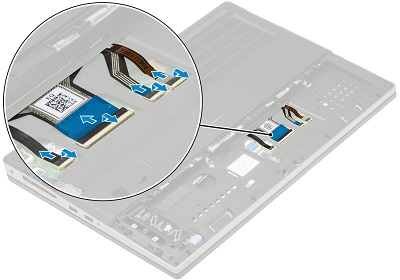

Os cabos do teclado estão localizados sob a bateria. Levante as travas dos conectores ZIF e desconecte o cabo do teclado, o cabo do leitor de impressões digitais e o cabo do botão de impressões digitais do conector na placa-mãe.

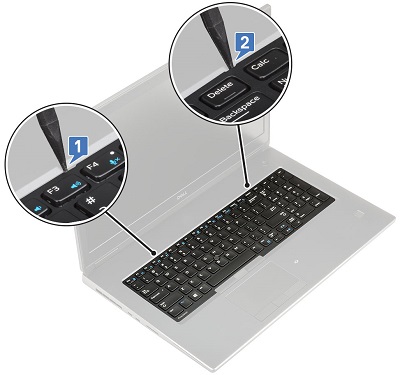

Vire o sistema e abra-o para que você possa acessar o acabamento do teclado. Usando uma haste de plástico ou ferramenta semelhante, suspenda o suporte. Comece pelos pontos de encaixe entre as teclas F3 e F4 e as teclas Delete e Calc.

Levante e remova a estrutura do sistema.

Remova os 5 (cinco) parafusos que prendem o teclado ao apoio para as mãos [1]. Levante a borda inferior do teclado e prossiga pelas duas laterais [2,3,4].

Puxe o teclado em sua direção e retire-o do sistema.

Instruções a serem seguidas antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria, a tampa do sistema e o teclado.

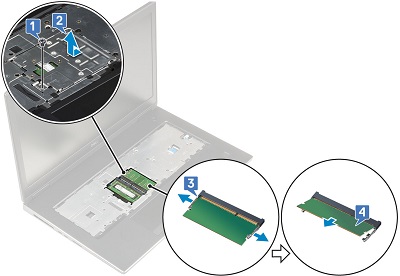

A memória principal está localizada embaixo do teclado. Remova o único parafuso que fixa a proteção da memória [1], deslize a proteção para a direita e retire-a da memória [2]. Puxe os clipes de retenção metálicos para fora do DIMM de memória [3] e remova-os do computador [4]. Repita o procedimento para quaisquer DIMMs de memória adicionais existentes nesse local.

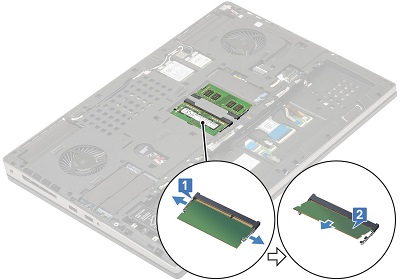

Vire o sistema, pois a memória secundária está localizada no meio da base do sistema. Assim como na memória principal, separe os clipes de retenção metálicos em ambos os lados do DIMM da memória [1]. Retire-os do slot [2] e repita o procedimento para quaisquer DIMMs adicionais nesse local.

Instruções a serem seguidas antes da remoção do disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

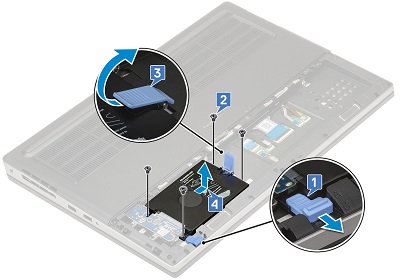

O disco rígido de 2,5" está localizado no lado esquerdo da bateria. Puxe o clipe de travamento azul no canto inferior esquerdo do gabinete do disco rígido [1] e remova os quatro (4) parafusos ao redor do gabinete [2]. Puxe a trava de liberação no lado direito do compartimento [3] para levantar e retirar do sistema [4].

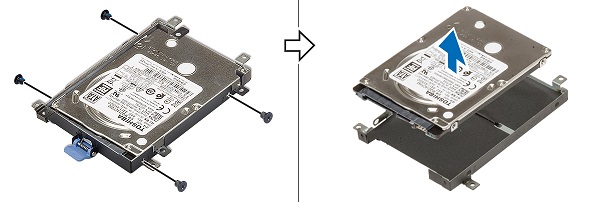

Remova os 4 (quatro) parafusos que prendem o disco rígido em seu compartimento e retire-o do gabinete.

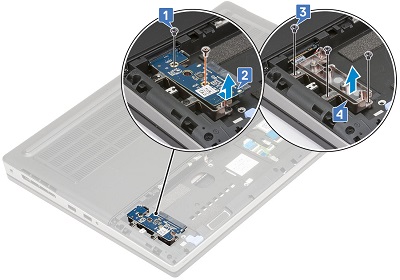

Remova o parafuso curto da parte superior da placa intermediária e o parafuso mais longo da parte inferior da placa [1]. Puxe a placa em direção à parte inferior do sistema e retire-a do computador [2].

Remova os 3 (três) parafusos que prendem o suporte da placa ao computador [3] e remova-o também [4].

Instruções a serem seguidas antes da remoção da unidade de estado sólido (SSD) M.2:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

Há quatro (4) locais possíveis na base do sistema para encaixar uma placa SSD M.2. As etapas abaixo orientam você até onde cada posição está:

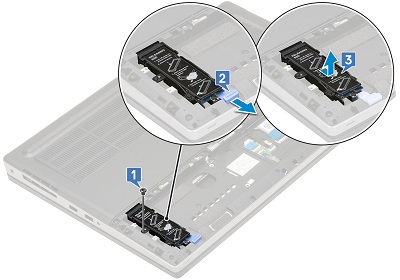

1. O slot 4 está localizado no canto inferior esquerdo da base. Remova o único parafuso que prende o módulo no lugar [1]. Puxe a trava de liberação azul em direção à parte inferior do sistema [2]. Levante o módulo para fora do computador [3].

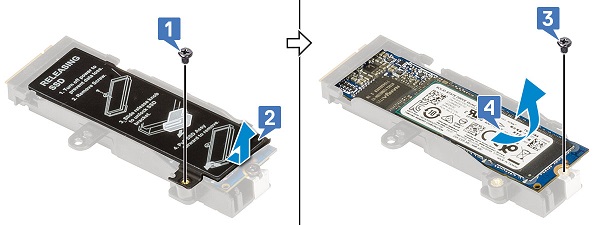

2. Para remover a placa M.2 do módulo, remova o parafuso do canto inferior esquerdo do módulo [1] e puxe a placa térmica [2]. Remova o parafuso que prende a placa no módulo [3] e retire a placa do módulo [4].

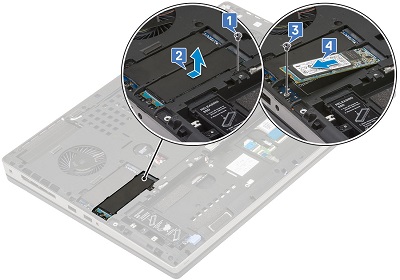

3. O slot 3 está localizado acima da bateria, compartimento no canto esquerdo da base. Remova o único parafuso que prende a placa térmica [1] e puxe-a para fora do sistema [2]. Solte o parafuso [3] que prende a extremidade da placa e retire a placa do computador [4].

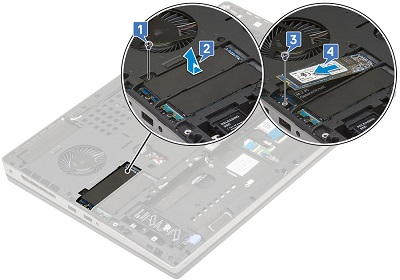

4. O slot 5 está localizado entre o slot 3 e o ventilador do sistema no canto esquerdo. Remova o único parafuso que prende a placa térmica [1] e puxe-a para fora do sistema [2]. Solte o parafuso [3] que prende a extremidade da placa e retire a placa do computador [4].

5. O slot 6 está localizado entre a memória secundária e o ventilador do sistema no canto direito. Remova o único parafuso que prende a placa térmica no lugar [1]. Remova a placa do sistema [2]. Remova o parafuso que prende a placa ao sistema [3] e retire a placa do computador [4].

Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

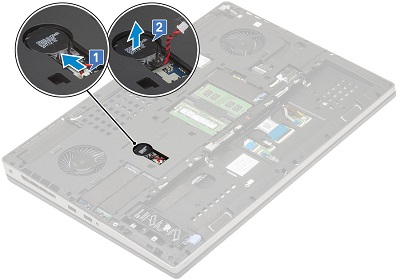

A bateria de célula tipo moeda está localizada à esquerda da memória secundária. Desconecte o cabo da bateria de célula tipo moeda da placa-mãe [1].

Retire a bateria do adesivo que a prende no sistema [2].

Instruções a serem seguidas antes da remoção da placa de rede sem fio WWAN de celular:

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

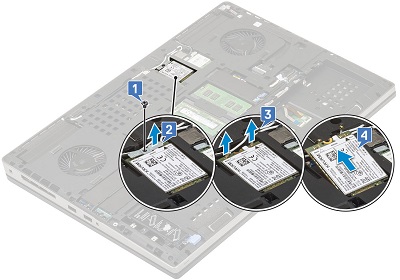

A placa WWAN está localizada acima da memória secundária. Remova o parafuso [1] e o suporte [2] da placa.

Desconecte os cabos da antena da placa [3] (os cabos têm um conector com botão de pressão. Para soltá-lo, basta aplicar uma leve pressão). Quando a placa se soltar, retire-a do conector e do computador [4].

Instruções a serem seguidas antes da remoção da placa WLAN (Wi-Fi, wireless):

1. Durante a instalação ou remoção de qualquer hardware, sempre certifique-se de que todos os dados foram submetidos a backup corretamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria e a tampa do sistema.

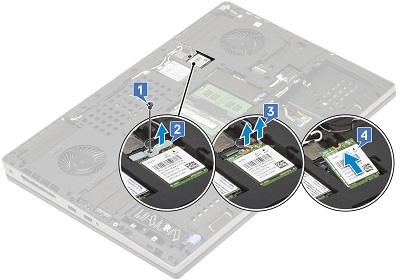

A placa WLAN está localizada entre a placa WWAN e o ventilador do sistema do lado direito. Remova o parafuso [1] e o suporte [2] da placa.

Desconecte os cabos da antena da placa [3] (os cabos têm um conector com botão de pressão. Para soltá-lo, basta aplicar uma leve pressão). Quando a placa se soltar, retire-a do conector e do computador [4].
