Vejledning til fjernelse af dele til Precision 3640 Tower og Precision 3640 XE Tower (Customer Replaceable Unit – CRU)

Oversigt: CRU-dele (enheder, der kan udskiftes af kunden) kan fjernes fra Precision 3640 Tower og Precision 3640 XE Tower ved at følge disse instruktioner.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Disse vejledninger fører dig trin for trin gennem den sikre fjernelse af det, der anses for at være CRU-delene (Customer Replaceable Unit) i en Precision 3640 Tower og Precision 3640 XE Tower. (CRU er er de dele af computeren, der ikke skal bruge en tekniker til at fjerne eller udskifte). Vejledningerne indeholder også tal, der henviser til, hvad der er tale om.

Årsag

  Ikke relevant

Løsning

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse

Vejledning til fjernelse

Hvis disse vejledninger ikke dækker, hvad du ønsker at gøre, skal du henvise til din systemmanual.

Artiklen nedenfor indeholder oplysninger om sikker praksis, som du bør tage i betragtning, før du arbejder med elektrisk udstyr.


Tilbage til toppen

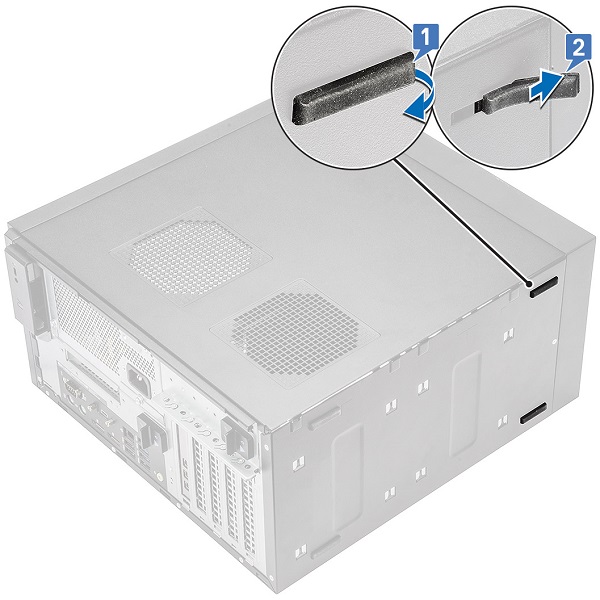

Instruktioner til fjernelse

Bemærk: Klik på titlen på det afsnit, du vil åbne nedenfor, for at se indholdet.
|

Skruetrækkere og skriver

1 Lille stjerneskruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved
Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Dette ville gøre det umuligt at fjerne dem uden specialværktøjer, der ikke er tilgængelige for vores teknikere på stedet.

  1. Instruktioner inden fjernelse af systemdækslet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

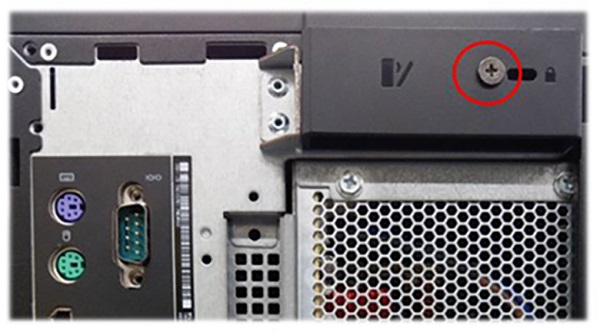

  2. Udløserknappen kan være blevet fastgjort med en sikkerhedsskrue. Fjern sikkerhedsskruen for at frigøre dækslet.

Udløserknappens sikkerhedsskrue

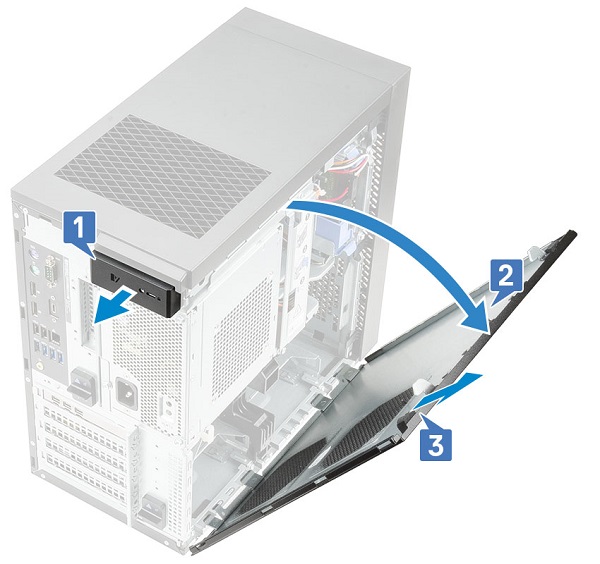

  1. Træk i frigørelseslåsen [1], drej dækslet [2], og løft derefter dækslet for at fjerne det fra computeren [3].

Sådan fjernes systemdækslet

  1. Præ-instruktioner inden fjernelse af frontrammen:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

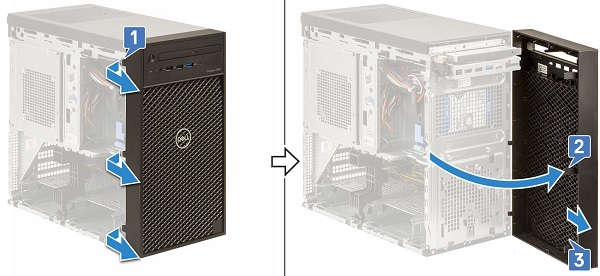

  2. Løft fastgørelsestapperne [1], drej derefter [2] og træk [3] frontrammen ud af slottene på kabinettet.

Sådan fjernes frontrammen

  1. Vejledning før fjernelse før du fjerner 3,5" harddisken:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

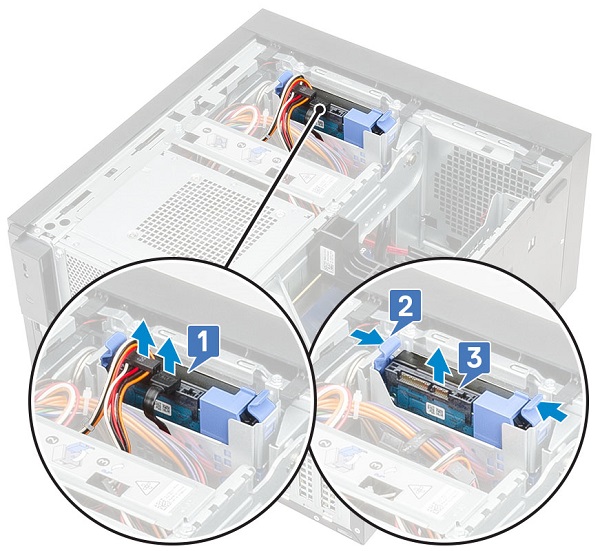

  2. Kobl datakablet og strømkablet fra harddisken [1].

  1. Tryk på de blå sikkerhedstapper [2], og løft harddiskbeslaget ud af harddiskrummet [3].

Sådan fjernes harddisken

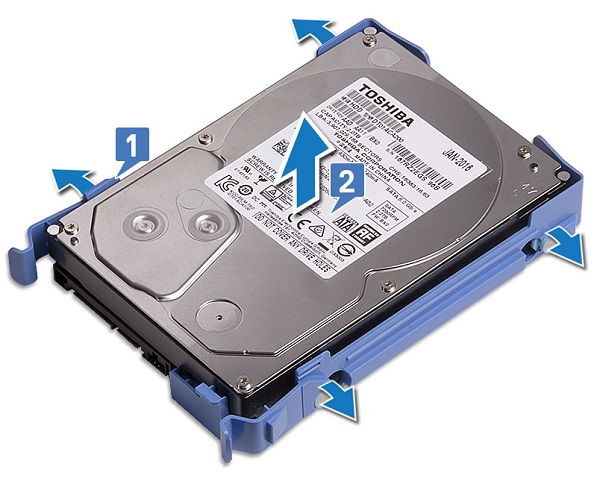

  1. Bøj harddiskbeslaget [1], og løft harddisken ud af harddiskbeslaget [2].

Sådan fjernes harddiskbeslaget

Bemærk: Hvis du vil fjerne yderligere harddiske (om muligt), skal du gentage trin 2-4.

  1. Vejledning før fjernelse før fjernelse af 2,5" harddisken:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

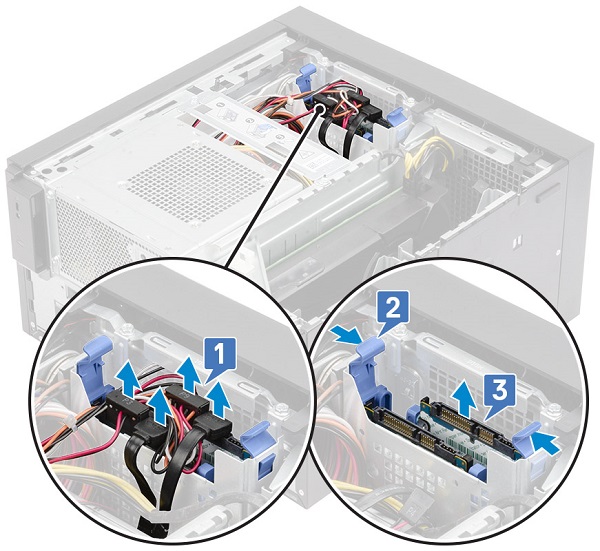

  2. Kobl data- og strømkablerne fra de respektive stik på harddiskene [1].

  1. Tryk på de blå sikkerhedstapper [2], og løft harddiskbeslaget ud af harddiskrummet [3].

Sådan fjernes harddisken

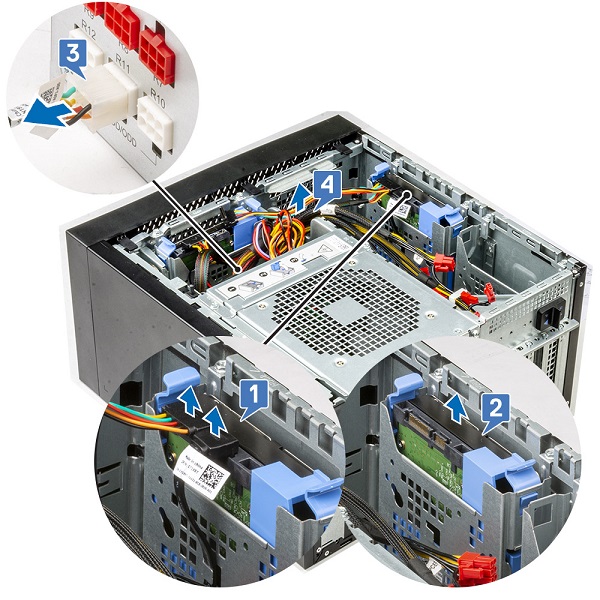

  1. Kobl data- og strømkablerne fra de respektive stik på harddiskene [1].

  1. Tryk på de blå sikkerhedstapper på beslaget, og løft harddiskbeslaget ud af de nederste harddiskpladser [2].

  1. Kobl SATA-strømkablet fra stikkene på PSU'en [3].

Sådan frakobles SATA-strømkablerne

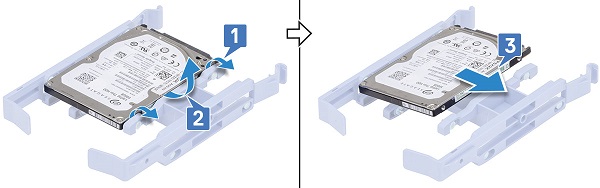

  1. Bøj harddiskbeslaget [1], løft harddisken [2], og skub derefter ud af harddiskbeslaget [3].

Sådan fjernes harddiskbeslaget

Bemærk: Hvis du vil fjerne yderligere harddiske (hvis tilgængelige), skal du gentage trin 2-7.

  1. Instruktioner før fjernelse Før PSU-hængslet åbnes:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

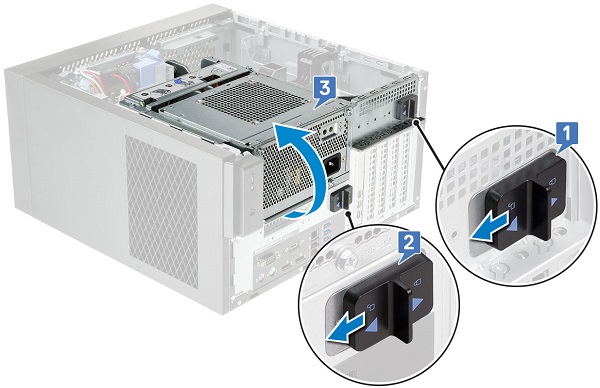

  2. Lås PSU-udløserlåsene op [1, 2].

  1. Drej PSU-hængslet som vist på figuren [3].

Sådan drejes strømforsyningsenhedens hængsel

Bemærk: Du ser muligvis et PCIe-kort installeret i nogle konfigurationer. Følg de samme trin med undtagelse af trin 2 for at fjerne udvidelseskortet.

  1. Instruktioner inden fjernelse af udvidelseskortene:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

  2. Kobl VGA-strømkablet fra grafikkortene i en konfiguration med to grafikkort [1].

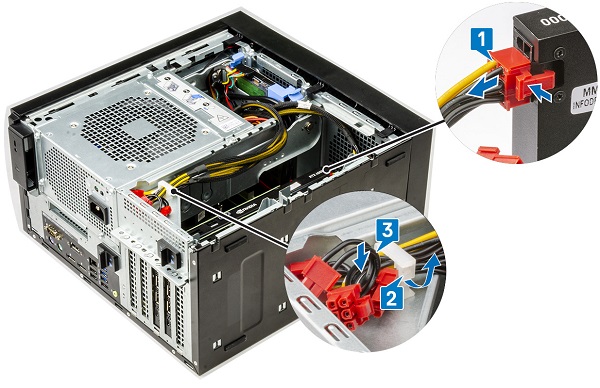

  1. Løft plastiklåsen for at frigøre kablerne [2], og fjern kablerne fra tapperne [3].

Sådan fjernes kablerne fra tapperne

  1. Åbn PSU-hængslet.

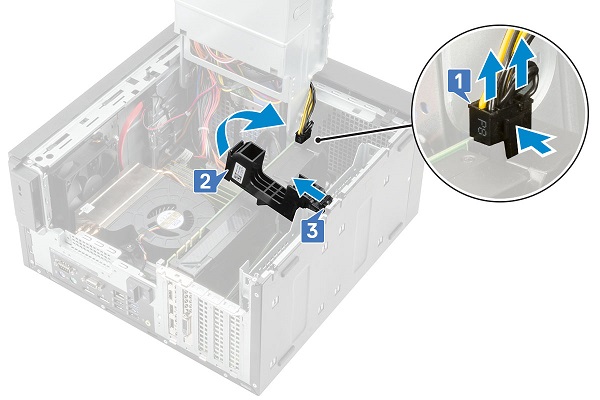

  1. Tryk på udløserklemmen, og kobl grafikkortets strømkabel fra stikket på grafikkortet [1].

  1. Løft siden af PCIe-holderen, der sidder på grafikkortet [2].

Bemærk: Det er måske ikke nødvendigt med en PCIe-holder til computere, der leveres med NVIDIA Quadro P4000 eller RTX4000 dobbelte grafikkortkonfigurationer.

  1. Træk i PCIe-holderen for at frigøre tappen på PCIe-holderen fra slotten på kabinettet [3].

Sådan skubbes PCIe-holderen

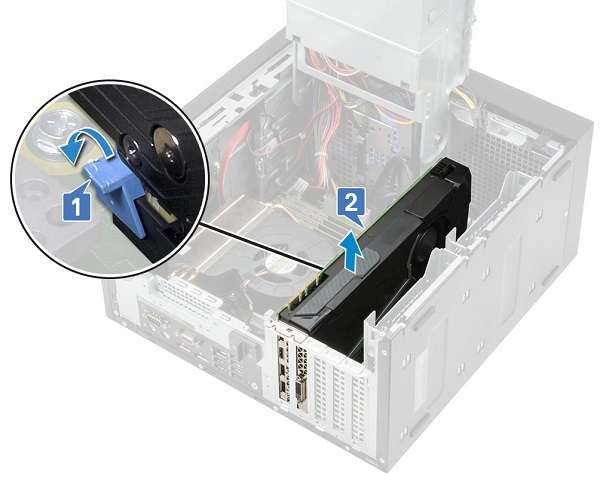

  1. Skub kortholderlåsen væk fra kortet [1], og løft grafikkortet ud af computeren [2].

Løft grafikkortet

  1. Instruktioner inden fjernelse af hukommelsen:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

  2. Tryk på hukommelsesmodulets fastgørelsestapper på hver side af hukommelsesmodulet.

  1. Løft hukommelsesmodulet ud af stikkene på bundkortet.

Bemærk: Gentag trin 2 og 3 for eventuelle yderligere hukommelses-DIMM'er, der er placeret i computeren.

  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Åbn PSU-hængslet.

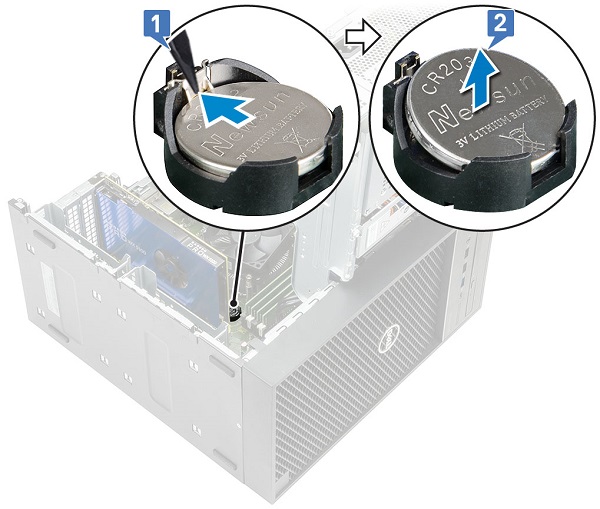

  2. Tryk på frigørelsesknappen, indtil møntcellebatteriet springer ud [1].

  1. Fjern møntcellebatteriet fra stikket på bundkortet [2].

Sådan fjernes møntcellebatteriet

  1. Instruktioner inden fjernelse af de interne højttalere:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Åbn PSU-hængslet.

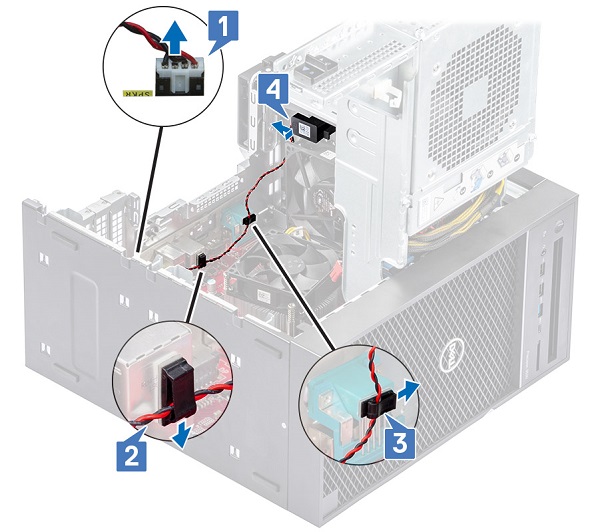

  2. Frakobl højtalerkablet fra bundkortet [1].

  1. Fjern højttalerkablet fra tapperne på bundkortet [2, 3].

  1. Tryk på frigørelsestappen, og træk højttaleren ud af forsiden af systemkabinettet [4].

Sådan fjernes den interne højttaler

  1. Instruktioner inden fjernelse af indtrængningskontakten og kablet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Fjern frontrammen.

    6. Åbn PSU-hængslet.

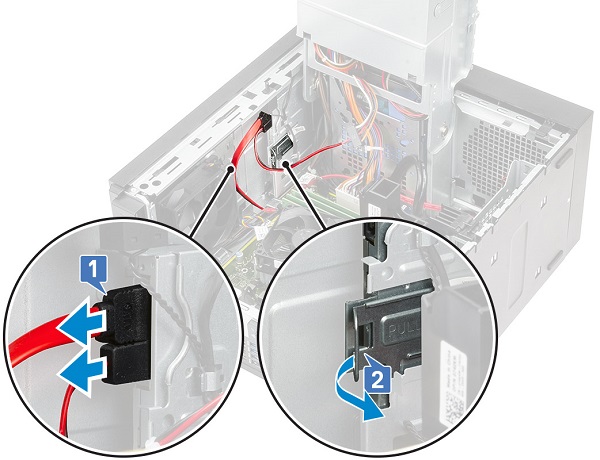

  2. Kobl datakablet og strømkablet fra det optiske drev [1].

  1. Hold og træk i låsen til det optiske drev for at låse det optiske drev op [2].

Sådan trækkes låsen til det optiske drev

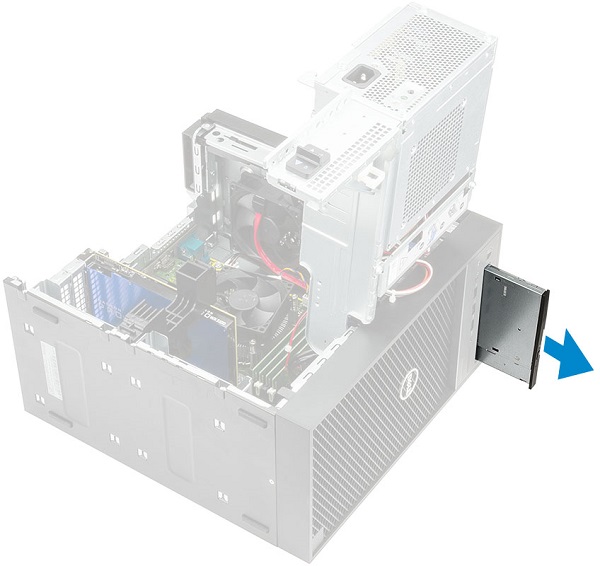

  1. Skub det optiske drev ud igennem forsiden på computeren.

Skub det optiske drev

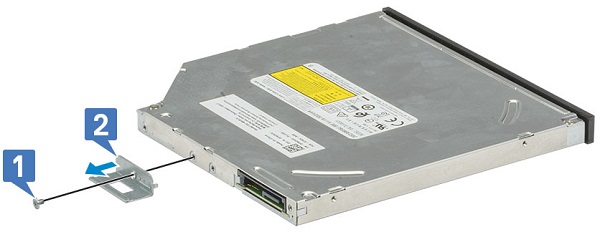

  1. Fjern skruen M2x2.5, der fastgør beslaget til det optiske drev [1], og fjern beslaget til det optiske drev [2].

Sådan fjernes det optiske drevbeslag

  1. Instruktioner før fjernelse Før WLAN-modulet og SMA-antennen fjernes:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Åbn PSU-hængslet.

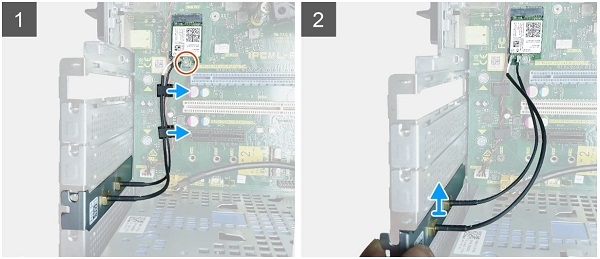

  2. Fjern den enkelte M2x3.5-skrue, der fastgør WLAN-kortet til bundkortet, og fjern derefter antennekablerne fra gummistyrene på bundkortet [1].

  1. Skub og fjern det udvendige antennestik fra PCIe-slotten på kabinettet [2].

Sådan fjernes det eksterne antennestik

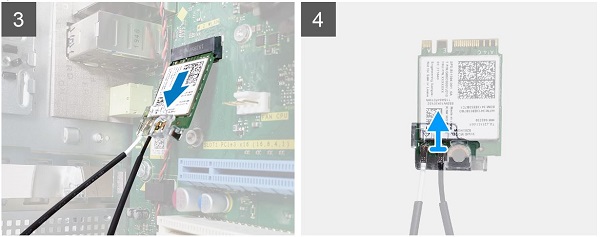

  1. Fjern WLAN-kortet fra bundkortet [3].

  1. Fjern plastbeslaget fra toppen af antennestikket [4].

Sådan fjernes antennestikkets plastikbeslag

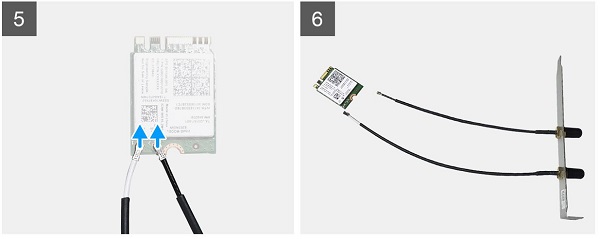

  1. Fjern forsigtigt antennekablet fra stikkene på WLAN-kortet [5].

  1. Adskil WLAN-modulet og SMA-antennen [6].

Sådan adskilles WLAN-modulet og SMA-antennen

Bemærk: I/O-kortet er en valgfri komponent. Du ser et I/O-kort baseret på yderligere komponenter, der er bestilt sammen med systemet.

  1. Vejledning før fjernelse Før du fjerner I/O-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Fjern frontrammen.

    6. Fjern det optiske drev.

    7. Åbn PSU-hængslet.

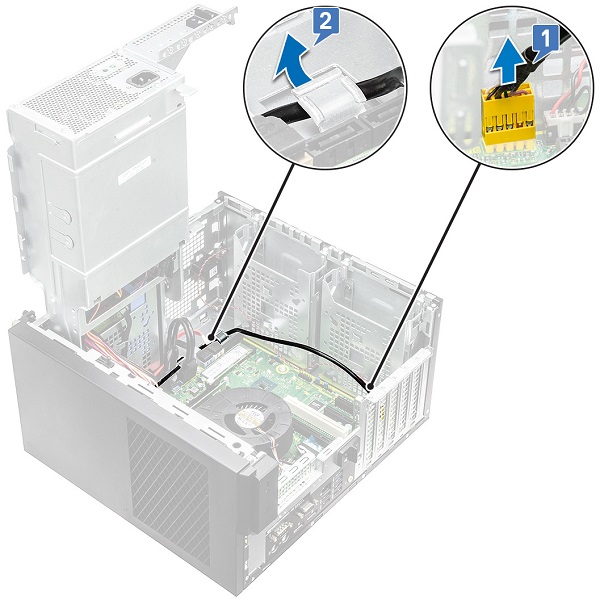

  2. Frakobl I/O-lydkablet fra stikket på bundkortet [1], og fjern kablet fra kabelkanalerne ved siden af bundkortet på kabinettet [2].

Sådan frakobles IO-lydkablet

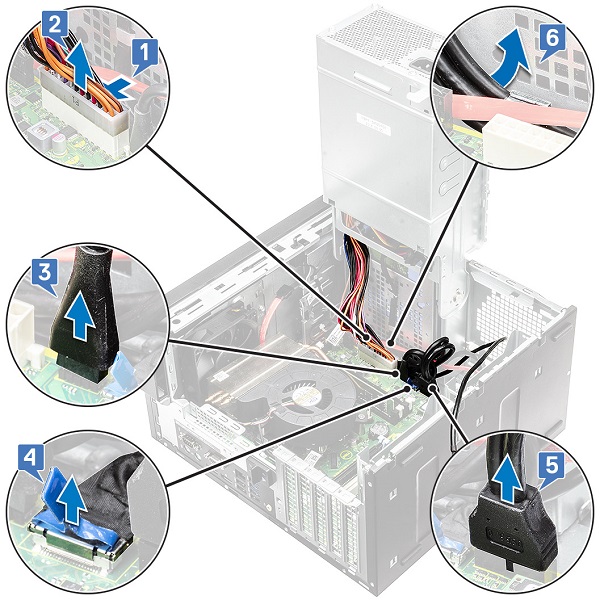

  1. Kobl følgende kabler fra de respektive stik på bundkortet:

    • Bundkortets strømstikkabel [1, 2]
    • SD-kortkabel [3]
    • Type-C-kabel [4]
    • I/O USB-kabel [5]
    • Fjern kablerne fra stikket [6]

Sådan frakobles kabler

  1. Fjern #6-32x1/4" skruen, der fastgør I/O-panelet til kabinettet.

Sådan fjernes skruen

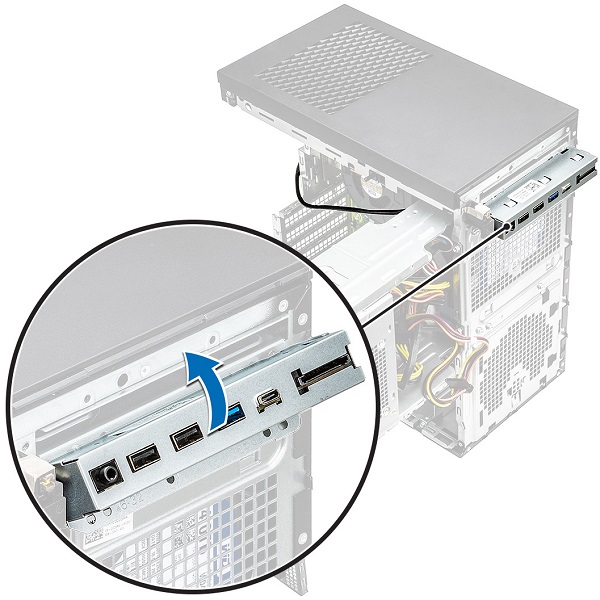

  1. Løft I/O-panelet op for at frigøre tapperne på I/O-panelet fra slottene på kabinettet.

Løft af IO-panelet

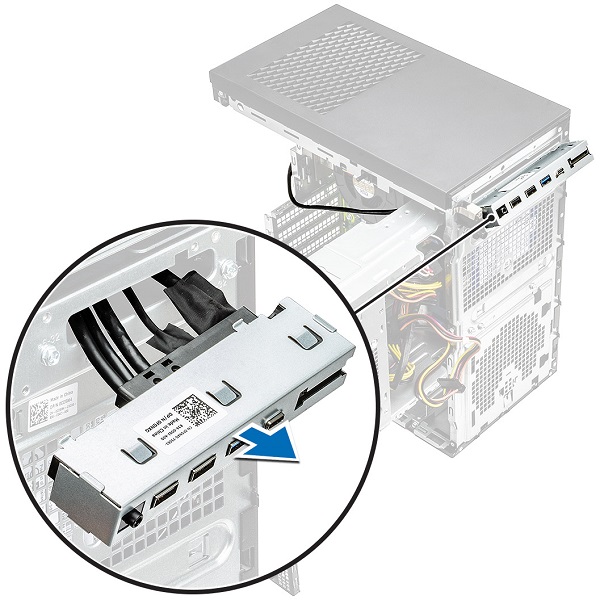

  1. Træk i I/O-panelet langs med kablerne for at fjerne det fra I/O-panelets slot på kabinettet.

Træk i IO-panelet

Bemærk: I/O-kortet er en valgfri komponent. Du ser et I/O-kort baseret på yderligere komponenter, der er bestilt sammen med systemet.

  1. Vejledning før fjernelse Før du fjerner I/O-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder fra de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet.

    5. Åbn PSU-hængslet.

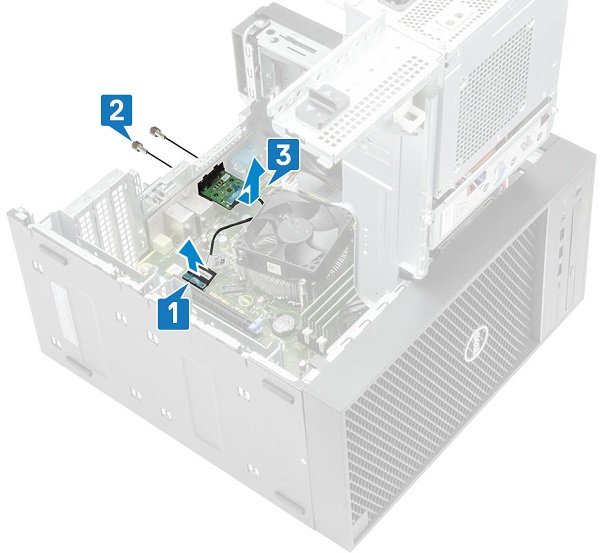

  2. Kobl I/O-kortkablet fra stikket på bundkortet [1].

  1. Fjern de to M3X3 skruer, der fastgør I/O-kortet til systemet [2].

  1. Fjern I/O-kortet fra systemet [3].

Sådan fjernes IO-kortet

Bemærk: SD-kort er valgfrie komponenter. Du ser kun et SD-kort på computere, der leveres med et WWAN-kort.

  1. Instruktioner inden fjernelse af SD-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

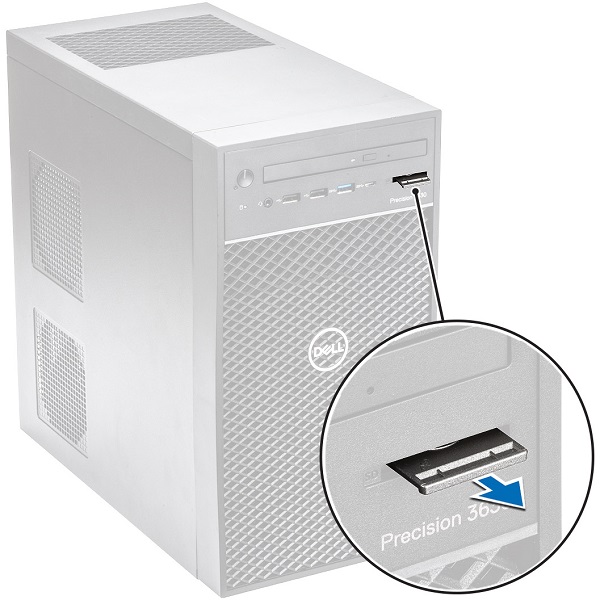

  2. Træk SD-kortet ud af systemet.

Sådan trækkes SD-kortet

Hvis du har brug for yderligere hjælp, skal du kontakte teknisk support.
