Dell Unity: Unity onbereikbaar na opnieuw opstarten van primaire SP tijdens upgrade

Primaire SP wordt opnieuw opgestart tijdens het upgradeproces.

Unity Management Services raken onbereikbaar tijdens het opnieuw opstarten van de primaire SP van het code-upgradeproces.

Unity IP kan niet worden gepingd en Unisphere kan niet worden geladen.

De toegang tot data wordt niet beïnvloed.

In Unity verwerkt de primaire SP beheerservices (het IP-adres).
Wanneer de Primaire SP opnieuw wordt opgestart, wordt een failoverboeking uitgevoerd van beheerservices naar Secundaire (peer) SP.

Probleem 1:
Als de secundaire SP niet is verbonden met hetzelfde beheernetwerk als de primaire, wordt het Unity IP-adres onbereikbaar wanneer de beheerservice overgaat.

Voorbeeld:
Vóór de upgrade:

• SP A is primair en SP B is secundair
• SP A is aangesloten op het beheernetwerk van waaruit toegang wordt verkregen tot Unisphere.
• SP B is niet verbonden met hetzelfde netwerk als SP A.

Wanneer SP A opnieuw wordt opgestart tijdens de upgrade:

• SP B wordt primair en SP A wordt secundair.
• Aangezien beheerservices bij SP B zijn, is het Unity-beheer-IP onbereikbaar.

Probleem 2:
Een tweede probleem kan zich voordoen wanneer de failover tussen SP's plaatsvindt en we het MAC-adres op de nieuwe SP vervalsen. Sommige gebruikersomgevingen pikken mogelijk het nieuwe "dubbele" MAC-adres op en blokkeren de toegang tot de switchpoort, waardoor de toegang verloren gaat.

Deze verbetering controleert op mogelijke verbindingsproblemen op de beheerpoorten. Bekijk Dell Unity: Healthcheck voorafgaand aan de upgrade wordt voltooid met waarschuwing: platform::check_management_port_2 (op te lossen door gebruiker)

Test of the management port configuration indicates there may be a problem with the management port VLAN settings that could cause loss of management functionality during storage processor reboots associated with the upgrade. Some valid network configurations can also make this test fail. Ensure that the alternate management port is properly configured. See KB#000066048 for recommended VLAN management port guidelines. You can safely ignore this warning if there is not a real issue.

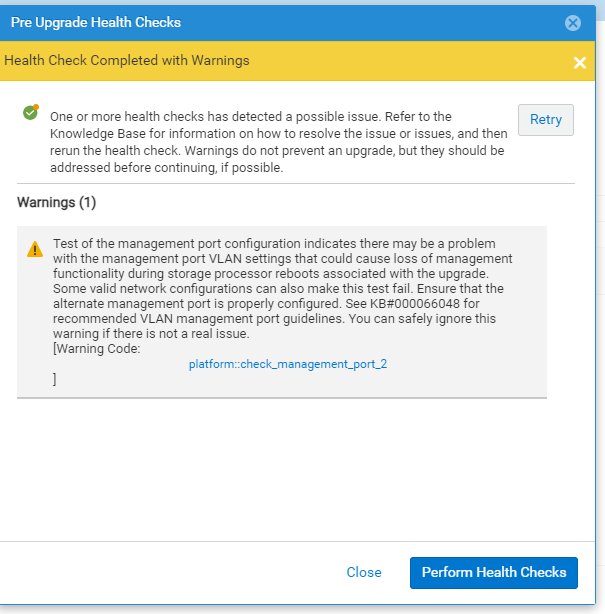

Schermafbeelding van de gebruikersinterface van PUHC-waarschuwing:



dit waarschuwingsbericht geeft aan dat de Unity-array de beheernetwerkconnectiviteit van de peer Storage Processor (SP) niet kon bevestigen. De nieuwe Unity OE 5.3 PUHC-verbetering initieert een ARP-sonde (Address Resolution Protocol) naar het netwerk. Dit is om een eventueel connectiviteitsprobleem op de peer SP te bevestigen, in het geval dat beheerbewerkingen niet naar de peer SP kunnen worden overgezet.

De PUHC zendt een ARP-sonde uit in plaats van een standaard ARP-ping. Het IP-adres van het beheer is alleen actief op de primaire SP, niet op de peer. Dit is de reden dat de controle een ARP-sonde op de peer moet zijn. De niet-primaire (peer) SP heeft geen geconfigureerd IP-adres voor een standaard ARP. Het ARP-verzoek moet dus worden verzonden met 0.0.0.0 ingevuld en is een ARP-sonde.

Het waarschuwingsbericht treedt op als er geen reactie wordt ontvangen van de ARP-sonde.

Deze waarschuwing betekent niet dat de poortkoppeling voor één SP-beheerpoort vóór de upgrade niet beschikbaar was. Als dat het probleem was, zou de Pre-Upgrade Health Check het oppikken (zoals beschreven in het Dell artikel Dell Unity: Healthcheck mislukt met [Error code: platform::check_peer_management_port_link_2] (op te lossen door gebruiker)

Tijdens PUHC voorafgaand aan de upgrade:
Het onderstaande waarschuwingsbericht is een zachte waarschuwing en geen fout:

Warning Code: platform::check_management_port_2

Gebruik een van de opties in het onderstaande artikel om beheerbewerkingen over te zetten naar de peer-SP om te testen of de peer-SP verbinding heeft met het netwerk, mislukt. Dell Unity: Een failover van Management Services (ECOM) uitvoeren (op te lossen door Dell)

Een extra optie voor dat artikel is het opnieuw opstarten van de huidige primaire SP om bewerkingen voor failoverbeheer naar de peer-SP te failoveren. Beheerbewerkingen kunnen tot 10 minuten verloren gaan tijdens het failoverproces. Zodra de beheerbewerkingen zijn hersteld, controleert u of de peer-SP nu de primaire SP is. Als beheerbewerkingen met succes werken op SPA en SPB na failovertests, kan dit waarschuwingsbericht veilig worden genegeerd.

Tijdens de upgrade:
Deze waarschuwing kan worden genegeerd als deze pas halverwege de upgrade werd opgemerkt. Klik op de knop "Retry" om door te gaan met de upgrade.

Neem contact op met Dell Support en vermeld dit Knowledge Base-artikel, voor het geval de knop "Opnieuw proberen" niet werkt.

Na een geslaagde upgrade:
De onderstaande waarschuwing

Warning Code: platform::check_management_port_2

Kan veilig worden genegeerd als dit waarschuwingsbericht is ontvangen na een succesvolle upgrade naar Unity OE 5.3 of hoger.

Dit KB-artikel is van toepassing op alle primaire SP-reboots en niet alleen upgrades.

Voorbeelden van het probleem:

• In één geval werd één SP aangesloten op het beheernetwerk terwijl de andere SP-beheerkabel was aangesloten op een of andere iSCSI-switch.
• In een ander geval werd één SP aangesloten op een beheernetwerk terwijl de andere SP-beheerkabel was aangesloten op de switchpoort die verbinding maakte met een ander netwerk via een ander VLAN.

Vanaf Unity OE versie 5.3 maakt een nieuwe test deel uit van het hulpprogramma Pre-Upgrade Health Check (PUHC) om te controleren op deze conditie.  Deze test controleert zowel de primaire als de secundaire SP's.  De nieuwe test (die verschilt van de huidige test waarbij we controleren of de poorten niet uitvallen) gebruikt het hulpprogramma "arp ping" (arping) om te testen of de interface adresresolutieprotocol (ARP)-verkeer toestaat via de interface.  Switches zijn meestal geconfigureerd om ARP-broadcasts over VLAN's te blokkeren, dus in de meeste gevallen is deze test betrouwbaar om te bepalen of de VLAN's voor de beheerpoorten correct zijn geconfigureerd.  Deze test kan een false negative veroorzaken als de switch is geconfigureerd om broadcasts toe te staan op VLAN's, en de test kan een fout-positieve foutmelding geven wanneer broadcasts worden uitgeschakeld, zelfs binnen een VLAN.  Maar in de meeste gevallen zal deze nieuwe test onder normale omstandigheden bepalen of de beheerpoorten wel of niet correct zijn geconfigureerd in een VLAN.
