Latitude 7400: guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al notebook Latitude 7400 con un elenco delle porte esterne e delle funzioni del notebook.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support
Sommario:
- Vista anteriore
- Vista superiore
- Vista dal basso
- Vista laterale sinistra
- Vista laterale destra
- Vista dell'adattatore CA
- Ulteriori informazioni:
Cause
Vista anteriore

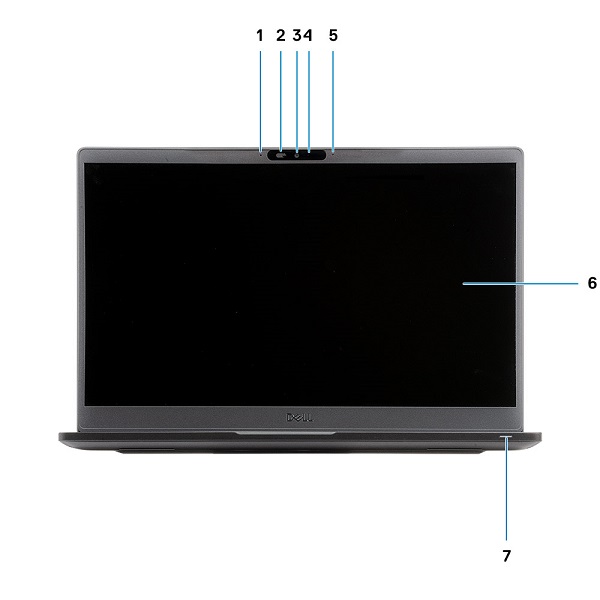

Fig.1. Vista anteriore
| 1 | Gruppo microfoni | 2 | Interruttore SafeView |
| 3 | Fotocamera | 4 | LED di stato della videocamera |
| 5 | Microfono | 6 | Pannello di visualizzazione |
| 7 | LED di stato della batteria |
Vista superiore

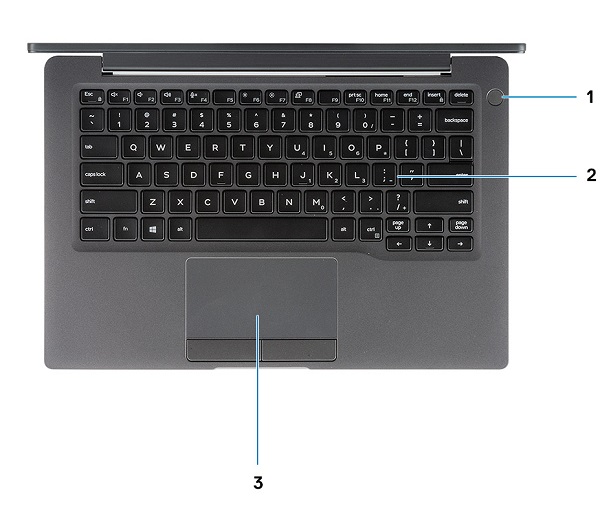

(Fig.2 - Vista superiore)
| 1 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) | 2 | Tastiera |
| 3 | Touchpad |
Vista dal basso

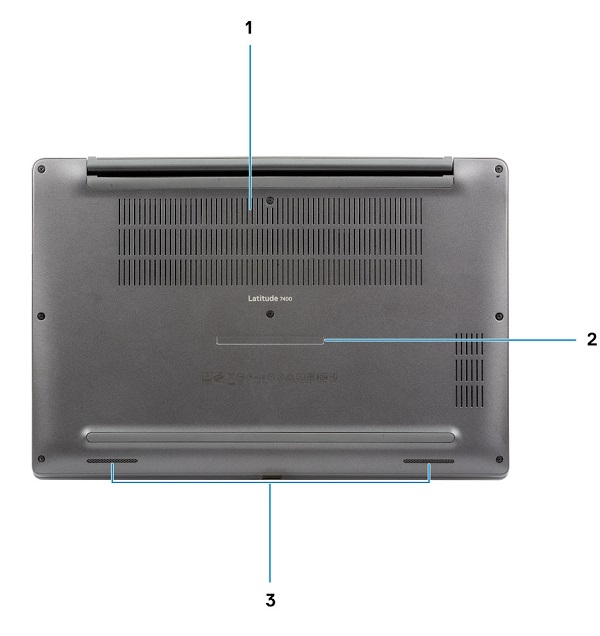

(Fig. 3 - Vista dal basso)
| 1 | Ventola termica | 2 | Etichetta del codice di matricola |
| 3 | Altoparlanti |
Vista laterale sinistra

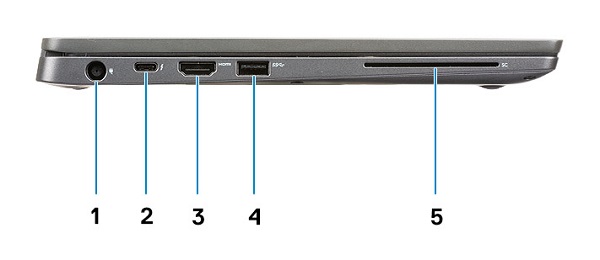

(Fig. 4 - Vista laterale sinistra)
| 1 | Connettore dell'adattatore per l'alimentazione | 2 | Connettore USB Type-C 3.1 Gen2 (Thunderbolt) |
| 3 | Connettore HDMI 1.4a | 4 | Connettore USB Type-A 3.1 Gen1 |
| 5 | Slot per smart card |
Vista laterale destra

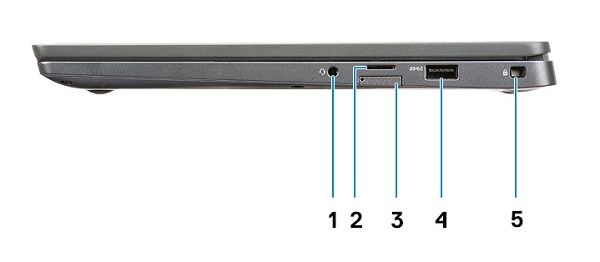

(Fig. 5 - Vista laterale destra)
| 1 | Connettore audio universale | 2 | Lettore di schede di memoria microSD 4.0 |
| 3 | Slot per schede SIM | 4 | Connettore USB Type-A 3.1 Gen1 (compatibile con PowerShare) |
| 5 | Slot per blocco Noble Wedge |
Vista dell'adattatore CA
(Fig.7 Adattatore CA da 65 W)
| Tipo serie E5 da 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 3,34 A (continua) |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,5 V CC. |
Resolution
Ulteriori informazioni:
- Latitude 7400: Guida alla rimozione delle unità sostituibili dal cliente (CRU)
- Dell Latitude 7400 - Manuale di servizio
