OptiPlex 3060 SFF(Small Form Factor) CRU(Customer Replaceable Unit) 분해 분리 가이드

Summary: 이 문서는 Dell이 누구든지 분리 및 교체할 수 있다고 판단하는 Dell 소형 폼 팩터 OptiPlex 3060 데스크탑의 부품 분리 가이드입니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

이 가이드는 Dell 소형 폼 팩터 OptiPlex 3060 시스템의 CRU(Customer Replaceable Unit) 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템 부품임). 이 가이드에는 관련 내용을 참조할 수 있는 사진이 포함되어 있습니다.

목차:

  1. CRU 분리 가이드
  2. 분리 지침



분리 가이드



이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.

아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 할 안전 지침에 대해 설명합니다.


맨 위로 이동

Cause

N/A

Resolution



분리 지침



SLN313510_en_US__1icon 참고: 내용을 보려면 아래에서 열려고 하는 섹션의 제목을 클릭합니다.



|



SLN313510_en_US__2ReqTools_E7450_BKeith_01



1 소형 일자 머리 나사 드라이버 2 플라스틱 스크라이브
3 소형 접시 머리 나사 드라이버

SLN313510_en_US__1icon 참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 특수 툴이 없으면 분리할 수 없고, 특수 툴은 현장 엔지니어에게 제공되지 않습니다.



  1. 시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

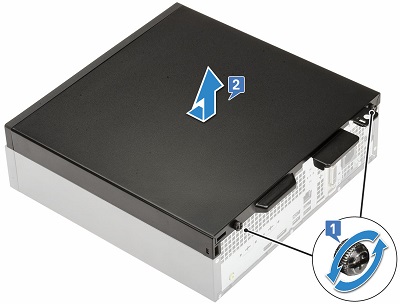

  2. 커버를 섀시[1]에 고정하는 캡티브 나사 2개를 풉니다. 이제 커버를 PC 후면을 향해 밀고 들어 올려 시스템에서 분리합니다[2].

SLN313510_en_US__43060_SFF_Cover_BK_01



  1. 전면 베젤을 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

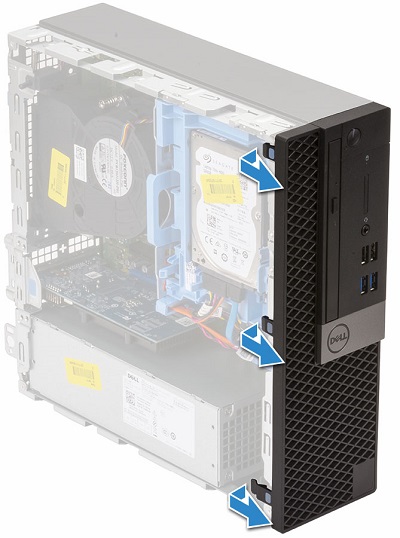

  2. 베젤의 상단 가장자리를 따라 고정 클립을 들어 올립니다. 베젤을 데스크를 향해 아래로 돌리고 하단 가장자리의 베젤 후크를 풉니다.

SLN313510_en_US__53060_SFF_Bezel_BK_01



  1. HDD(Hard Disk Drive) 어셈블리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

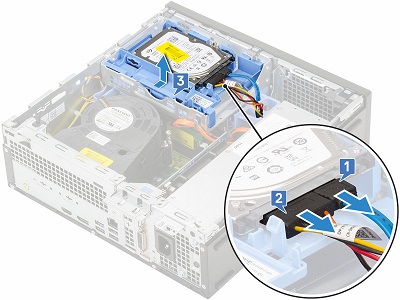

  2. HDD 뒷면에서 데이터 및 전원 케이블을 분리합니다[1, 2]. 분리 탭을 누르고 HDD를 어셈블리에서 들어 올립니다[3].

SLN313510_en_US__63060_SFF_HDD_BK_01



  1. 하드 드라이브 및 옵티컬 드라이브 어셈블리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤 및 HDD를 분리합니다.

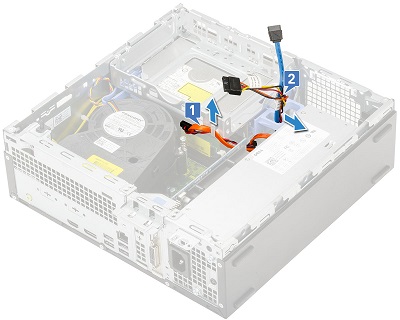

  2. 고정 클립 및 ODD/HDD 분리 테이블에서 ODD 및 HDD 케이블의 배선을 해제합니다[1, 2,].

SLN313510_en_US__73060_SFF_Module_BK_01

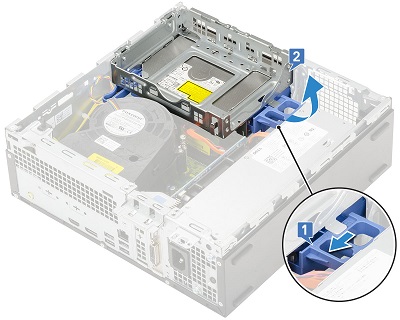

  1. ODD/HDD 릴리스 캐치를 시스템 뒤쪽으로 밀어[1] 모듈을 잠금 해제하고 시스템에서 모듈을 들어 올립니다[2].

SLN313510_en_US__83060_SFF_Module_BK_02

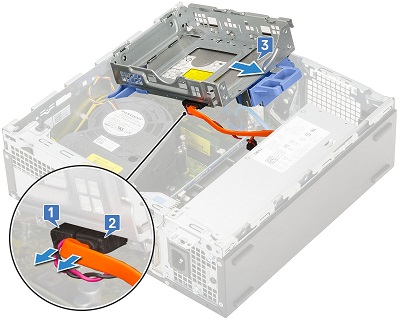

  1. 옵티컬 드라이브에서 ODD 케이블을 분리하고[1, 2] 시스템에서 모듈을 들어 올립니다[3].

SLN313510_en_US__93060_SFF_Module_BK_03



  1. ODD(Optical Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버와 전면 베젤을 분리합니다.

  2. ODD/HDD 모듈 가이드에서 2, 3, 4단계를 따르지만, 시스템에서 모듈을 분리하지 마십시오.

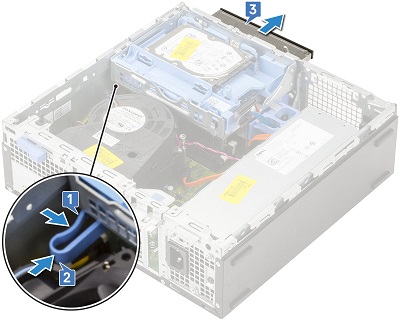

  3. ODD 후면에 있는 파란색 릴리스 래치를 잡아 누릅니다[1, 2]. 옵티컬 디스크 드라이브를 섀시 전면에서 꺼냅니다[3].

SLN313510_en_US__103060_SFF_ODD_BK_01



  1. M.2 PCIe SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤, HDD 어셈블리 및 ODD/HDD 모듈을 분리합니다.

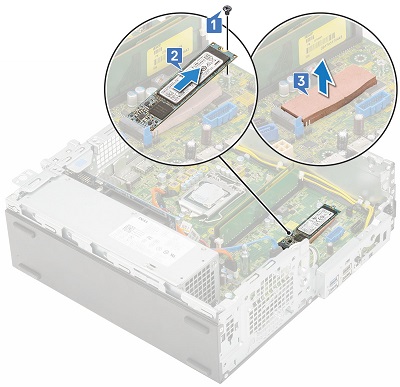

  2. 마더보드에 카드를 고정하는 나사 1개를 풉니다[1]. 그런 다음 카드를 들어 올려 커넥터[2]에서 당겨서 빼낸 다음 SSD 열 감지 패드[3]를 분리합니다.

SLN313510_en_US__113060_SFF_SSD_BK_01



  1. 메모리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤, HDD 어셈블리 및 ODD/HDD 모듈을 분리합니다.

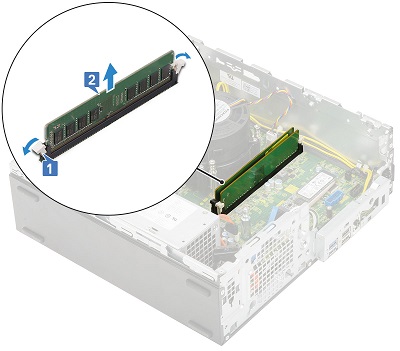

  2. 메모리 모듈 양쪽에 있는 플라스틱 탭을 당겨 서로 분리합니다[1]. 마더보드의 커넥터에서 모듈을 들어 올려 분리합니다[2].

SLN313510_en_US__123060_SFF_Memory_BK_01


SLN313510_en_US__1icon 참고: 시스템에 있는 추가 메모리 DIMM에 대해 2단계를 반복합니다.



  1. 코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

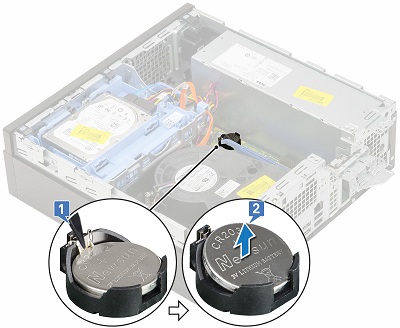

  2. 플라스틱 스크라이브를 사용하여 배터리가 튀어나올 때까지 릴리스 래치를 누른 다음[1] 시스템에서 배터리를 분리합니다[2].

SLN313510_en_US__143060_SFF_Coin_BK_01



  1. 방열판 팬을 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤, HDD 어셈블리 및 ODD/HDD 모듈을 분리합니다.

  2. 방열판 덕트를 분리합니다.

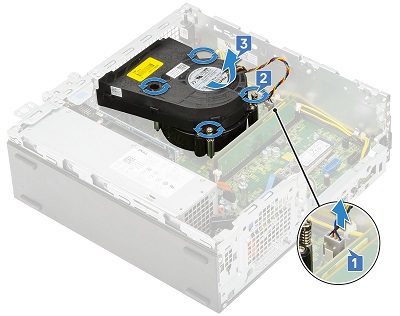

  3. 마더보드에서 방열판 팬 케이블을 분리합니다[1]. 방열판 어셈블리를 방열판에 고정하는 캡티브 나사 4개를 풉니다[2]. 방열판 어셈블리를 들어 올려 시스템에서 꺼냅니다[3].

SLN313510_en_US__153060_SFF_Fan_BK_01



  1. 확장 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버를 분리합니다.

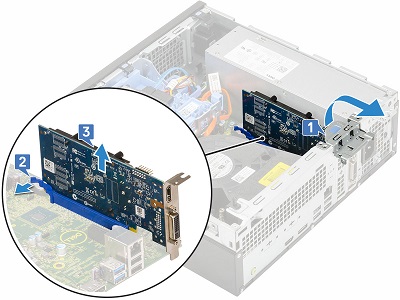

  2. 섀시 후면의 금속 탭을 위로 당겨 섀시 뒤쪽으로 돌립니다[1]. 확장 카드의 뒷면에 있는 분리 탭을 누릅니다[2]. 카드를 분리하고 들어 올려 마더보드의 커넥터에서 빼냅니다[3].

SLN313510_en_US__163060_SFF_Ecard_BK_01



  1. PSU(Power Supply Unit)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤, HDD 어셈블리, ODD/HDD 모듈 및 방열판 팬을 분리합니다.

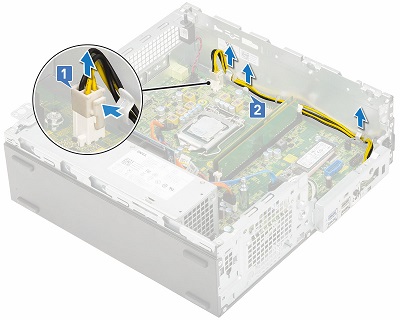

  2. 마더보드와 디바이스에서 전원 케이블을 분리하고[1] 섀시의 고정 클립에서 전원 케이블 배선을 해제합니다[2].

SLN313510_en_US__173060_SFF_PSU_BK_01

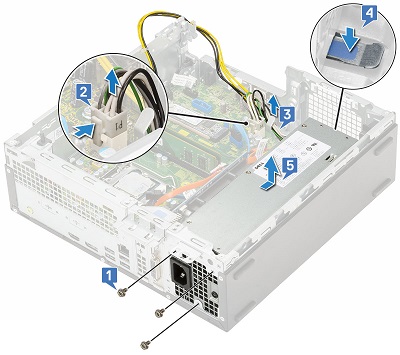

  1. PSU 뒷면을 섀시에 고정하는 나사 3개를 분리하고[1] 전원 케이블을 들어 올려 시스템에서 분리합니다[3]. 파란색 분리 탭을 누르고[4] PSU를 시스템 전면으로 밀어[5] 시스템에서 PSU를 꺼냅니다.

SLN313510_en_US__183060_SFF_PSU_BK_02



  1. 내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

    1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

    4. 시스템 커버, 전면 베젤, HDD 어셈블리, ODD/HDD 모듈, 방열판 팬 및 PSU를 분리합니다.

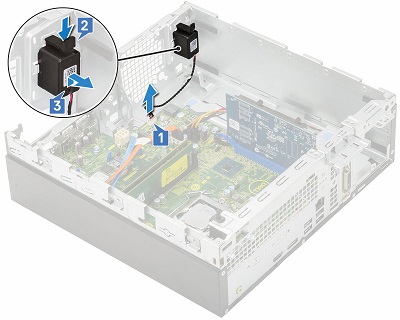

  2. 마더보드에서 스피커 케이블을 분리하고[1] 분리 탭을 아래로 누르고[2] 스피커를 섀시 밖으로 꺼냅니다[3].

SLN313510_en_US__193060_SFF_Speaker_BK_01

추가 지원이 필요하면 기술 지원 부서에 문의하십시오.
연락처 OptiPlex 3060 분해 콘텐츠 페이지로 돌아갑니다.
