這些指南將逐步移除 Dell 小機型 （SFF） OptiPlex 3060 系統的「客戶可更換元件 （CRU）」零件。(CRU 是不需工程師即可卸下或更換的系統零件。)本指南包含提供相關的參考圖片。

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果這些指南未涵蓋您想要執行的動作，則您將需要參考您的系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首

Cause

N/A

Resolution



移除指示



SLN313510_en_US__1icon 注意：若要查看內容，請按一下您要在下方開啟的章節標題。



|



SLN313510_en_US__2ReqTools_E7450_BKeith_01



1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

SLN313510_en_US__1icon 注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下不能夠移除螺絲。



  1. 卸下系統機箱蓋之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

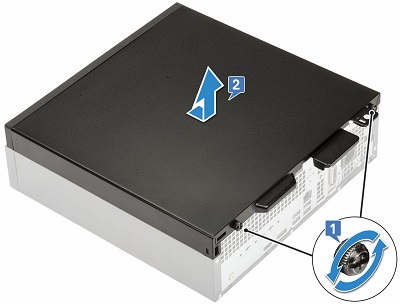

  2. 鬆開將主機殼蓋固定至主機殼的兩 （2） 顆緊固螺絲 [1]。現在，將上蓋朝 PC 背面拉動，然後從系統提起取出 [2]。

SLN313510_en_US__43060_SFF_Cover_BK_01



  1. 卸下前框之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

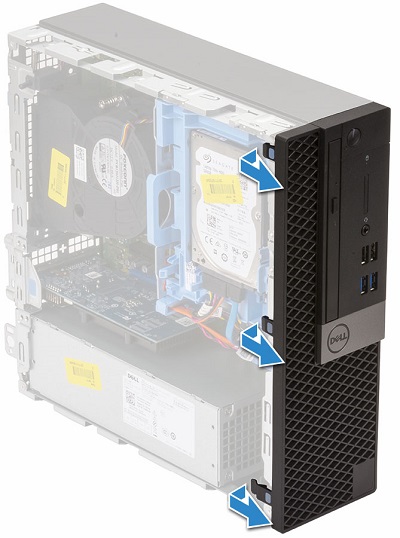

  2. 沿著前蓋頂部邊緣撬起固定夾。朝桌面的方向旋轉前蓋，以鬆開底部邊緣的邊框掛鉤。

SLN313510_en_US__53060_SFF_Bezel_BK_01



  1. 卸下硬碟 （HDD） 元件前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

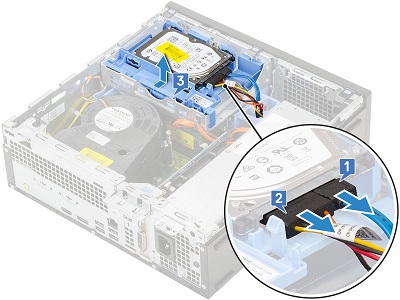

  2. 從 HDD 背面拔下資料纜線和電源線 [1、2、]。推動釋放彈片，然後將 HDD 從元件提起取出 [3]。

SLN313510_en_US__63060_SFF_HDD_BK_01



  1. 卸下硬碟和光碟機元件前卸下前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋和 HDD。

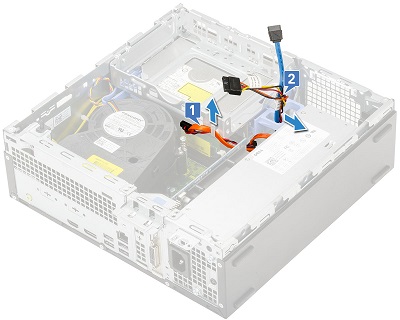

  2. 從固定夾和 ODD/HDD 釋放表抽出 ODD 和 HDD 纜線 [1、2]。

SLN313510_en_US__73060_SFF_Module_BK_01

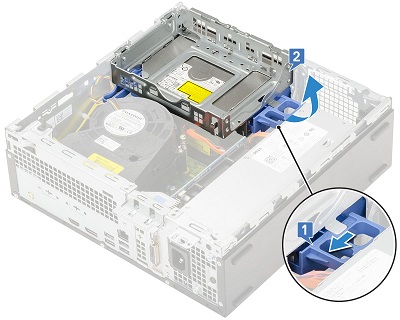

  1. 將 ODD/HDD 釋放閂鎖朝系統後側推動 [1]，以解鎖模組，然後將模組從系統提起取出 [2]。

SLN313510_en_US__83060_SFF_Module_BK_02

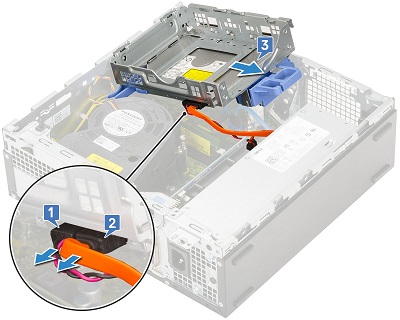

  1. 從光碟機拔下 ODD 纜線 [1、2]，然後將模組從系統提起取出 [3]。

SLN313510_en_US__93060_SFF_Module_BK_03



  1. 卸下光碟機 （ODD） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋和 前蓋。

  2. 請按照 ODD/HDD 模組 導軌的步驟 2、3 和 4 操作，但請勿從系統卸下模組。

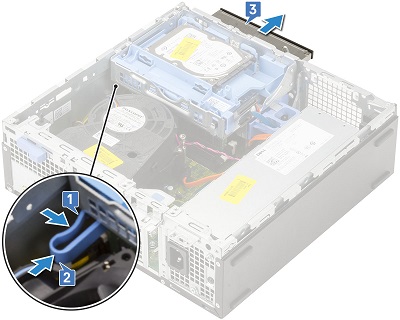

  3. 按壓 ODD 背面的藍色釋放閂鎖 [1、2]。將光碟機從主機殼正面拉出 [3]。

SLN313510_en_US__103060_SFF_ODD_BK_01



  1. 卸下 M.2 PCIe SSD 卡之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋、 HDD 元件及 ODD/HDD 模組。

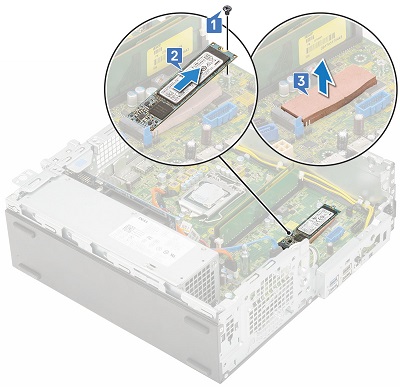

  2. 卸下將插卡固定至主機板的單顆螺絲 [1]。然後提起插卡，將其從連接器拉出 [2]，然後卸下 SSD 的散熱片 [3]。

SLN313510_en_US__113060_SFF_SSD_BK_01



  1. 卸下記憶體之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋、 HDD 元件及 ODD/HDD 模組。

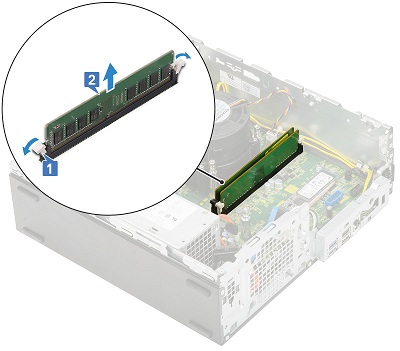

  2. 拉開記憶體模組任一側的塑膠彈片 [1]。從主機板上的連接器提起取出模組時，請將其卸下 [2]。

SLN313510_en_US__123060_SFF_Memory_BK_01


SLN313510_en_US__1icon 注意：對位於系統中的任何額外記憶體 DIMM 重複步驟 2。



  1. 卸下幣式電池之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

  2. 使用塑膠拆殼棒壓下釋放閂鎖，直到電池彈起 [1]，然後從系統卸下電池 [2]。

SLN313510_en_US__143060_SFF_Coin_BK_01



  1. 卸下散熱器風扇前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋、 HDD 元件及 ODD/HDD 模組。

  2. 卸下散熱器導管。

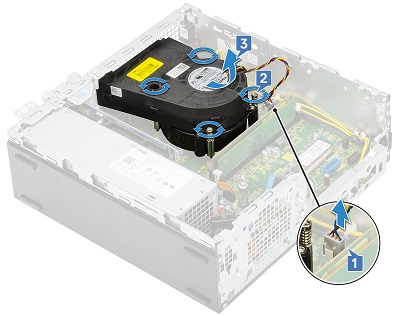

  3. 從主機板拔下散熱器風扇纜線 [1]。鬆開將散熱器元件固定至散熱器的四 （4） 顆緊固螺絲 [2]。將散熱器元件從系統提起取出 [3]。

SLN313510_en_US__153060_SFF_Fan_BK_01



  1. 卸下擴充卡之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

  2. 向上拉動機箱背面的金屬彈片，然後將其旋轉至主機殼背面 [1]。壓下擴充卡背面的釋放彈片 [2]。從主機板上的連接器拔下並提起取出插卡 [3]。

SLN313510_en_US__163060_SFF_Ecard_BK_01



  1. 卸下電源供應器 （PSU） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋、 HDD 元件、 ODD/HDD 模組及 散熱器風扇。

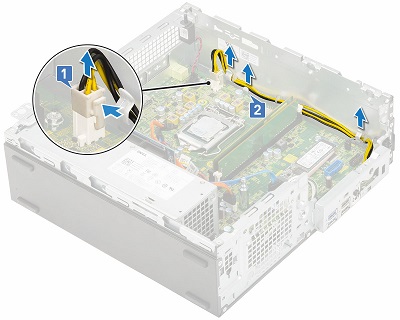

  2. 從主機板和裝置拔下電源線 [1]，然後從主機殼上的固定夾抽出電源線 [2]。

SLN313510_en_US__173060_SFF_PSU_BK_01

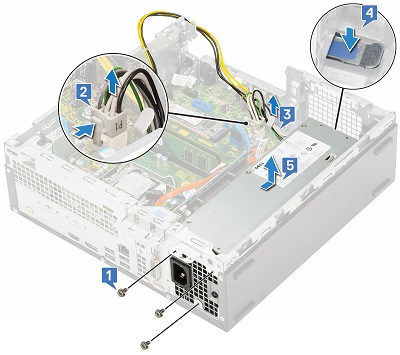

  1. 卸下將 PSU 背面固定至主機殼的三 （3） 顆螺絲 [1]，然後將電源線從系統提起取出 [3]。壓下藍色釋放彈片 [4]，然後將 PSU 朝系統正面推動 [5]，然後將 PSU 從系統提起取出。

SLN313510_en_US__183060_SFF_PSU_BK_02



  1. 卸下內部喇叭之前的卸除說明：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋、 前蓋、 HDD 元件、 ODD/HDD 模組、 散熱器風扇和 PSU。

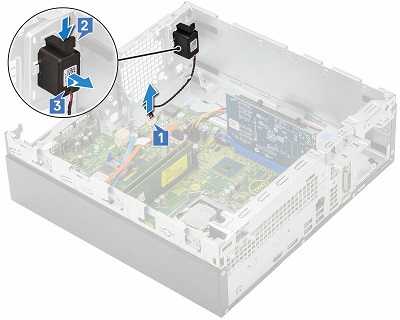

  2. 從主機板拔下喇叭纜線 [1]，然後壓下釋放彈片 [2]，然後將喇叭從主機殼拉出 [3]。

SLN313510_en_US__193060_SFF_Speaker_BK_01

如果您需要進一步的協助，請聯絡技術支援部門。
與我們聯絡 返回 OptiPlex 3060 卸載內容頁面。
