Latitude 5300: Guide de votre ordinateur en images
Summary: Cet article est un guide visuel des ports externes et des fonctionnalités de l’ordinateur portable Latitude 5300.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
L’article suivant constitue un guide visuel de votre ordinateur portable Latitude 5300 et répertorie ses ports externes et ses fonctionnalités.
Remarque : Pour obtenir une description plus détaillée de chaque emplacement, veuillez consulter les manuels système à l’adresse www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue du dessous
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Cause
Vue avant
(Fig.1 Vue avant)
| 1 | Microphone matriciel | 2 | Obturateur de la caméra |
| 3 | Caméra | 4 | Voyant d’état de la Webcam |
| 5 | Microphone matriciel | 6 | Panneau d’affichage LCD |
| 7 | LED du voyant d’activité |
Vue du dessus

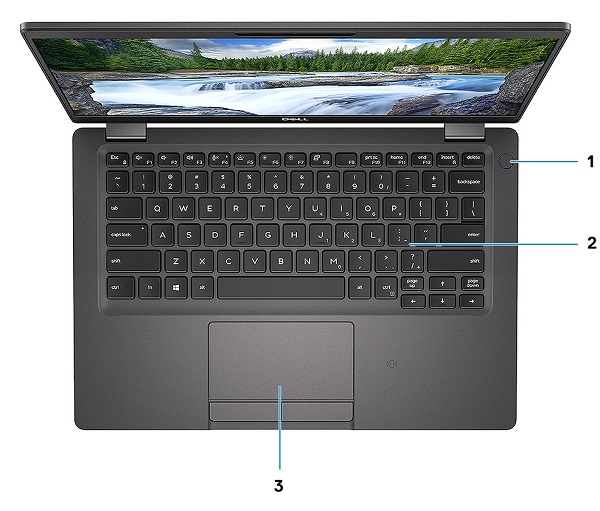

(Fig.2 Vue du dessus)
| 1 | Bouton d’alimentation avec lecteur d’empreintes digitales (en option) | 2 | Clavier |
| 3 | Pavé tactile |
Vue du dessous
(Fig.3 Vue du dessous)
| 1 | Évent thermique | 2 | Étiquette de numéro de série |
| 3 | Haut-parleurs |
Vue latérale gauche
(Fig.4 Vue du côté gauche)
| 1 | Connecteur de l’adaptateur secteur | 2 | Connecteur USB 3.1 Type-C de 2e génération Thunderbolt/DisplayPort (en option) |
| 3 | Connecteur HDMI | 4 | Connecteur USB 3.1 Type-A de 1re génération |
| 5 | Lecteur de carte intelligent (en option) |
Affichage de gauche à droite

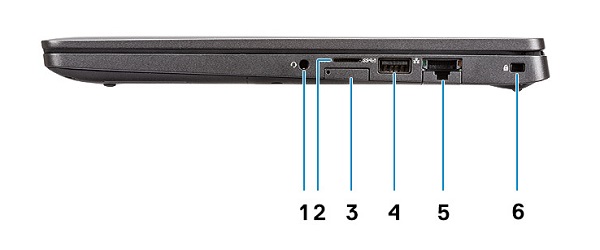

(Fig.5 Vue du côté droit)
| 1 | Connecteur de casque/microphone | 2 | Lecteur de carte MicroSD |
| 3 | Logement pour carte micro-SIM | 4 | Connecteur USB 3.1 Type-A de 1re génération (compatible PowerShare) |
| 5 | Connecteur réseau (NIC) | 6 | Logement antivol Wedge |
Resolution
Vue de l'adaptateur CA
(Fig.6 Adaptateur CA 65 W)
| Type 65 W série E5 | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 VCC |
Informations supplémentaires :
- Latitude 5300: Guide de démontage et retrait des composants remplaçables par l’utilisateur (CRU)
- Dell™ Latitude 5300 - Guide de maintenance
