Windows Server: Analysieren eines Storport-Traces mit Excel und Xperf

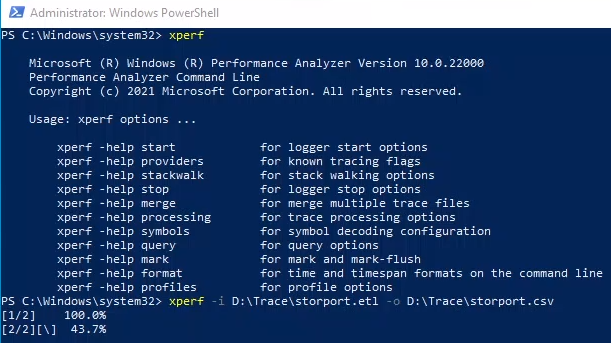

xperf -i D:\Path\storport.etl -o D:\Path\storport.csv

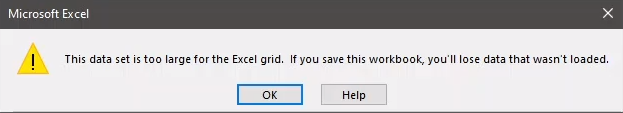

Dadurch wird eine durch Kommas getrennte Datei (CSV) mit dem Namen storport.csv. Diese Datei kann nun in Microsoft Office Excel geöffnet werden. Wenn die Ablaufverfolgung jedoch über einen längeren Zeitraum ausgeführt wurde, was zu einer großen ETL-Datei und einer durch Kommas getrennten Datei mit über einer Million Zeilen führt, wird beim Versuch, sie in Excel zu öffnen, die folgende Meldung angezeigt:


In diesem Fall ist es praktisch, PowerShell zu verwenden, um nur die relevanten Zeilen aus der kommagetrennten Datei zu extrahieren und mit diesen eine neue kommagetrennte Datei zu erstellen, bevor Sie sie in Excel öffnen.

• Geben Sie in PowerShell den folgenden Befehl ein:

 Get-Content D:\Path\storport.csv | Where-Object {$_ -like "Microsoft-Windows-Storport/Port/win:Info*"} | Set-Content D:\Path\filtered_storport.csv

(Ersetzen Sie "D:\Path" mit dem Laufwerksbuchstaben und dem Verzeichnispfad, der die in Schritt 2 erstellte Quell-CSV-Datei enthält.)


Analysieren Sie die Ergebnisse in Microsoft Office Excel:

• Die resultierende gefilterte CSV-Datei kann nach den Spalten "Zeitstempel", "RequestDuration_100ns" und "Ziel" sortiert und gefiltert werden.
• Verwenden Sie Durchschnittsfunktionen, um die durchschnittliche Latenz zu berechnen.
• "Zeitstempel" ist eine Uhr oder ein Timer, mit der berechnet wird, wie lange die I/O-Anforderung dauert.
• “RequestDuration_100ns" ist die Anzahl von Hunderten von Nanosekunden, die die I/O-Anforderung benötigte, um abgeschlossen zu werden.
• Unter "Ziel" wird die Festplattennummer angezeigt (Festplatte 0, Festplatte 1, Festplatte 2 usw.).

Hervorhebung der "RequestDuration_100ns" können Sie sich einen Eindruck von der durchschnittlichen Latenz machen:



Die Verwendung gängiger Excel-Filter und -Diagramme kann dazu beitragen, die Daten einfacher zu visualisieren. Das folgende Diagramm zeigt beispielsweise das verstreute Diagramm der verschiedenen I/O-Anfragen, die während des storport Trace für Festplatte #1. Dies wird erreicht, indem ein Streudiagramm mit den Spalten "Zeitstempel" und "RequestDuration_100ns" und dann die Rohdatentabelle in der Spalte "Target" nach "1" filtern:



Beachten Sie, dass, obwohl die meisten E/A-Anforderungen weniger als 100 ms dauern, eine beträchtliche Anzahl über 100 ms dauert. Einige mehr über 200 ms und es gibt einige, die über 300 ms dauern.
Wenn es sich bei dem in diesem Beispiel untersuchten Problem um einen Engpass bei der Festplattenleistung handelt, ist dies ein kritischer Aspekt, der bei der Feststellung berücksichtigt werden muss, ob Festplattenkonflikte vorliegen.

In ähnlicher Weise zeigt das folgende Diagramm die verschiedenen I/O-Anforderungen während der storport trace, aber dieses Mal für Festplatte #2 (Filterung der Rohdatentabelle in der Spalte "Ziel" nach "2"):



In diesem zweiten Diagramm akkumuliert sich die überwiegende Mehrheit der I/O-Anforderungen an Festplatte #2 deutlich unter 15 ms (der Durchschnitt liegt bei 0,06 ms). Es wäre richtig zu sagen, dass diese Disk #2 während dieses Prozesses keine Anzeichen von Konkurrenzkampf zeigt storport Spur.
