Dell Networking SONiC: Konfigurieren von virtuellem Routing und Weiterleitung

Summary: In diesem Artikel wird erläutert, wie Sie virtual Routing and Forwarding (VRF) in Dell Networking SONiC konfigurieren. Dieser Artikel verwendet einen Switch, auf dem Dell SONiC 4.1 ausgeführt wird. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions


Voraussetzungen
Wir verwenden die Standardschnittstellenbenennung, um die Konzepte zu demonstrieren. Siehe Dell Artikel Dell Networking S-Serie: Grundlegende Schnittstellenkonfiguration – SONiC 4.0 für weitere Informationen zur Schnittstellenbenennung


Index:

Einführung Beispielkonfiguration


Einführung

Virtual Routing and Forwarding (VRF) partitioniert einen physischen Router in mehrere virtuelle Router. Die Steuerungs- und Datenebene sind in jedem virtuellen Router isoliert. Datenverkehr wird nicht über virtuelle Router weitergeleitet. VRF ermöglicht, dass mehrere Instanzen unabhängiger Routingtabellen gleichzeitig innerhalb desselben Routers vorhanden sind.
  • Die Anzahl der maximal konfigurierbaren VRFs in einem Dell SONiC-Switch hängt von der Plattform ab.
  • Entfernen Sie alle vorhandenen IP-Adressen aus einer L3-Schnittstelle, bevor Sie sie einer VRF zuweisen.

Dell SONiC unterstützt die folgenden VRF-Instanzen:

  • VrF-Standardinstanz
  • Nicht standardmäßige VRF-Instanzen
  • MANAGEMENT-VRF-Instanz
Die folgende Tabelle zeigt die unterstützten Funktionen in Management-, Standard- und nicht standardmäßigen VRF-Instanzen:

Funktion Management-VRF Standard-VRF Nicht standardmäßige VRF
BGP Nein Ja Ja
ICMP oder PING Ja Ja Ja
NTP-Client Ja Ja Ja
NTP-Server Ja Ja Nein
SCP-Client Ja Ja Ja
Traceroute Ja Ja Ja


Standard-VRF

In Dell SONiC weist das System standardmäßig der VRF-Standardinstanz zunächst alle physischen Schnittstellen zu, einschließlich der Managementschnittstelle und aller logischen Schnittstellen.

    Management-VRF

    Das Management-VRF bietet eine separate Managementroutingtabelle für ein Out-of-Band-Verwaltungsnetzwerk, das sich vom standardmäßigen in-band-Datenebenennetzwerk unterscheidet. Ein dediziertes Management-VRF bietet eine isolierte Routingtabelle für die Managementschnittstelle beim Zugriff auf den Switch über SSH.
    • NTP verwendet standardmäßig das Management-VRF. Wenn das Management-VRF nicht konfiguriert ist, verwendet NTP die Standard-VRF.
    • Das Management-VRF unterstützt keine IP-Dienste wie TFTP und FTP.
    • DNS wird unterstützt.

    Management-VRF-Konfigurationssyntax:

    Aktivieren Sie management VRF und verschieben Sie den Managementport auf Management VRF mgmt.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip vrf mgmt

    Prüfen
    DELLSONiC# show ip vrf mgmt
VRF-NAME            INTERFACES
----------------------------------------------------------------
mgmt                Management0

    Löschen Sie Management VRF und setzen Sie die Managementschnittstelle auf die Standard-VRF zurück.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no ip vrf mgmt


    Nicht standardmäßige VRF

    Um den Datenverkehr zu trennen, können wir nicht standardmäßige VRFs in DELL SONiC konfigurieren. Wir können physische Ethernet-, Loopback-, Portkanal- und VLAN-Schnittstellen an ein nicht standardmäßiges VRF binden.
    • Der nicht standardmäßige vrf-Name umfasst bis zu 15 alphanumerische Zeichen.
    • Der VRF-Name sollte mit dem Präfix Vrf beginnen, z. B. VrfRED, Vrf10, Vrf_BLUE.
    • Managementport kann nicht als Teil von Nicht-Standard-VRF konfiguriert werden


    Nicht standardmäßige VRF-Konfigurationssyntax

    VRF erstellen
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip vrf Vrf_NAME

    Binden Sie eine Layer-3-Schnittstelle, VLAN, Portchannel, Loopback an VRF:
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface <Eth slot/port><Vlan ID><PortChannel ID><Eth slot/port.subport><Loopback ID>
DELLSONiC(config-if-XXXX)# ip vrf forwarding Vrf_NAME

    VRF überprüfen
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# show ip vrf
VRF-NAME            INTERFACES
----------------------------------------------------------------
Vrf_NAME            Vlan10
default

    Heben Sie die Bindung einer Schnittstelle von einem VRF auf.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface <Eth slot/port><Vlan ID><PortChannel ID><Eth slot/port.subport><Loopback ID>
DELLSONiC(config-if-XXXX)# no ip vrf forwarding Vrf_NAME

    Löschen Sie ein VRF.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# no ip vrf Vrf_NAME


    Beispielkonfiguration

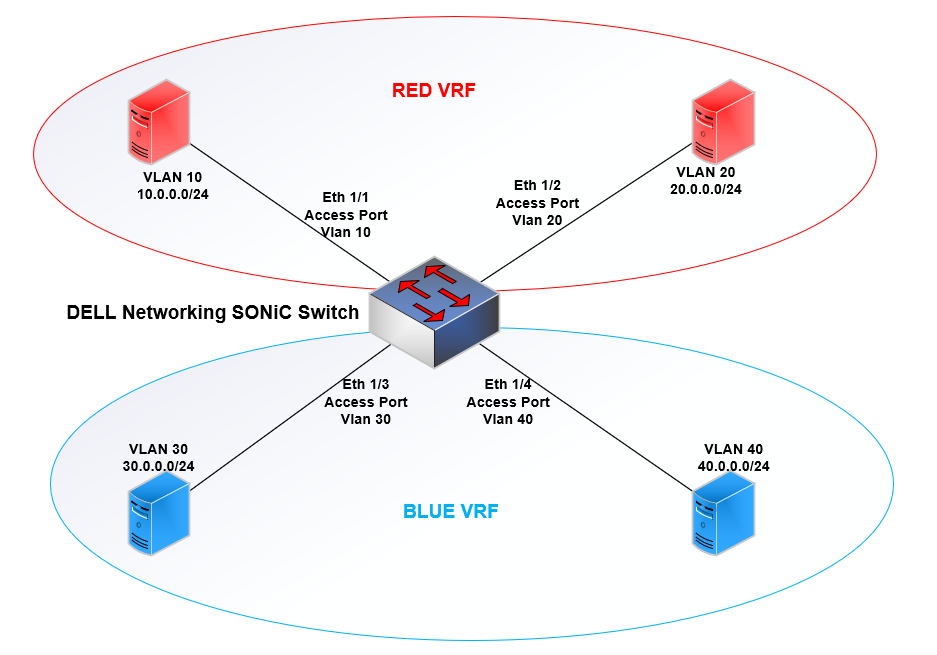

    Um die grundlegende VRF-Konfiguration zu verstehen, lassen Sie uns die folgende Topologie wie gezeigt überprüfen.

    VRF-Konfiguration

    Ziel: Unser Ziel ist es, sicherzustellen, dass der Datenverkehr von VLAN 10 nur mit VLAN 20 kommunizieren kann und umgekehrt. VLAN 30 kommuniziert nur mit VLAN 40 und umgekehrt.

    Die VLANs sind bereits erstellt, die entsprechenden Ports sind bereits den VLANs zugewiesen und die Schnittstellen sind in Dell Networking SONiC Switch nicht verfügbar.

    Weitere Informationen zur VLAN-Konfiguration finden Sie im Artikel Dell Networking SONiC: So erstellen Sie ein VLAN und weisen es Trunk- und Zugriffs-Switchports zu


    Vrf_RED-Konfiguration

    Vrf_BLUE-Konfiguration


    Rufen Sie die Dell Management Framework-CLI auf und konfigurieren Sie den Modus.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
    Rufen Sie die Dell Management Framework-CLI auf und konfigurieren Sie den Modus.
    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure

    VRF-Vrf_RED erstellen
    DELLSONiC(config)# ip vrf Vrf_RED
    VRF-Vrf_BLUE erstellen
    DELLSONiC(config)# ip vrf Vrf_BLUE

    Vlan 10 an Vrf_BLUE binden und IP-Adresse zuweisen
    DELLSONiC(config)# interface Vlan 10
DELLSONiC(config-if-Vlan10)# ip vrf forwarding Vrf_RED
DELLSONiC(config-if-Vlan10)# ip address 10.0.0.1/24
DELLSONiC(config-if-Vlan10)# exit
    VLAN 30 an Vrf_BLUE binden und IP-Adresse zuweisen
    DELLSONiC(config)# interface Vlan 30
DELLSONiC(config-if-Vlan30)# ip vrf forwarding Vrf_BLUE
DELLSONiC(config-if-Vlan30)# ip address 30.0.0.1/24
DELLSONiC(config-if-Vlan30)# exit

    VLAN 20 an Vrf_BLUE binden und IP-Adresse zuweisen
    DELLSONiC(config)# interface Vlan 20
DELLSONiC(config-if-Vlan20)# ip vrf forwarding Vrf_RED
DELLSONiC(config-if-Vlan20)# ip address 20.0.0.1/24
DELLSONiC(config-if-Vlan20)# end
    VLAN 40 an Vrf_BLUE binden und IP-Adresse zuweisen
    DELLSONiC(config)# interface Vlan 40
DELLSONiC(config-if-Vlan40)# ip vrf forwarding Vrf_BLUE
DELLSONiC(config-if-Vlan40)# ip address 40.0.0.1/24
DELLSONiC(config-if-Vlan40)# end

    Lassen Sie uns die Konfiguration überprüfen.
    DELLSONiC# show ip vrf
VRF-NAME            INTERFACES
----------------------------------------------------------------
Vrf_BLUE            Vlan30
                    Vlan40
Vrf_RED             Vlan10
                    Vlan20

    DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan10               10.0.0.1/24                                  Vrf_RED             up/up
Vlan20               20.0.0.1/24                                  Vrf_RED             up/up
Vlan30               30.0.0.1/24                                  Vrf_BLUE            up/up
Vlan40               40.0.0.1/24                                  Vrf_BLUE            up/up

    Wir sehen, Vrf_BLUE VLAN 30 und VLAN 40 hat. Vrf_RED verfügt über VLAN 10 und VLAN 20.

    Vergleichen wir die Routingtabelle für beide VRF:
    Vrf_RED
    DELLSONiC# show ip route vrf Vrf_RED
Codes:  K - kernel route, C - connected, S - static, B - BGP, O - OSPF
        > - selected route, * - FIB route, q - queued route, r - rejected route
       Destination        Gateway                                                                    Dist/Metric   Last Update
--------------------------------------------------------------------------------------------------------------------------------
 C>*   10.0.0.0/24        Direct                          Vlan10                                     0/0           00:31:42 ago
 C>*   20.0.0.0/24        Direct                          Vlan20                                     0/0           00:31:31 ago

    Vrf_BLUE
    DELLSONiC# show ip route vrf Vrf_BLUE
Codes:  K - kernel route, C - connected, S - static, B - BGP, O - OSPF
        > - selected route, * - FIB route, q - queued route, r - rejected route
       Destination        Gateway                                                                    Dist/Metric   Last Update
--------------------------------------------------------------------------------------------------------------------------------
 C>*   30.0.0.0/24        Direct                          Vlan30                                     0/0           00:24:28 ago
 C>*   40.0.0.0/24        Direct                          Vlan40                                     0/0           00:10:56 ago
