PowerProtect Data Manager-enhed DM5500: "Obligatoriske uplinks i PCIeSlot 1:1/PCIeSlot 4:1 for enhed er ikke tilsluttet..."
Oversigt: Denne KB dækker et problem, der er registreret i implementeringsfasen, hvor PowerProtect Data Manager-enheden viser følgende kritiske advarsel: : Skærmbilledet for indledende netværkskonfiguration viser meddelelsen "Obligatoriske uplinks i PCIeSlot 1:1/PCIeSlot 4:1 for enhed er ikke tilsluttet. Sørg for, at de nødvendige uplinks er tilsluttet netværksswitchen med passende kabler." ...
Denne artikel gælder for
Denne artikel gælder ikke for
Denne artikel er ikke knyttet til et bestemt produkt.
Det er ikke alle produktversioner, der er identificeret i denne artikel.
Symptomer

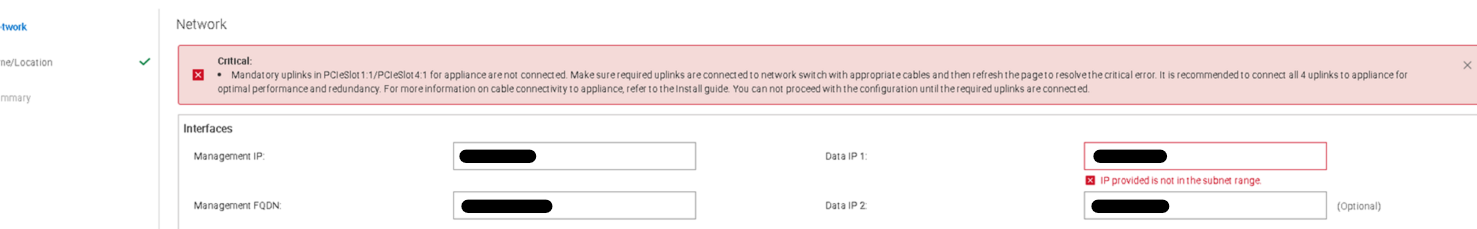

Følgende fejl kan blive vist på Brugergrænsefladen for PowerProtect Data Manager-enhed ved første login:
Dette problem kan opstå, hvis du ikke bruger samme SFP'er med samme hastighed for alle fire uplinks. Vi understøtter heller ikke en blanding af kobberforbindelser og optiske forbindelser.
DM5500-portlayout
Der kræves fire netværksporte til standardinstallation. To porte bruges til kundeadministrationens IP-adresse, og to porte bruges til data uplinks til det offentlige kundenetværk.
Følgende tabel viser kombinationen af netværkskortporte på DM5500, afhængigt af hvordan kunden konfigurerer HBA'erne. Der er maksimalt seks optiske porte og ti kobberporte til rådighed.
Dette problem kan opstå, hvis du ikke bruger samme SFP'er med samme hastighed for alle fire uplinks. Vi understøtter heller ikke en blanding af kobberforbindelser og optiske forbindelser.
DM5500-portlayout
Der kræves fire netværksporte til standardinstallation. To porte bruges til kundeadministrationens IP-adresse, og to porte bruges til data uplinks til det offentlige kundenetværk.
- Port 1 på LOM PCIe-slot 1 og port 1 i PCIe-plads 4 er kundeadministrationens IP-porte og skal gå til forskellige switche for at forbedre pålideligheden og fejltolerancen.
- Port 2 på LOM PCIe-slot 1 og port 2 i PCIe-slot 4 er de uplink-porte, der bruges til datatrafik, og bør gå til forskellige switche.
Følgende tabel viser kombinationen af netværkskortporte på DM5500, afhængigt af hvordan kunden konfigurerer HBA'erne. Der er maksimalt seks optiske porte og ti kobberporte til rådighed.
BEMÆRK: I ovenstående tabel angiver række 1 på kolonnerne LOM (PCIe-slot 1) og (PCIe-slot 4), at enten to 10 GbE SFP28 eller to 25 GbE SFP28 understøttes. Hvis du vælger 10 GbE SFP28 til de to porte på PCIe-slot 1, skal du vælge den samme 10 GbE SFP28 på PCIe-slot4. Den samme erklæring gælder også for 25 GbE SFP28s.
Årsag
Følgende kan være årsagen til dette problem:
- Hvis du bruger en blanding af 10 GbE og 25 GbE SFP'er, vil dette problem
- Alle fire uplinks skal have samme hastighed
- Vi understøtter ikke en blanding af kobber- og optiske forbindelser
Løsning
DM5500-enhed understøtter ikke en blanding af 10 GbE- og 25 GbE-SFP'er på uplink-portene. Alle 4 uplink-porte skal forbindes til enten 10 GbE SFP'er eller 25 GbE SFP'er.
BEMÆRK:
- Alle fire uplinks skal have samme hastighed
- Vi understøtter ikke en blanding af kobber- og optiske forbindelser
Berørte produkter
PowerProtect Data Manager Appliance, PowerProtect DM5500Artikelegenskaber
