PowerProtect Data Manager Appliance DM5500: Mandatory uplinks in PCIeSlot 1:1/PCIeSlot 4:1 for appliance are not connected...

Oversigt: Tässä tietämyskannan artikkelissa käsitellään käyttöönottovaiheessa ilmennyttä ongelmaa, jossa PowerProtect Data Manager -laitteessa näkyy seuraava kriittinen varoitus: : Verkon ensimääritysnäytössä näkyy ilmoitus Mandatory uplinks in PCIeSlot 1:1/PCIeSlot 4:1 for appliance are not connected. Varmista, että tarvittavat uplink-yhteydet on liitetty verkkokytkimeen sopivilla kaapeleilla. ...

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

PowerProtect Data Manager Appliancen käyttöliittymässä saattaa näkyä seuraava virhe alkukirjautumisen yhteydessä:

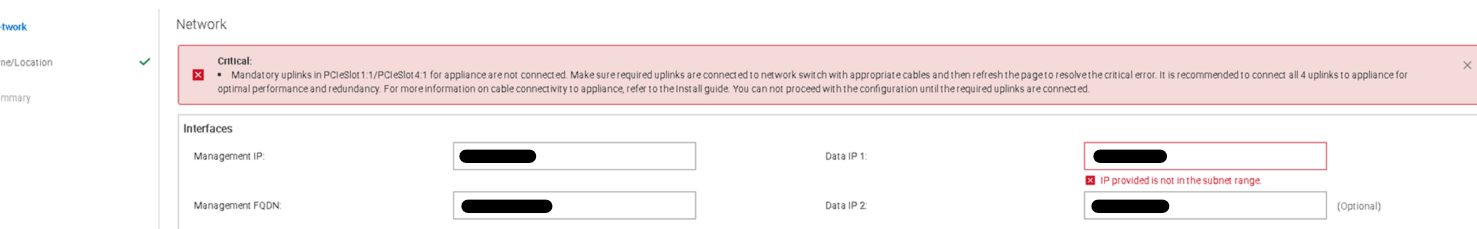

Varoitus pakollisesta uplink-vaatimuksesta

Ongelma saattaa ilmetä, jos kaikkien neljän uplink-yhteyden nopeus ei ole sama, jos SFP-nopeuksia ei käytetä. Emme tue myös kupari- ja optisten liitäntöjen yhdistelmää.

DM5500-portin asettelu
Verkon uudelleenkontkointi

Vakioasennukseen tarvitaan neljä verkkoporttia. Kaksi porttia käytetään asiakkaan hallinnan IP-osoitteessa ja kahta porttia tiedonsiirtoon julkiseen asiakasverkkoon.
  • LOM PCIe -paikan 1 portti 1 ja PCIe-paikan 4 portti 1 ovat asiakashallinnan IP-portteja. Niitä voidaan käyttää eri kytkimissä, mikä parantaa luotettavuutta ja vikasietoisuutta.
  • LOM PCIe -paikan 1 portti 2 ja PCIe-paikan 4 portti 2 ovat uplink-portteja, joita käytetään tietoliikenteelle ja joiden pitäisi siirtyä eri kytkimiin.

Seuraavassa taulukossa näytetään DM5500-mallin verkkokortin porttien yhdistelmät sen mukaan, miten asiakas määrittää HBA-määritykset. Käytettävissä on enintään kuusi optista porttia ja kymmenen kupariporttia.
HUOMAUTUS: Edellä olevassa taulukossa LOM-sarakkeiden rivi 1 (PCIe-paikka 1) ja (PCIe-paikka 4) tukevat joko kahta 10 GbE:n SFP28:aa tai kahta 25 GbE SFP28:a. Jos valitset PCIe-paikassa 1 kahdelle portille 10 GbE SFP28, PCIe-paikassa 4 on käytettävä samaa 10 GbE SFP28 -porttia. Sama lause koskee myös 25 GbE SFP28s -versiota.


Årsag

Ongelma voi johtua seuraavista syistä:
  • Jos käytät 10 GbE: n ja 25 GbE SFP: n yhdistelmää, se aiheuttaa tämän ongelman
  • Kaikilla neljällä uplink-linkillä pitäisi olla sama nopeus
  • Emme tue kupari- ja optisten liitäntöjen yhdistelmää

Løsning

DM5500-laite ei tue 10 GbE:n ja 25 GbE SFP:n yhdistelmää Uplink-porteissa. Kaikki 4 Uplink-porttia on liitettävä joko 10 GbE SFP:iin tai 25 GbE SFP:iin.

HUOMAUTUS:
  • Kaikilla neljällä uplink-linkillä pitäisi olla sama nopeus
  • Emme tue kupari- ja optisten liitäntöjen yhdistelmää

Berørte produkter

PowerProtect Data Manager Appliance, PowerProtect DM5500
