Latitude 9510: 컴퓨터에 대한 시각적 안내
Summary: 다음 문서에서는 Latitude 9510 노트북에 대한 비주얼 가이드를 제공하고 컴퓨터의 외부 포트와 기능을 나열합니다.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
참고: 각 위치에 대한 자세한 설명은 www.dell.com/support에서 제공하는 시스템 설명서를 참조하십시오.
목차:
Cause
전면 뷰

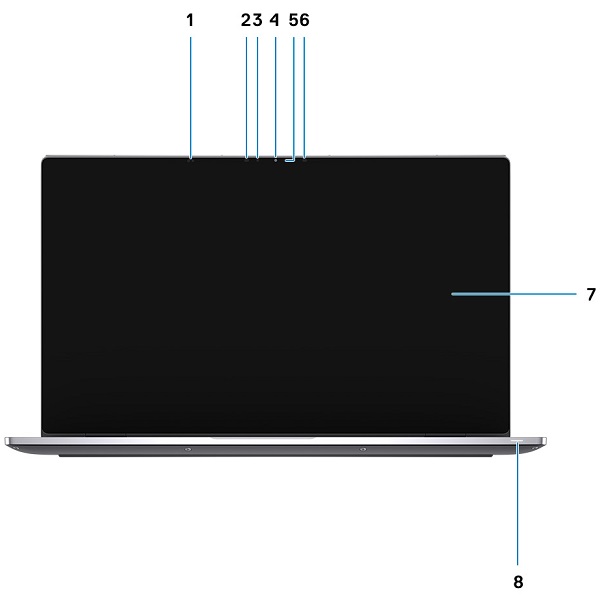

(그림 1 앞면 뷰)
| 1 | 근접 센서 | 2 | IR 이미터 |
| 3 | ALS(Ambient Light Sensor) | 4 | 카메라(IR/RGB) |
| 5 | 카메라 상태 LED | 6 | IR 이미터 |
| 7 | 디스플레이 패널 | 8 | 배터리/진단 상태 LED |
상단 뷰

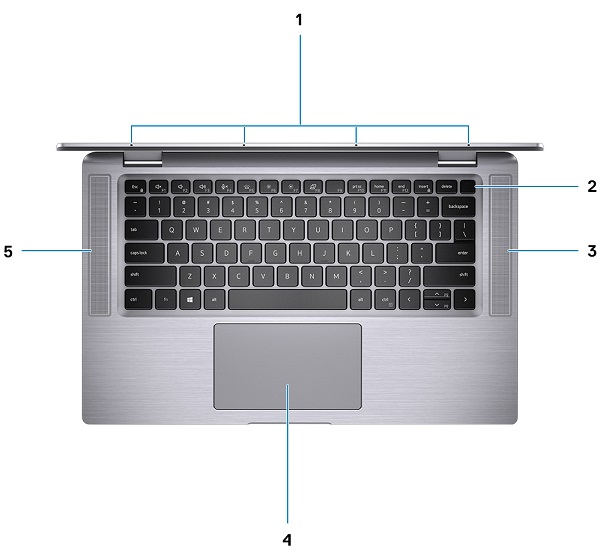

(그림.2 상단 모습)
| 1 | 마이크 | 2 | 전원 버튼 |
| 3 | 우측 스피커 | 4 | 터치패드 |
| 5 | 왼쪽 스피커 |
밑면 뷰

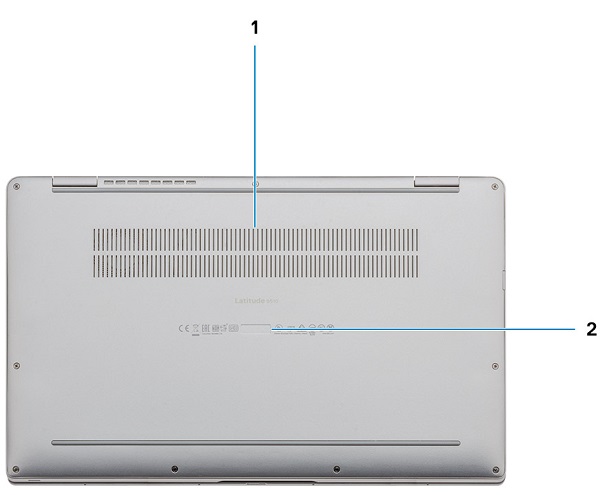

(그림.3 밑면 모습)
| 1 | 공기 환풍구 | 2 | 서비스 태그 위치 |
왼쪽 뷰

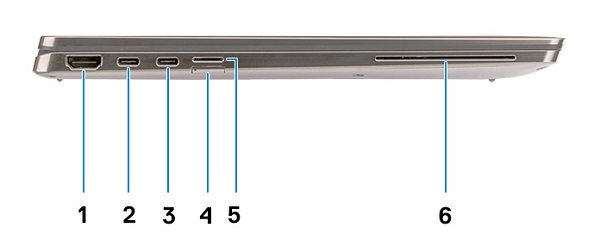

(그림.4 왼쪽 모습)
| 1 | HDMI 2.0 커넥터 | 2 | USB 3.2 Gen2 USB Type-C 커넥터(Thunderbolt 3/PowerDelivery/DisplayPort 포함) |
| 3 | USB 3.2 Gen2 USB Type-C 커넥터(Thunderbolt 3/PowerDelivery/DisplayPort 포함) | 4 | SIM 카드 슬롯 |
| 5 | Micro SD 카드 슬롯 | 6 | 스마트 카드 리더(선택 사항) |
오른쪽 측면 뷰

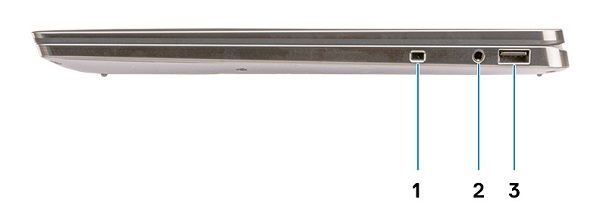

(그림.5 오른쪽 모습)
| 1 | 쐐기 모양 보안 슬롯 | 2 | 범용 3.5mm 오디오 잭 커넥터 |
| 3 | USB 3.2 Gen1 Type-A 커넥터(PowerDelivery 포함) |
섀시 모드
(그림 6 섀시 모드 유형)
Resolution
AC 어댑터 뷰
(그림 7 65/90W Type-C AC 어댑터)
| USB Type-C 65/90W | 설명 |
| 입력 전압 | 100VAC ~ 240VAC |
| 출력 전류 | 4.62 A(직렬) |
| 출력 전원 | 65/90W |
| 출력 전압 | 19.5VDC |
