Latitude 9510: Visuell veiledning til datamaskinen
Summary: Følgende artikkel inneholder en visuell veiledning for den bærbare Latitude 9510-PC-en og oppgir datamaskinens eksterne porter og funksjoner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
Cause

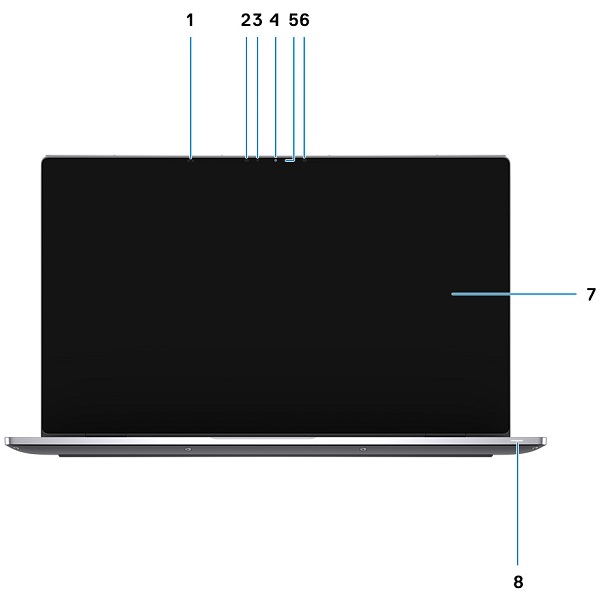

Sett forfra

(Figur 1 Sett forfra)
| 1 | Nærhetssensor | 2 | IR-sender |
| 3 | Sensor for omgivelseslys (ALS) | 4 | Kamera (IR/RGB) |
| 5 | Indikatorlampe for kamerastatus | 6 | IR-sender |
| 7 | Skjermpanel | 8 | Statuslampe for batteri/diagnostikk |

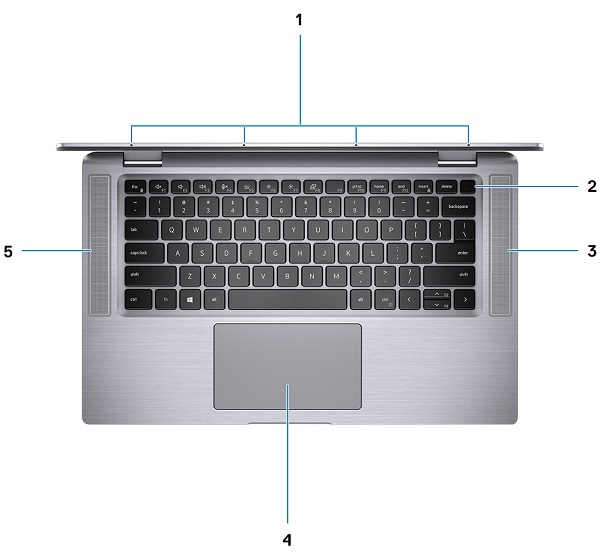

Sett ovenfra

(Figur 2 Sett ovenfra)
| 1 | Mikrofoner | 2 | Av/på-knapp |
| 3 | Høyre høyttaler | 4 | Styreplate |
| 5 | Venstre høyttaler |

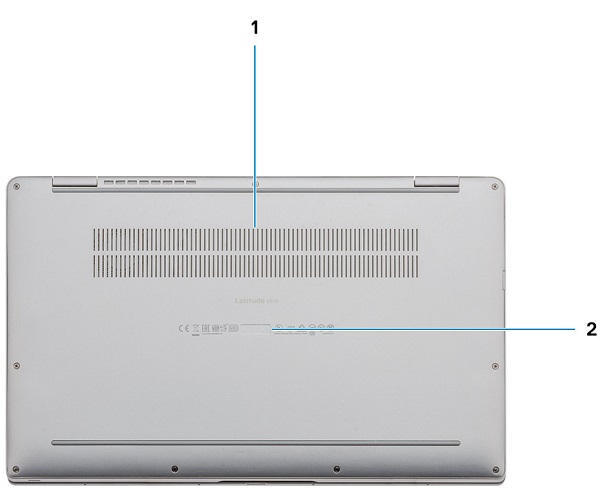

Sett fra undersiden

(Figur 3 Sett fra undersiden)
| 1 | Lufteventil | 2 | Plassering av service-ID |

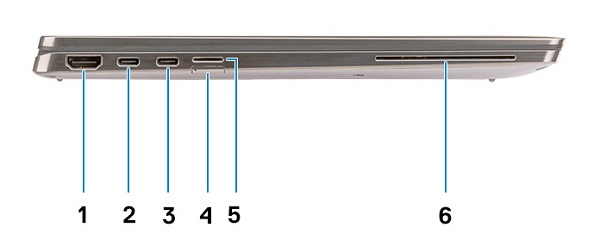

Sett fra venstre side

(Figur 4 Sett fra venstre side)
| 1 | HDMI 2.0-kontakt | 2 | USB 3.2 2. generasjons USB Type-C-kontakt med Thunderbolt 3/strømforsyning/DisplayPort |
| 3 | USB 3.2 2. generasjons USB Type-C-kontakt med Thunderbolt 3/strømforsyning/DisplayPort | 4 | SIM-kortspor |
| 5 | Micro SD-kortspor | 6 | Smartkortleser (tilleggsutstyr) |

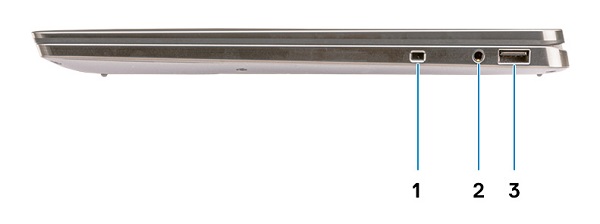

Sett fra høyre side

(Figur 5 Sett fra høyre side)
| 1 | Kileformet sikkerhetsspor | 2 | Universell 3,5 mm lydkontakt |
| 3 | USB 3.2 1. generasjons Type-A-kontakt m/PowerDelivery |

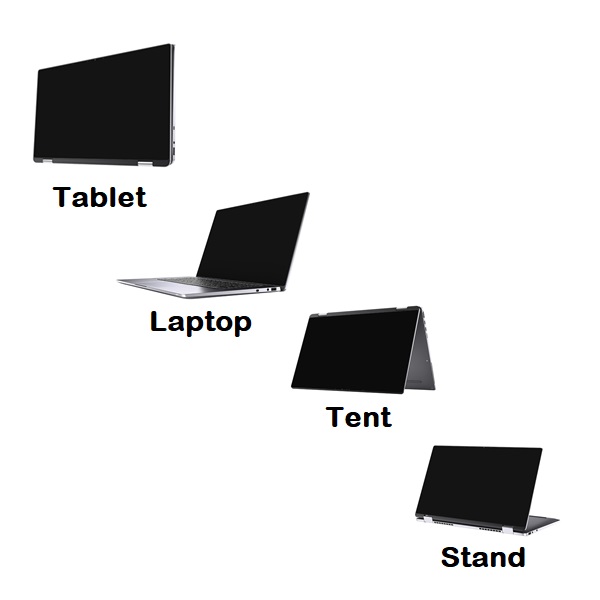

Kabinettmoduser

(Figur 6 Typer kabinettmodus)
Resolution
Visning for strømadapter

(Figur 7 : 65/90 W Type-C strømadapter)
| USB Type-C 65/90 W | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 4,62 A (kontinuerlig) |
| Utgangseffekt | 65/90 W |
| Utgangsspenning | 19,5 V likestrøm |
