Latitude 9510：電腦視覺指南
Summary: 下列文章提供 Latitude 9510 筆記本電腦的視覺指南，並列出電腦的外接式埠和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Cause

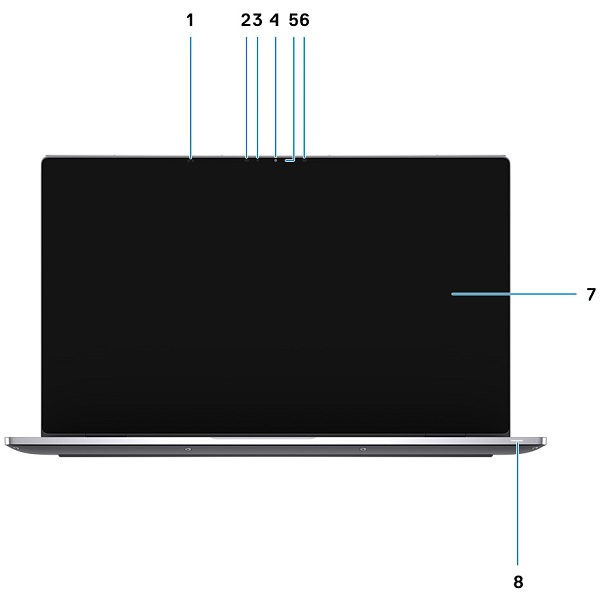

前視圖
(圖 1 前視圖)
| 1 | 近接感應器 | 2 | IR 發射器 |
| 3 | 環境光源感應器 (ALS) | 4 | 攝影機 （IR/RGB） |
| 5 | 相機狀態 LED | 6 | IR 發射器 |
| 7 | 顯示器 | 8 | 電池/診斷狀態 LED |

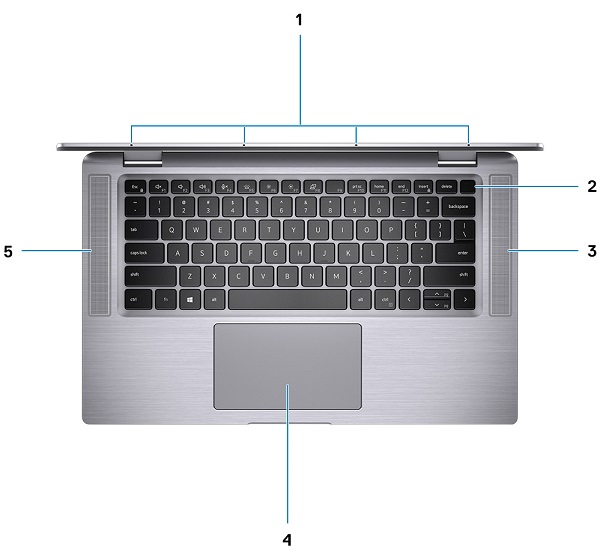

上視圖
(圖 2 上視圖)
| 1 | 麥克風 | 2 | 電源按鈕 |
| 3 | 右側喇叭 | 4 | 觸控板 |
| 5 | 左側喇叭 |

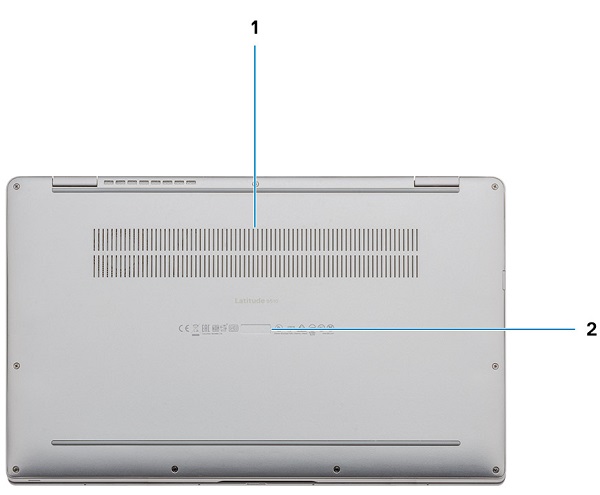

下視圖
(圖 3 下視圖)
| 1 | 通風口 | 2 | 產品服務編號位置 |

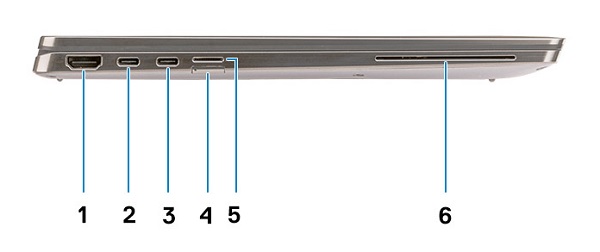

左側視圖
(圖 4 左側視圖)
| 1 | HDMI 2.0 連接器 | 2 | USB 3.2 Gen 2 USB Type-C 連接器 （具備 Thunderbolt 3/PowerDelivery/DisplayPort 功能） |
| 3 | USB 3.2 Gen 2 USB Type-C 連接器 （具備 Thunderbolt 3/PowerDelivery/DisplayPort 功能） | 4 | SIM 卡插槽 |
| 5 | microSD 卡插槽 | 6 | 智慧卡讀卡機 (選用) |

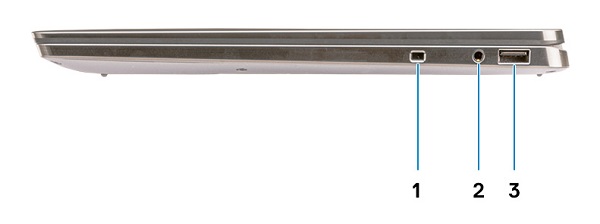

右側視圖
(圖 5 右側視圖)
| 1 | 楔形安全插槽 | 2 | 通用 3.5 mm 音效插孔連接器 |
| 3 | USB 3.2 Gen 1 Type-A 連接器 （具備 PowerDelivery 功能） |

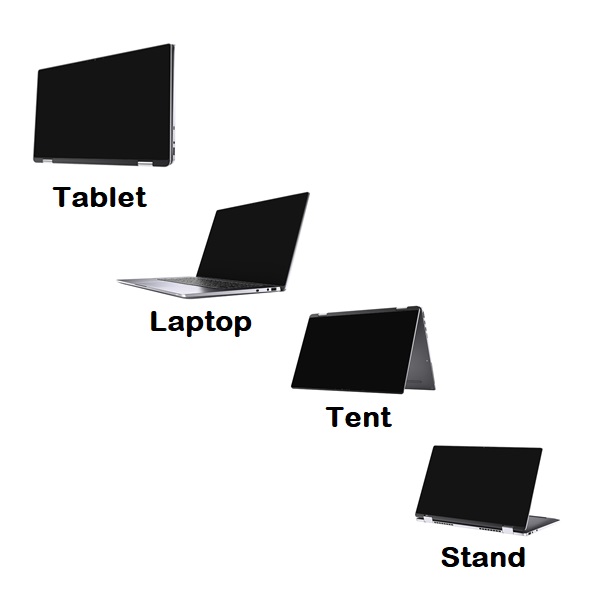

機箱模式
（圖.6 主機殼模式類型）
Resolution
AC 變壓器檢視
（圖.7 65/90 W Type-C AC 變壓器）
| USB Type-C 65/90 W | 說明 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 4.62 A (連續) |
| 輸出功率 | 65/90 W |
| 輸出電壓 | 19.5 VDC |
